Abstrakti
Avoimen Hall-virta-anturin periaatteen, ominaisuuksien ja asennustavan mukaisesti analysoidaan avoimen tyypin Hall-virta-anturin soveltamista tehtaan muunnos- ja jakelujärjestelmässä, jotta käyttäjät voivat toteuttaa ratkaisun. DC-järjestelmän älykäs jakelu nopeasti.
Avainsanat: avoin Hall-virta-anturi DC-jakelujärjestelmän toimintaperiaatesovellus
Yleiskatsaus
DC-jakelujärjestelmä koostuu yleensä suurtaajuisesta kytkentävirtalähteestä ja akusta, jota käytetään luotettavan tasavirtalähteen tarjoamiseen ohjaus-, signaali-, rele- ja automaattilaitteille, onnettomuusvalaistuksiin ja niin edelleen tasavirtajärjestelmässä. Sillä on korkeat vaatimukset virtalähteen luotettavuudelle, vakaudelle ja laadulle. Siksi venäläisessä DC-järjestelmässä sovitimme käytetyn DC Hall -jakelumittarin. Tasavirtajärjestelmän muutoksen aikana ei ole sähkökatkoksia, ja tekninen muutos on vaikeaa, eikä perinteinen suljettu Hall-virta-anturi tai shuntti pysty ratkaisemaan ongelmaa. Siksi avointa Hall-virta-anturia voidaan käyttää DC-virran mittausongelman ratkaisemiseen muunnosprojektissa, jotta voidaan varmistaa muunnosprosessin turvallinen toiminta ilman sähkökatkoksia.
Tuotesuunnittelu
Rakenteelliset ominaisuudet
Avosuu Hall-virta-anturi on kehitetty perinteisen suljetun suullisen Hall-virta-anturin pohjalta. Sillä on uusi rakenne ja kaunis ulkonäkö. Kokonaisuus koostuu kuoresta, rautaytimestä, näytteenottopiirilevystä ja kiinteästä hartsista. Kuorimateriaali on valmistettu PC/ABS-seoksesta, jolla on korkean lämpötilan kestävyys, korkea mekaaninen lujuus ja ympäristönsuojelu. Ydin on valmistettu suunnatusta kylmäsidostetusta piiteräslevystä, jolla on vakaa suorituskyky, korkea mekaaninen lujuus ja erittäin korkea magneettinen johtavuus. Vihreää kytkettävää liitintä käytetään piirilevyyn ja ulkoiseen johdotukseen, mikä on kätevää ja luotettavaa paikan päällä tapahtuvaan johdotukseen. Erityinen rakenne on esitetty kuvissa 1 ja 2. Tuotteen ulkonäkö on jaettu. Kuva 1 on pyöreä läpikulku, joka soveltuu DC-järjestelmän läpikulkuun, kun ensiöväylä on kaapeli. , Kuva 2 nelikulmainen passi, sopii DC-järjestelmään, kun ensiöväylä on kuparitanko. Ensiövirran mittausalueen ja rei'itysvaatimusten mukaan voidaan valita vastaava tuotetyyppi. Tällä anturisarjalla voidaan mitata virta-alue 20A ~ 20000A, phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 ja muut tiedot, kuten kuvassa 3. , sopii erilaisiin sovelluksiin.

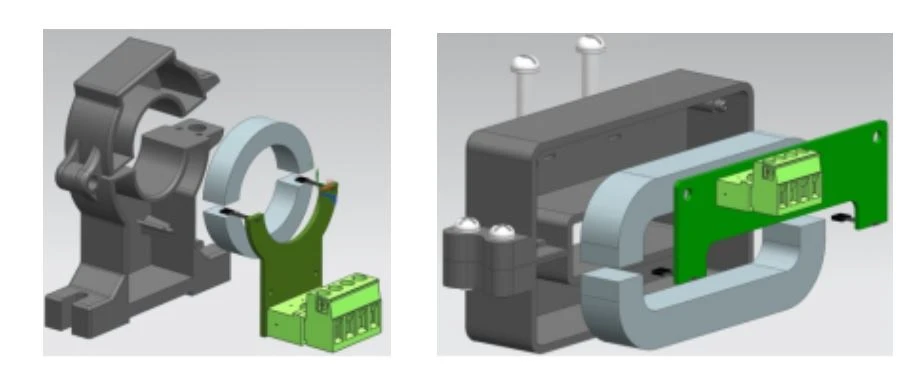

Kuva 1 pyöreä syöttökuvio Kuva 2 neliömäinen syöttökuvio

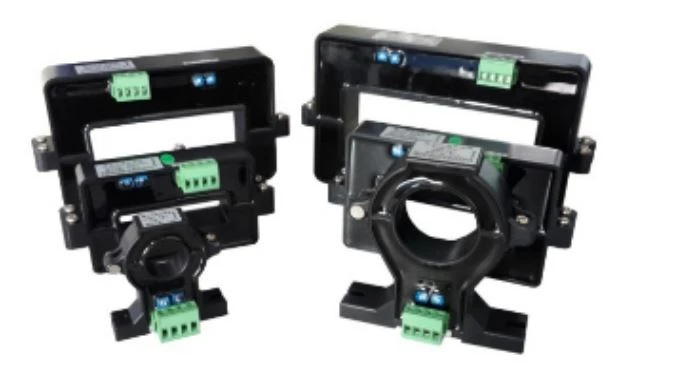

Kuva 3 AHKC-sarjan avoimen tyypin Hall-virta-anturi
Toimintaperiaate
Hall-virta-anturi perustuu hall-ilmiöön, sähkömagneettinen induktioperiaate, anturin suunnittelu, periaatteen mukaan voidaan jakaa avoimen silmukan tilaan (suora) ja suljettuun silmukan tilaan (magneettisen tasapainon tyyppi), avoin Hall-virta-anturi on perinteisessä avoin silmukka (suora) on parannettu hall-anturin perusteella, eroaa perinteisestä yksiytiminen, yksisiruinen suunnitteluhalli, Jaetun rakenteen suunnittelua varten rautasydän erotetaan ja asennetaan symmetrisesti. Laitteisto ottaa käyttöön kaksinkertaisen Hall-sirun rinnakkaisen täydentävän differentiaalitulon. Avoimen Hall-anturin periaate on esitetty kuvassa 4:

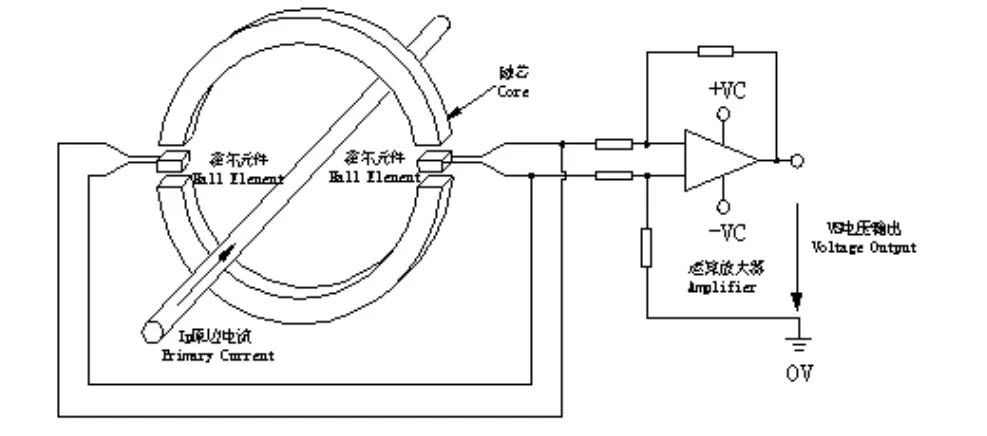

Kuva 4 Avoimen Hall-anturin kaavio
Kun ensiöpuolen virta IP virtaa pitkän johdon läpi, tuottaa magneettikentän langan ympärille, magneettikentän koko ja on verrannollinen johdon läpi kulkevaan virtaan, magneettikenttä kerääntyy ympyrään, kahden hall-elementin läpi pyöreä ilmavälin mittaus, kaksi hall-elementtimerkkiä sijoitettuna samaan kenttään, lähtösignaali, jolla on toisiaan täydentävät lähtöjännitteen ominaisuudet differentiaalivahvistimen lähdöllä, ei vain voi vaimentaa yhteismoodin häiriötä, vaan myös lämpötilan vaihtelun vaikutusta, lähtö jännite VS vastaa tarkasti alkuperäistä sivuvirtaa IP. Yleinen nimellislähtö on kalibroitu DC±5V tai DC4-20mA.
Tuotteen asennus
Otetaan esimerkkinä neliömäisiä rei'itä tuotteita, kuten kuvassa 5, avaa avoimen Hall-virtaanturin kiinnitysruuvi ja irrota anturin alarunko. Avoimen Hall-virta-anturin ylärunko on ladattu jakelujärjestelmän primääriväylään ja anturin alarunko on suljettu. Anturin kiinnitysruuvit ja tiivisteet kulkevat ylä- ja alarungon kiinnitysreikien läpi ja anturin ylä- ja alarunko kiinnitetään toisiinsa. Jos paikan päällä tapahtuva virrankatkaisu on mahdollista, pronssilevyyn voidaan avata kaksi vastaavaa kierrereikää anturin etäisyysvaatimusten mukaisesti ja anturi kiinnitetään kokoojakiskon kierrereikään takakiinnityksen kiinnitysreiän kautta viimeistelemään anturin asennus; Jos työmaa vaatii jatkuvaa sähköasennusta, tukikumityyny voidaan upottaa kuoren ja pronssilevyn väliin, jotta anturi toimii luotettavasti tärinäolosuhteissa. Koko asennusprosessi on suhteellisen nopea ja yksinkertainen.

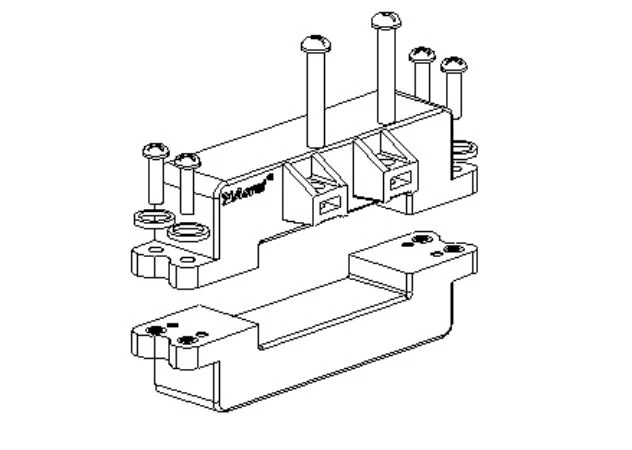

Kuva 5 Tuotteen asennuskaavio
Avoimen Hall-anturin edut
Verrattuna perinteiseen DC-virran mittausmenetelmään, jota yleensä käytetään shuntissa tai muuntajassa, avoimella Hall-anturilla on seuraavat edut:
1) Korkea eristyslujuus ensiö- ja toisiopuolella, jopa AC 12KV eristys;
2) Ei lisäyshäviötä;
3) Hyvä dynaaminen suorituskyky: vasteaika on alle 20uS ja seurantanopeus Di /dt on suurempi kuin 20A/uS
4) Alkuperäistä sivukaapelia tai väylää ei tarvitse purkaa asennuksen aikana. Se soveltuu erityisesti sellaisten laitteiden muuntamiseen ja rakentamiseen, joiden teho ei saa kadota.
Tuotesovellukset
Avoin Hall-virta-anturia käytetään pääasiassa DC-jakelujärjestelmän muuntamiseen tehtaissa, kuten DC-sähköjärjestelmän muuntamiseen voimalaitoksissa, DC-järjestelmän muuntamiseen sähköasemilla, viestintähuoneen muuntamiseen, rautatieveturien muuntamiseen ja muihin projekteihin. Se voi muuntaa järjestelmän keskireunan tasavirtasignaalin tavalliseksi DC± 5V tai 4-20 mA ulostuloksi. Se toimii valvonta- ja sähköeristyksenä, ja sitä voidaan käyttää monisilmukkaisten valvontalaitteiden tai muiden sähköisten mittauslaitteiden kanssa.
Johtopäätös
Avopään Hall-virta-anturilla on tärkeä rooli DC-järjestelmän sovelluksissa yksinkertaisen rakenteensa, kätevän asennuksensa, luotettavan toiminnan ja muun hyvän soveltuvuuden vuoksi, erityisesti peruskorjausprojektissa.
