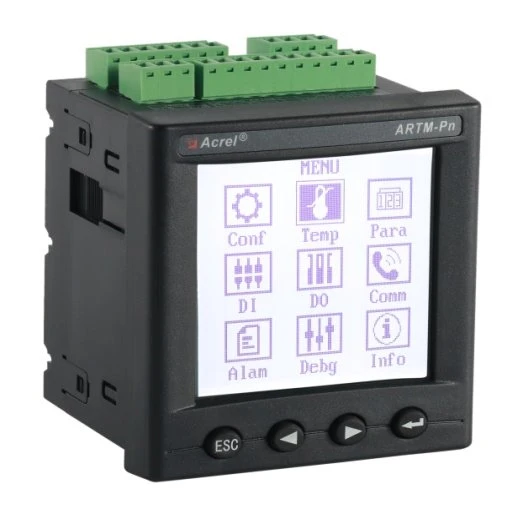

Monikanavainen lämpötilan valvonta

ARTM-Langaton Pn-lämpötilan mittauslaitteisto on kehitetty Specification for Wireless Temperature Measuring equipment, NB/T 42086-2016 mukaisesti. Se soveltuu 3-35 kV:n sisäkojeistoille, mukaan lukien sisäänrakennetut kojeistot, käsikärrykojeistot, kiinteät kojeistot ja silmukkaverkkokojeistot.

Se soveltuu myös 0,4 kV matalajännitteisille-kojeistoille, kuten kiinteille kojeistoille ja laatikkokojeistoille. Langattomat lämpötila-anturit voidaan asentaa mihin tahansa kojeiston lämpöpisteeseen, laite hyödyntää langatonta tiedonsiirtotekniikkaa valvottujen lämpötilatietojen reaaliaikaiseen-välitykseen ja näyttää tiedot paikallisesti ARTM-Pn:llä. Lisäksi se voidaan liittää verkkoon RS485-portin kautta älykästä etävalvontaa varten.

Tuotteet		ominaisuudet
Sensori		ATE100, ATE200, ATE300B, ATE300, ATE400
Nimellinen tulo	Johdotustila	3P3L tai 3P4L
	Jännite	100V
	Nykyinen	5A
	Taajuus	50 Hz
Tarkkuusluokitus	Virta, Jännite	0.5 luokka
	Aktiivinen teho	0.5 luokka
	Loisteho	0.5 luokka
	Energiaa	0.5 luokka
Virtalähde		AC85265V,DC100300V
Tehon kulutus		8W
Viestintä	pöytäkirja	Modbus{0}}RTU
	Tiedonsiirtonopeus (bps)	2400,4800,9600,19200
Ympäristö	Lämpötila	-10 astetta 55 astetta
	Kosteus	Vähemmän tai yhtä suuri kuin 95 prosenttia
	Ilmakehän paine	86kPa106 kPa
MTBF		Suurempi tai yhtä suuri kuin 50 000 h

	Langaton ATE400 lämpötila-anturi Langaton lämpötilan mittaus; Mittaus 240 pistettä; 1 RS485-sarjaliikenne, Modbus-RTU; 2 hälytysrelettä; Virtalähde sovitetaan AC/DC 220V, AC/DC110V Din-kiskon asennus
ALangaton TE200 lämpötila-anturi Langaton lämpötilan mittaus; Mittaus 60 pistettä; 1 RS485-sarjaliikenne, Modbus-RTU; Virtalähde mukautuu DC24V:n kanssa.

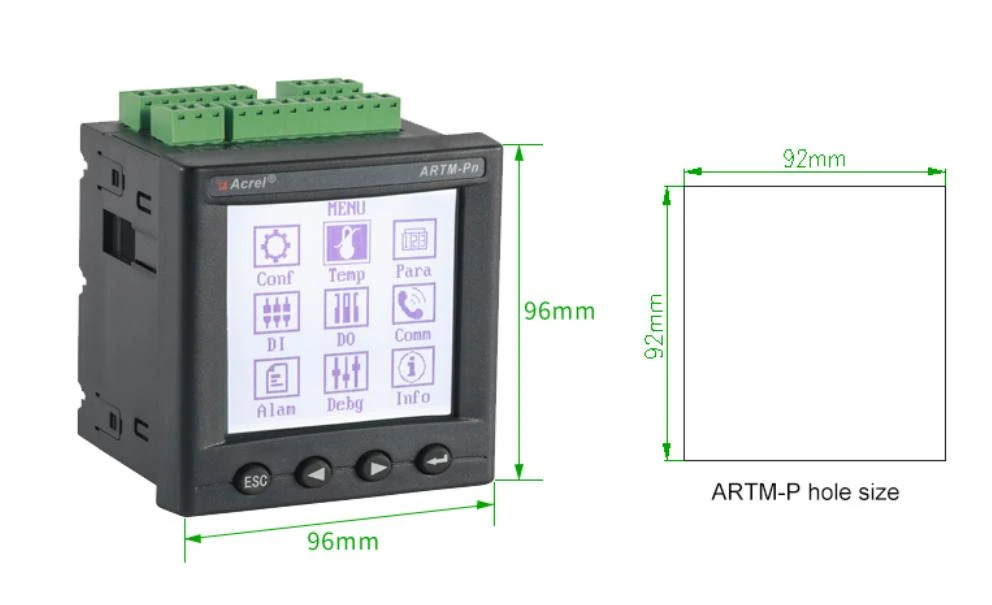

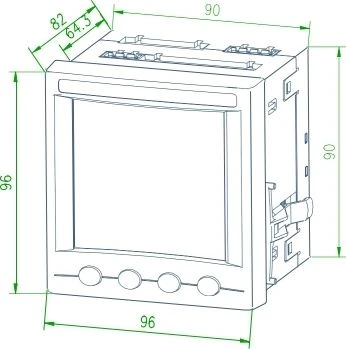

969639mm (LWH)

4-tie digitaalitulo 2-tie relelähtö Toimiva virtalähde

Langaton lämpötilan mittaus RS485-tiedonsiirto Tyypillinen ratkaisu

1)

2)

3)

ARTM-sarjan sähkökontaktinen online-lämpötilanmittauslaite koostuu langattomasta lämpötilanmittausanturista ja vastaanotto-/näyttöpäätteestä. Kaikki lämpötilatiedot voidaan ladata langattomaan lämpötilanmittausjärjestelmään sähköisten koskettimien kattavan valvonnan toteuttamiseksi muunnos- ja jakeluprosessissa.

Pienjännite{0}}pääsisääntulokaappi on varustettu 6 pisteellä; kondensaattorikaappi on varustettu 3 pisteellä; lähtevä kaappi on varustettu 3 pisteellä jokaiselle piirille.
