Tuotannon kuvaus

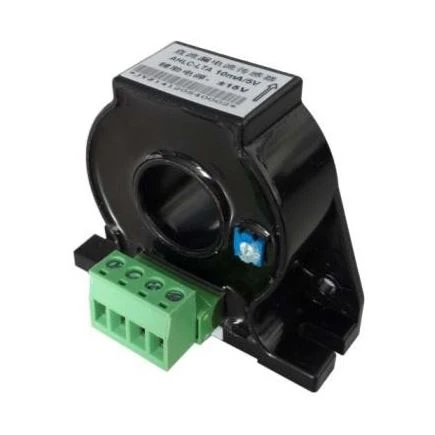

TASAVIRTAvuotovirta-anturi on mittausmoduuli, joka muuntaa mitatun tasavirran suhteelliseksi tasavirraksi tai jännitesignaaliksi virtausteorian mukaisesti ja tulopuoli on erittäin eristetty lähtöpuolelta. Tyypillisiä lähtöjä ovat 4-20mA-, DC0-5V- ja DC0-10V-signaalit. Nämä vakiosignaalit voidaan hankkia eri laitteilla, kuten PLC-, RTU- ja DAS-korteilla, ja niitä voidaan käyttää erilaisiin nykyisiin seurantasovelluksiin. vuotovirtamuuntajaT ympäröivät dc-piirin ulostuloa + ja – .
Se havaitsee piirihaarojen antureiden lähtösignaalit. Jos piirihaarojen eristys on normaali, anturin kulkevan virran on oltava yhtä suuri vastakkaiseen suuntaan. Lähtösignaali on nolla. Jos piirihaara on maadoitettu, tasauspyörästövirta kulkee vuotovirtamuuntajan läpi eikä anturin lähtö ole nolla. Siksi on mahdollista tunnistaa maadoitettu haara DC-järjestelmässä havaitsemalla lähtösignaaleja piirien oksista. Teoria takaa tarkan linjan tunnistamisen ja estää hajautetun kapasitanssin vaikutuksen.
Ulkonäkö

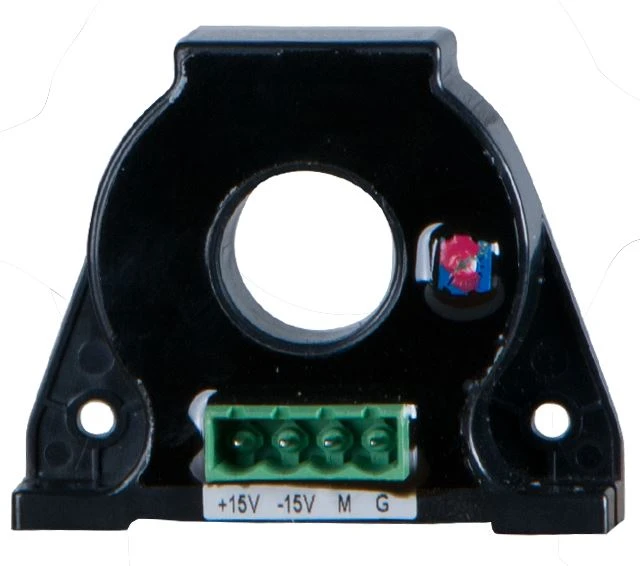

AHLC-LTA
AHLC-EA

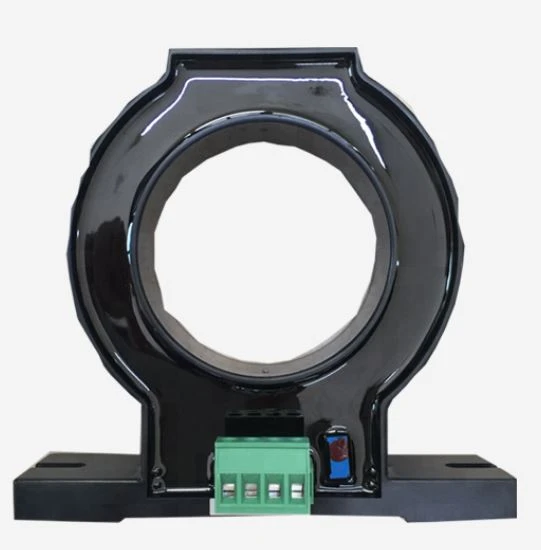

AHLC-EB
Parametrit
Spesifikaatio | Nimellisvirta | Virtalähde | Nimellinen lähtö | Aukon mittaus (mm) | Tarkkuusaste |
AHLC-LTA | DC 10mA~2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA~2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA~2A | ±15V | 5V | φ 60 | 1 |
Mitat (yksikkö: mm)
| ||

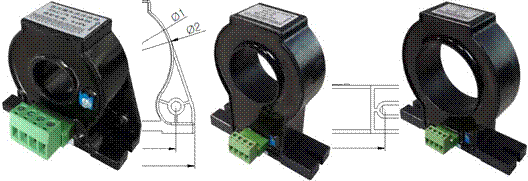

| Kuva 1 | Kuva 2 | Kuva 3 |
Kokojen määritys | Ääriviivan koko(mm) | Läpi | Hela | Figuuri | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Kuva 1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Kuva 2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Kuva 3 |
Johdotus
