Tuotannon kuvaus

BM-sarjan tasajänniteanturit ovat mittausmoduuli, joka muuntaa mitatun tasajännitteen suhteelliseksi tasavirraksi tai tasajännitesignaaliksi optisen eristysteorian mukaisesti. Tulopuoli on erittäin eristetty ulostulopuolelta.

Korkea tarkkuus, lineaarisuus ja integrointi, pieni koko, yksinkertainen rakenne, pitkäaikainen vakaus ja sopeutumiskyky erilaisiin työolosuhteisiin. Niitä käytetään laajalti sähkölaitteiden järjestelmän ohjaukseen ja havaitsemiseen sähkö-, öljy-, kaivos-, kemian-, rautatie-, viestintä-, rakennusautomaatio-aloilla.

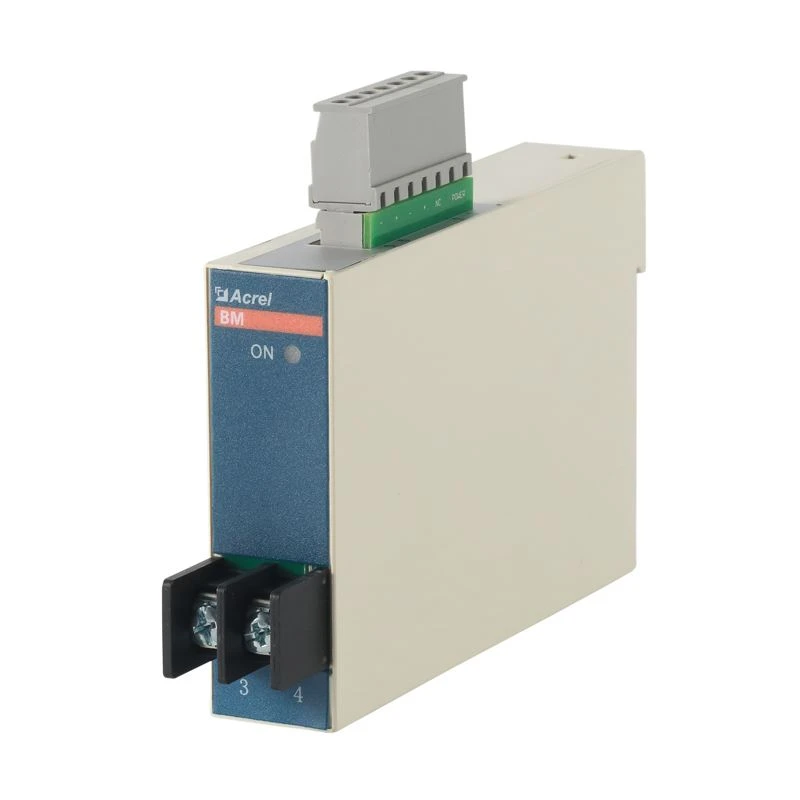

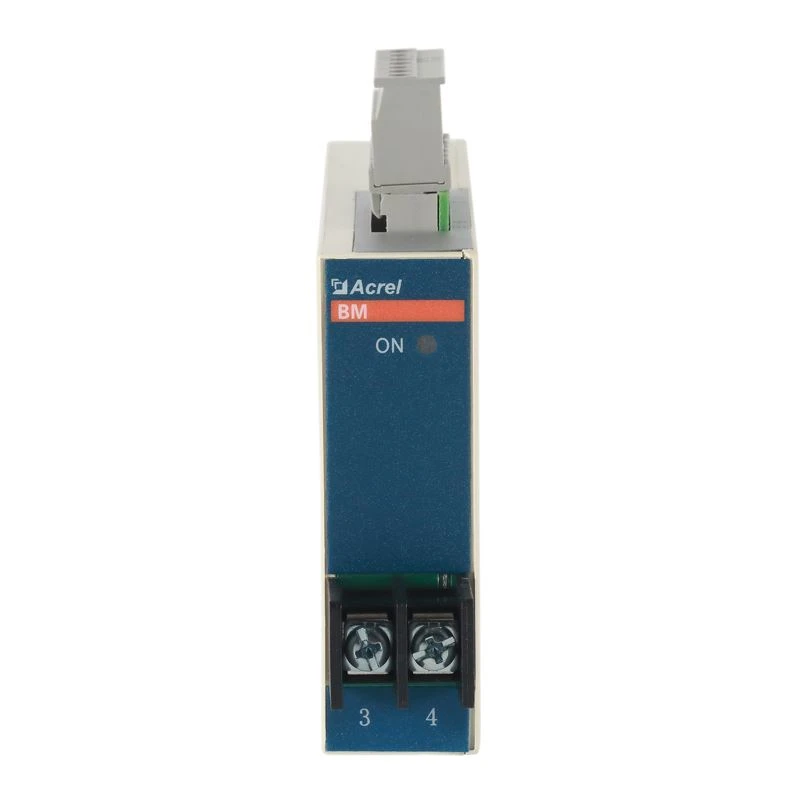

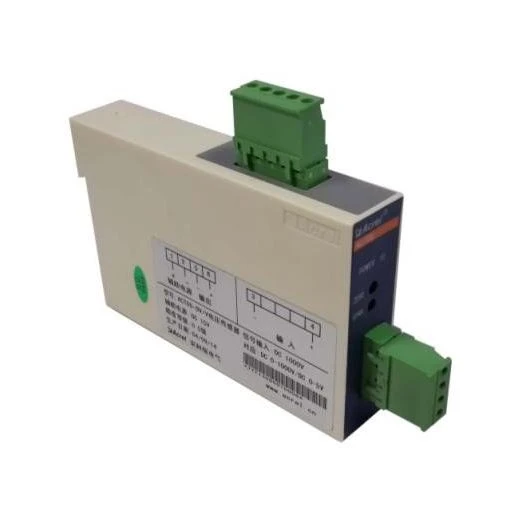

Ulkonäkö

Parametrit

Tekniset parametrit		Indeksi
Tulo		Nimellisjännite DC300 ~ 1500V
		Mittausjännitealue 120% * Vpn
Tuotos	Nimellisarvo	jännite:DC 0-5V、DC0-10V; virta:DC 4-20mA、DC 0-20mA
	Ylikuormitussuojaus	Suurin tuotanto≤ 150 % koko asteikosta
	Kuormankestävyys	>5000Ω(jännitelähtö)/<450ω(current>
Virtalähde		DC12V / DC15V / DC24V / DC48V(Valinnainen)
Tarkkuusaste		0.5
kestää jännitettä		Tehotaajuus, jossa on jännite 3500VAC välillä tulo/ lähtö ja virtalähde
Lineaarisuusvirhe		0.2%
Offset-jännite / siirtymävirta (Ta =+25 °C)		50mV (vastaa jännitelähtöä)/80uA( vastaa virrantuottoa)
Vasteaika		≤ 30mS
Eristyksen kestävyys		>20MΩ@DC500V
Asennusmenetelmä		Ohjauskiskolla TS35
Ympäristön olosuhteet	Lämpötila	Käyttölämpötila:-10°C-+55°C; säilytyslämpötila: -40°C-+85°C
	Kosteus	≤93%RH, ei kastetta, ei aggressiivista kaasua
	Korkeus	≤2500m
