AC-vuotovirta-anturi

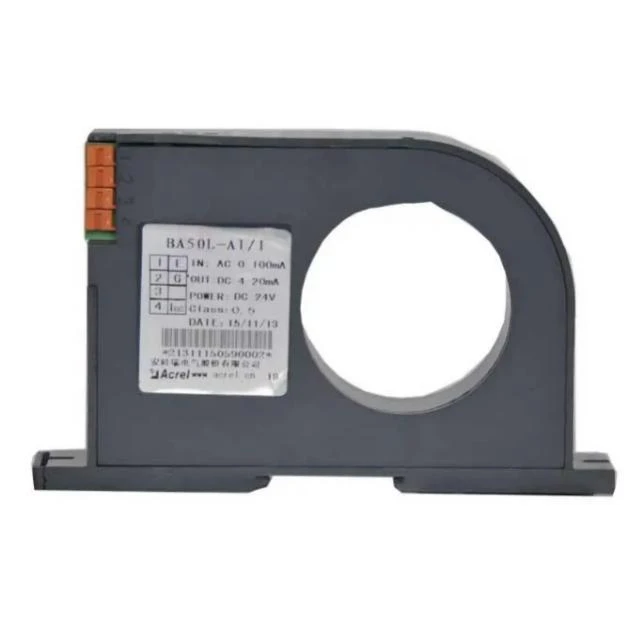

BA50L on muuntimen jäännösvirtamuuntaja, joka havaitsee pääasiassa sähköjärjestelmän vuotovirran. Se voi ymmärtää sähköpiirien ja laitteiden tilan milloin tahansa estääkseen vuotojen aiheuttamat tulipalot ja muut onnettomuudet.

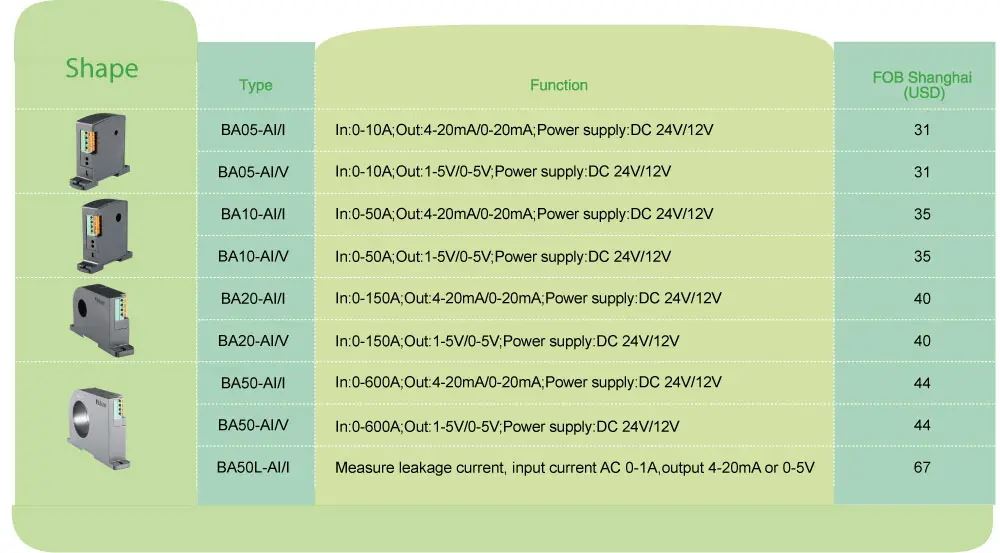

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Lisävirta	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Kulutus		16 ≥	16 ≥	16 ≥	16 ≥	16 ≥

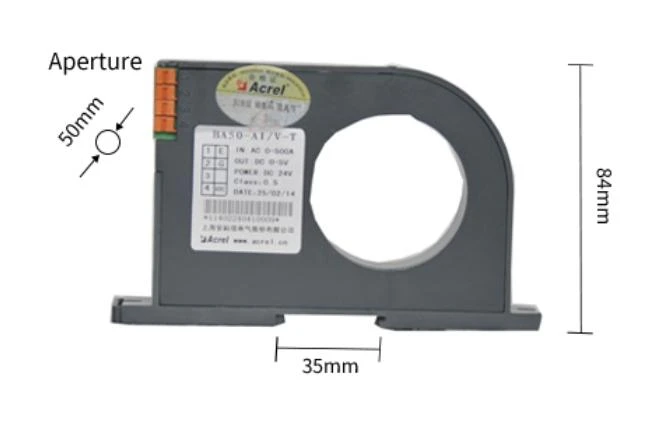

Läpireiän koko		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Tulo	Nykyinen	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	VAIHTOVIRTA 0~(0.1~1)A (vuotovirtojen rajoittaminen)
Tuotos	Nimellisarvo	DC4-20mA tai 0-20mA, 0-5V, 0-10V jne
	Kuormankestävyys	Virran lähtö≤500Ω,Jännitelähtö≥1kΩ
Tarkkuusluokka		0.5%
Vasteaika		≤350ms
Lämpötila		Käyttö:-10 - +55 °C Varastointi:-25 - +70 °C
Lämpötilakerroin		≤200ppm/°C
Asennus		Ei, ei, ei, ei, ei. DIN35, kiinnitä työpiste ruuveilla
Standardeja		GB/T 13850

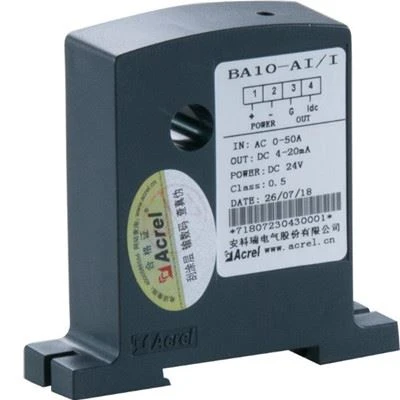

	BA10-AI/I ●Sovellus: Teollisuusautomaatio ● Tulo: VAIHTOVIRTAMITTAUS jopa 50A ● Ylikuormitus: 1,2 kertaa nimellisarvoon ●Lähtö: DC 4-20mA
BA20-AI/V ●Sovellus: Teollisuusautomaatio ● Tulo: VAIHTOVIRTAMITTAUS jopa 200A ● Ylikuormitus: 1,2 kertaa nimellisarvoon ● Lähtö: DC 0-5V

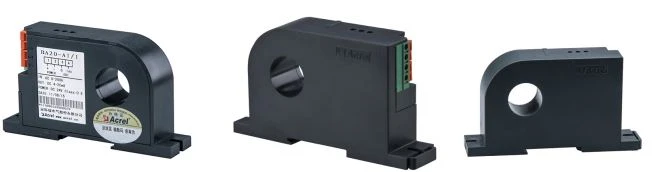

BA-sarjan tuotteet soveltavat sähkömagneettisen induktion periaatetta mittaamaan sähköverkon vaihtovirtaa reaaliajassa ja käyttämään vakiovirta- ja lineaarista kompensointitekniikkaa eristääkseen ja muuntaakseen sen tavalliseksi tasavirtasignaalilähdöksi.

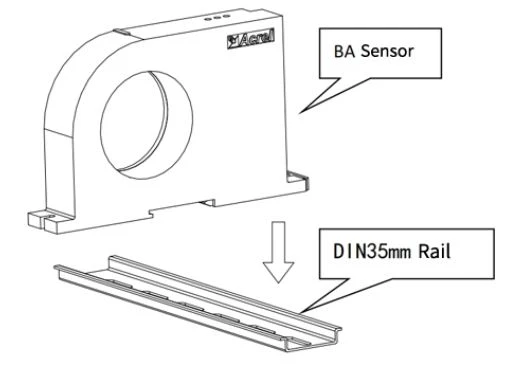

Valitse sopiva paikka tavallisen DIN35mm-kiskon asentamiseen ja asenna BA-anturi kiskoon;

Valitse kaapin alapaneelissa sopiva paikka avata kaksi kierteitettyä reikää, jotka vastaavat asennetun anturin kiinteän reiän sijaintia; Kun olet asettanut anturin paikalleen, asenna asemointiruuvi

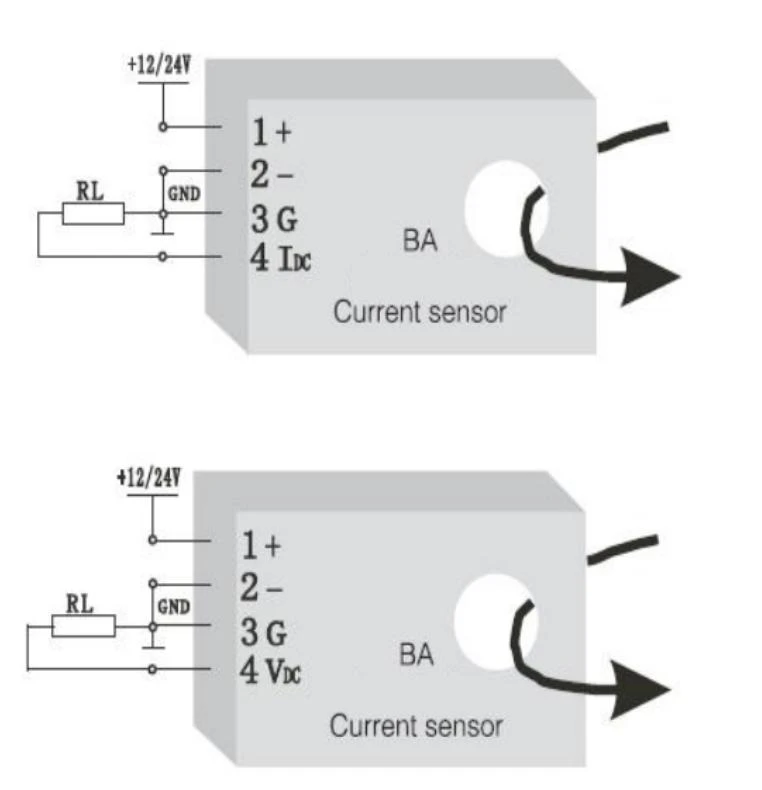

1 —— + Positiivinen virtalähde (ei peruutettu)

2 —— - Power EARTH

3 —— G(Virrantuotto negatiivinen, joka voidaan jakaa virtalähteen kanssa)

4 —— IDC(Virran lähtö positiivinen),VDC(Jännitelähtö positiivinen)
