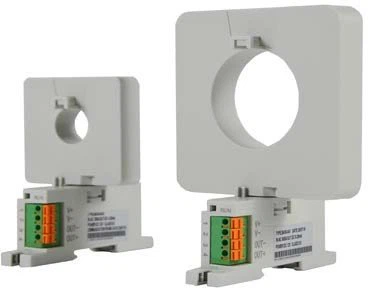

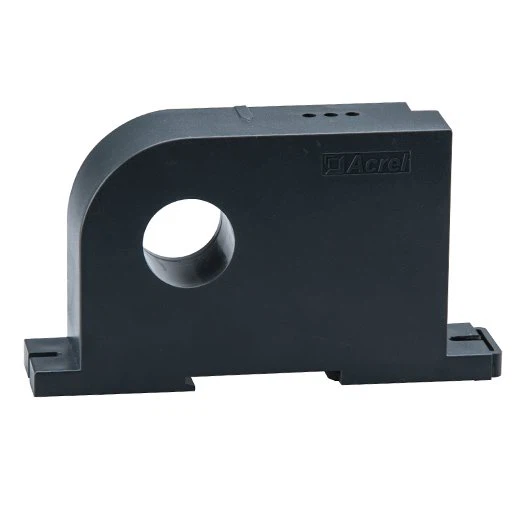

0-5 V: n virta-anturi

BA-sarjan analogiset lähtövirta-anturituotteet soveltavat sähkömagneettisen induktion periaatetta sähköverkon vaihtovirran mittaamiseen reaaliajassa ja käyttävät vakiovirtaa ja lineaarista kompensointitekniikkaa eristääkseen ja muuntaakseen sen tavalliseksi tasavirtasignaalilähdöksi.

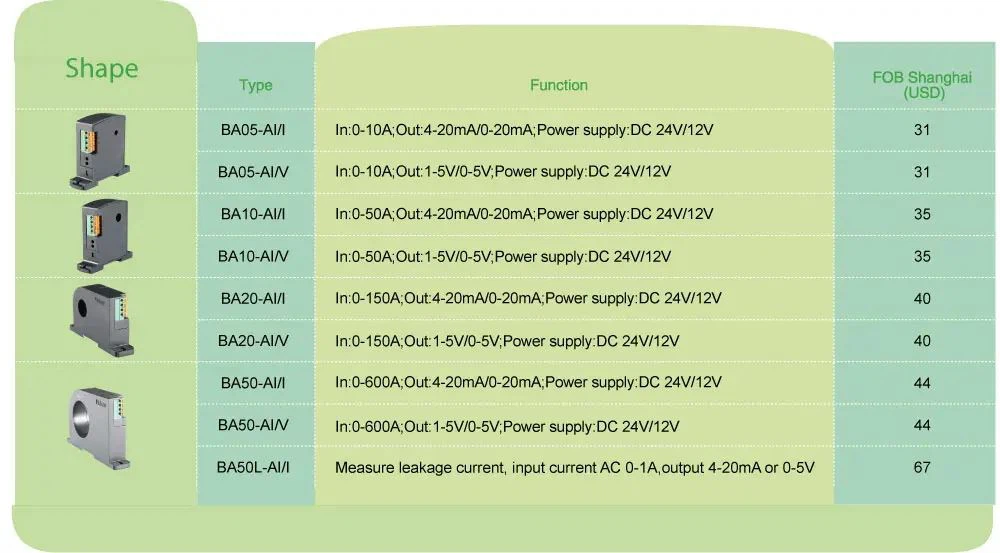

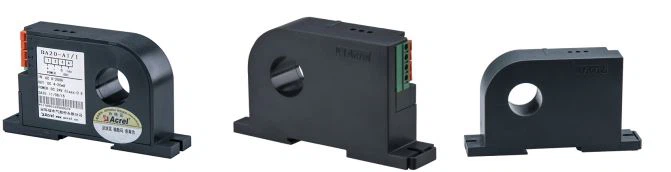

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Lisävirta	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Kulutus		≤1W	≤1W	≤1W	≤1W	≤1W
Läpireiän koko		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Tulo	Nykyinen	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	VAIHTOVIRTA 0~(0.1~1)A (vuotovirtojen rajoittaminen)
Tuotos	Nimellisarvo	DC4-20mA tai 0-20mA, 0-5V, 0-10V jne
	Kuormankestävyys	Virran lähtö≤500Ω,Jännitelähtö≥1kΩ
Tarkkuusluokka		0.5%
Vasteaika		≤350ms
Lämpötila		Käyttö:-10 - +55 °C Varastointi:-25 - +70 °C
Lämpötilakerroin		≤200ppm/°C
Asennus		Ei, ei, ei, ei, ei. DIN35,kiinnitä työhuoneeseen ruuveilla
Standardeja		GB/T 13850

	BA10-AI/I ●Sovellus: Teollisuusautomaatio ● Tulo: VAIHTOVIRTAMITTAUS jopa 50A ● Ylikuormitus: 1,2 kertaa nimellisarvoon ●Lähtö: DC 4-20mA

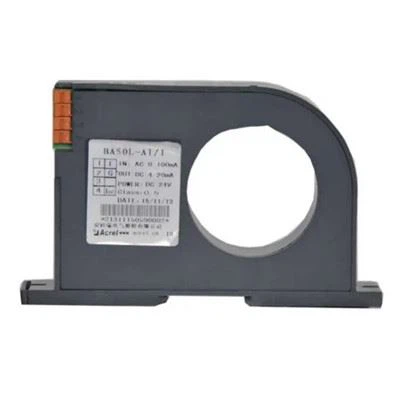

BA50L-AI/I ● Tulo: 0-1A vuotovirta ●Lähtö: DC 4-20mA ●Vuotovirran mittaus ● Ylikuormitus: 1,2 kertaa nimellisarvo

● Parempi tarkkuus

●Korkeampi eristäytymisaste

● Korkeampi turvallisuustaso

●Pienempi kulutus

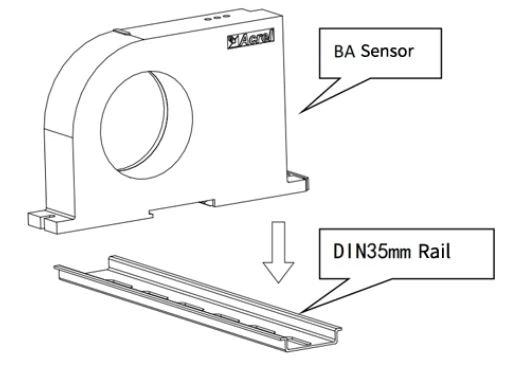

Valitse sopiva paikka tavallisen DIN35mm-kiskon asentamiseen ja asenna BA-anturi kiskoon;

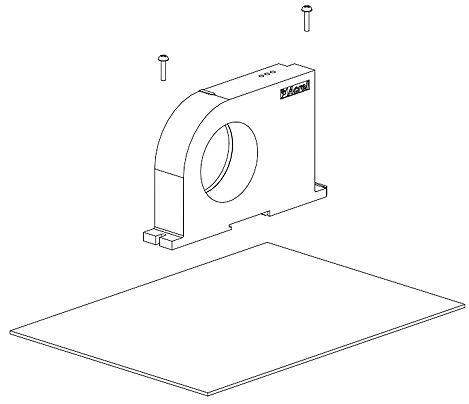

Valitse kaapin alapaneelissa sopiva paikka avata kaksi kierteitettyä reikää, jotka vastaavat asennetun anturin kiinteän reiän sijaintia; Kun olet asettanut anturin paikalleen, asenna asemointiruuvi

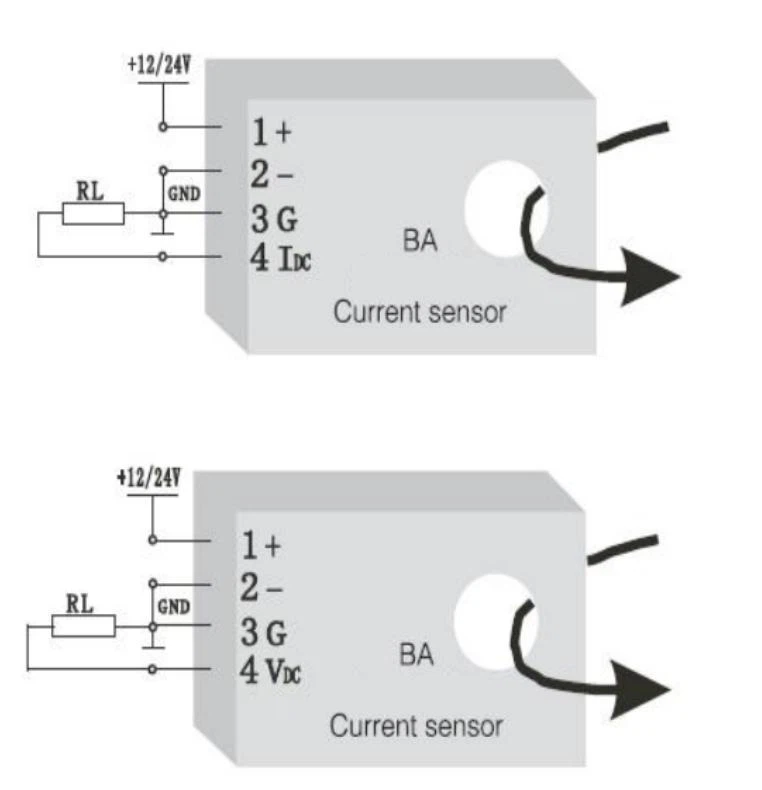

1 —— + Positiivinen virtalähde (ei peruutettu)

2 —— - Power EARTH

3 —— G(Virrantuotto negatiivinen, joka voidaan jakaa virtalähteen kanssa)

4 —— IDC(Virran lähtö positiivinen),VDC(Jännitelähtö positiivinen)
