Yleiskatsaus

BA-sarjan älykäs virta-anturi käyttää sähkömagneettisen induktion periaatetta sähköverkon vaihtovirran mittaamiseen reaaliajassa ja käyttää vakiovirtaa ja lineaarista kompensointitekniikkaa eristääkseen ja muuntaakseen sen tavalliseksi tasavirtasignaalilähdöksi tai RS485-liitännän (Modbus-RTU-protokolla) kautta mittaustietojen lähettämiseen. DC24V- tai 12V-turvajännitevirtaa voidaan käyttää laajalti teollisuusautomaation alalla. BA50L(II.)-AI on vaihtovirtamuuntaja, joka havaitsee pääasiassa sähköjärjestelmän vuotovirran, pystyy milloin tahansa havaitsemaan sähköpiirien ja -laitteiden tilan ja ehkäisemään vuotojen aiheuttamia tulipaloja ja muita onnettomuuksia.

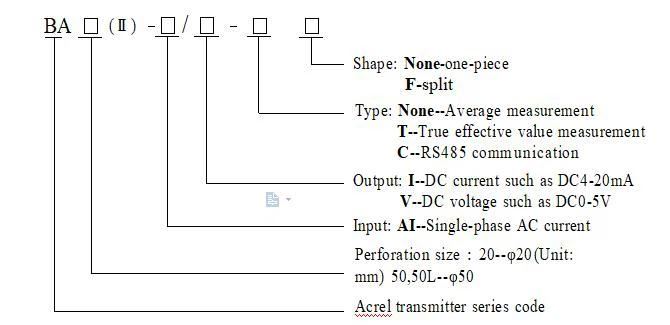

Parametri

Tekninen parametri			Indeksi
Tarkkuusluokka			Nelinumerotaso 0.5
Tulo	Nimellisarvo	BA20(II.)-AI	Nykyinen AC 0.5A, 50A, 200A jne. AC 0~(0.5~200)A
		BA50(II.)-AI	Nykyinen AC 60A, 300A, 600A jne. AC 0~(60~600)A
		BA50L(II.)-AI	Nykyinen AC 0.1A, 1A jne. VAIHTOVIRTA 0~(0.1~1)A
	Ylikuormitus	Jatkuva 1,2 kertaa, hetkellinen virta 10 kertaa/1S
	Absorboitunut teho	≤1VA
	Taajuusvaste	25Hz ~ 800Hz, sopii erityisen teolliseen taajuyteen
Tuotos	Nimellisarvo	DC4 ~ 20mA tai 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V(1) jne.
	Kuormituksen kestävyys	Kun DC12V virtalähde, virran lähtöluokka 0.5is ≤250Ω Kun DC24V virtalähde, virrantuotto on ≤500Ω, Kun jännitelähtö on ≥1KΩ
	Viestintä	RS485-liitäntä/Modbus-RTU(2)
Vasteaika		≤400ms
Virtalähde	Jännite	12V tai 24V
	Tehonkulutus	≤1W
Eristyksen kestävyys		>100MΩ
Puristuslujuus		Sisään-/lähtö- ja virtalähteen välillä 2,0KV/1min,50Hz
Lämpötilakerroin		-10°C~+55°C, ≤400ppm/°C
Ympäristö	Lämpötila	Työ: -10°C~+55°C Säilytys: -25°C~+70°C
	Kosteus	≤93%RH, ei kondensoitumista, ei syövyttävää kaasupaikkaa
	Korkeus	≤2000m

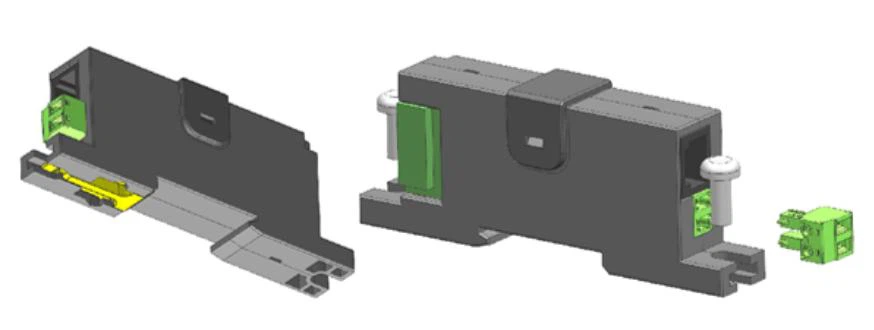

Asennusmenetelmä		TS35-kiskoa tai kiinnitä kaappi ruuveilla

Huomautus: (1)0 ~ 10V lähtö soveltuu vain DC24V virtalähteeseen;

(2)Viestintätoiminto on valinnainen.

BA10-AI/I

●Sovellus: Teollisuusautomaatio

● Tulo: VAIHTOVIRTAMITTAUS jopa 50A

● Ylikuormitus: 1,2 kertaa nimellisarvoon

●Lähtö: DC 4-20mA

BA20-AI/V

●Sovellus: Teollisuusautomaatio

● Tulo: VAIHTOVIRTAMITTAUS jopa 200A

● Ylikuormitus: 1,2 kertaa nimellisarvoon

● Lähtö: DC 0-5V

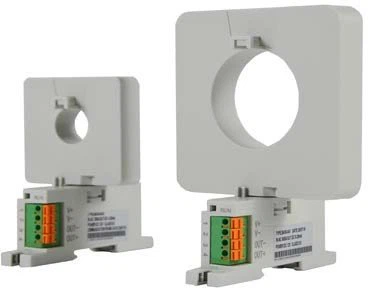

Ulkonäkö

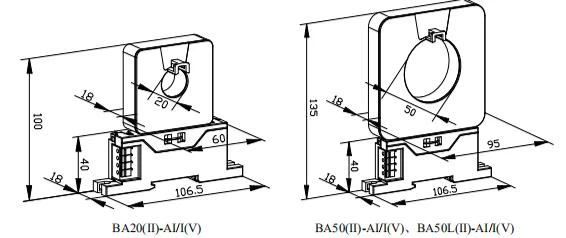

Dimensio

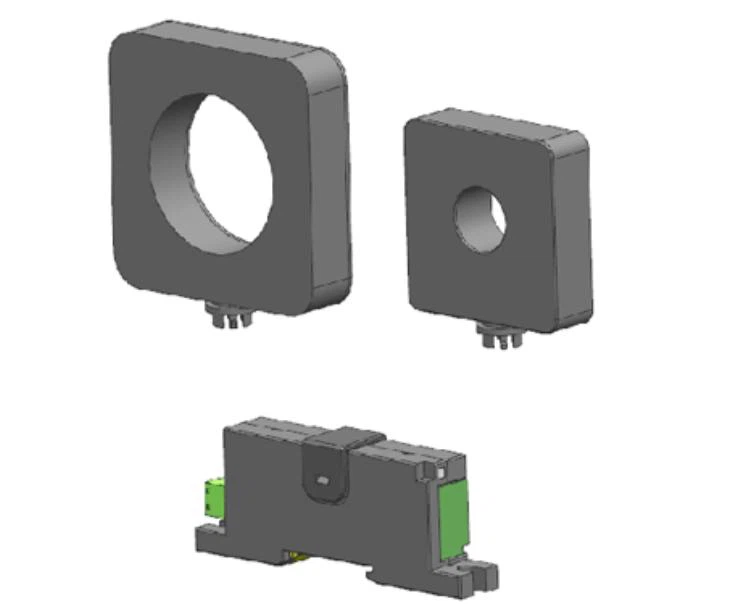

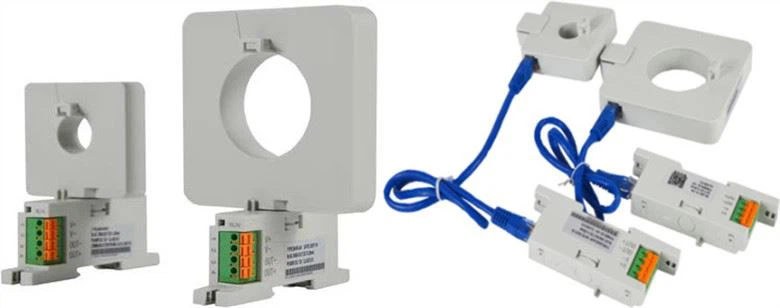

Integroitu asennus

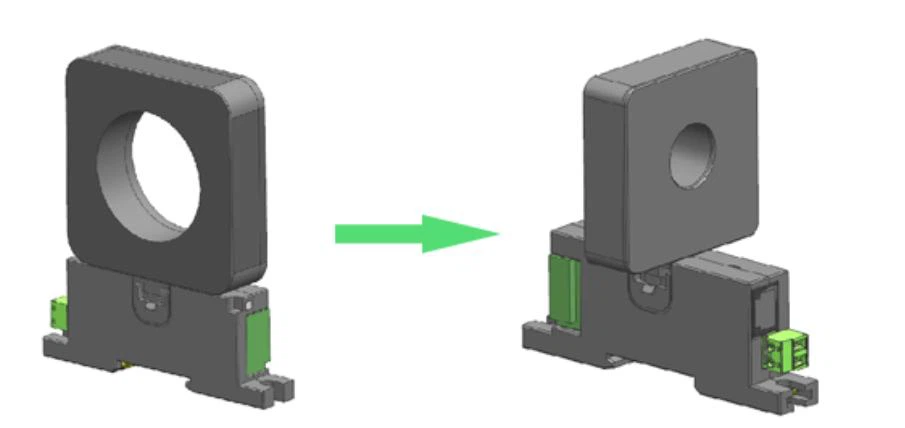

Rei'itettyä osaa voidaan käyttää integroidussa asennuksessa, pyörivää rakennetta.

Valittavanasi on Φ20, Φ50 reikäkokoa.

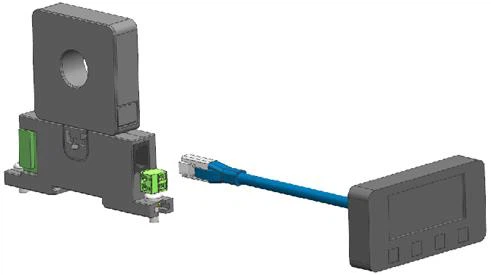

Päärunko voidaan liittää näyttönäyttöön, jotta se voi näyttää nykyiset ja asettaa parametrit integroidun asennuksen yhteydessä (käytä olemassa olevaa näyttöruutua niin pitkälle kuin mahdollista)
