Yleiskatsaus

Acrel BD -sarjan sähkölähetin on laite, joka voi eristää ja lähettää sähköisiä parametreja, Tämä kolmivaiheinen virtaanturi toimii lähettimenä, joka muuntaa vaihtovirran tai jännitteen lineaariseksi DC-analogiseksi signaaliksi eristämällä tulo ja lähtö. Tuotteet ovat GB / T 13850-1998 -standardin mukaisia.

Funktio

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

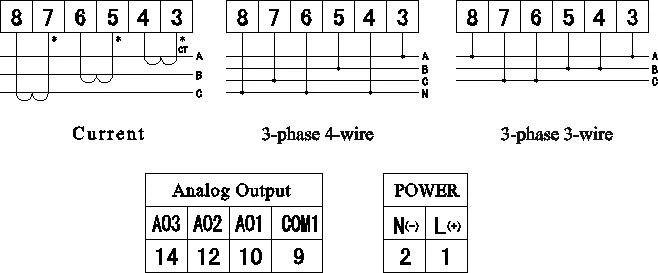

Vaihe&johdotus	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Tulo	Jännite	Suora L-L	Jopa 480V AC
		Suora L-N	Jopa 276V AC
		Ulkoisella PT:llä	○	○	○	○	○
	Nykyinen	Suora	Jopa 5A AC
	Nykyinen	Ulkoisella CT:llä	○	○	○	○	○
Tuotos	Normaaliarvo	DC:4-20mA、0-20mA, 0-5V, 0-10V, niin edelleen
	Kuormituksen kestävyys	Nykyinen lähtö≤600Ω Jännitelähtö≥1000Ω
	Ripple-sisältö	<0.5% peak="">
Mittaaminen	Jännite	□	—	—	□
	Nykyinen		—	—	□	□	□
	Aktiivinen/reaktiivinen teho	—	—	—	—	□	□
	Ilmeinen voima	—	—		—	□	□
	Tehokerroin	—	—	R	—	□
	Taajuus					□	□
Energian mittaus	±KWh	—	—	—	—	—	○
Tarkkuusluokka	0.5%
Viestintä	Liitäntä: RS485 Protokolla: Modbus-RTU			—
Analoginen lähtö	DC 0-5V,0-10V,0-20mA,4-20mA
Pulssin lähtö

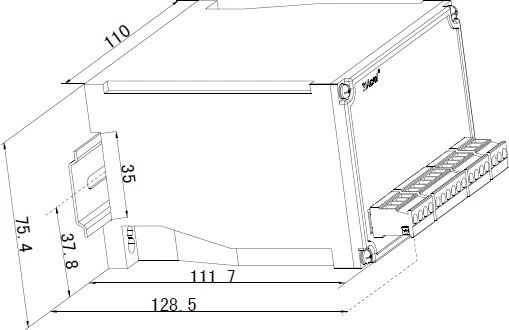

Mitat (mm)	Kotelo (LxHxD)	138X76X24	119X75X55	119X75X55	112X110x75	112X110x75	112X10x75
Lisävirta		85-265V AC/DC,DC24V,DC48V
Lämpötila	Operaatio	-10–55 °C
Lämpötila	Varastointi	-25–70 °C
Kosteus		Jopa 95%, ei tiivistystä
Asennus		Ei, ei, ei, ei, ei. DIN35 kiinnitä työhuoneeseen ruuveilla
Standardeja		GB/T 13850

'○': Kyllä '—' Ei '' Valinnainen


	BD-3P-sarjan sähköanturi ● Jännite\Virta\Teho\Tehokerroin\Taajuus ● Ylikuormitus: 1,2 kertaa nimellisarvoon ● Analoginen lähtö DC 0-5V / 0-10V / 0-20mA / 4-20mA

BD-AI-sarjan yksivaiheinen virtaanturi ● Vaihtovirta ● Ylikuormitus: 1,2 kertaa nimellisarvoon ● Analoginen lähtö DC 0-5V / 0-10V / 0-20mA / 4-20mA
