Suljetun silmukan hallin virta-anturia kutsutaan myös Hallin magneettiseksi tasapainotusvirta-anturiksi. Se sisältää mainitun teorian magneettisen tasapainotusteorian kanssa. Toisin sanoen ferromagneettinen kenttäkeskitin keskittää primäärivirran synnyttämän magneettikentän ja kohdistaa sen Hallin komponenttiin. Sitten Hall-komponentin jännitesignaalin lähtö vahvistuu ja siitä tulee tehovahvistimen tulo. Siirtymävirtalähtö virtaa toissijaisen kompensoivan kelan läpi. Toissijaisen kelan luoma magneettikenttä on vastakohta primäärivirran synnyttämälle kentälle. Tällä tavoin ensisijainen kenttä kompensoidaan ja hallin tuotos vähenee vähitellen. Kun ensisijainen kenttä vastaa toissijaista kenttää ja siirtymävirta pysyy vakaana, se on magneettinen tasapainotus. Tämä piiri koostuu pääasiassa sähkömagneettisen muuntamisen komponentista, piirivahvistimesta ja taajuusmuuttajan kompensoivasta piiristä.
1 Tyypin selitys
2Spesifikaatio ja koko (yksikkö：mm)

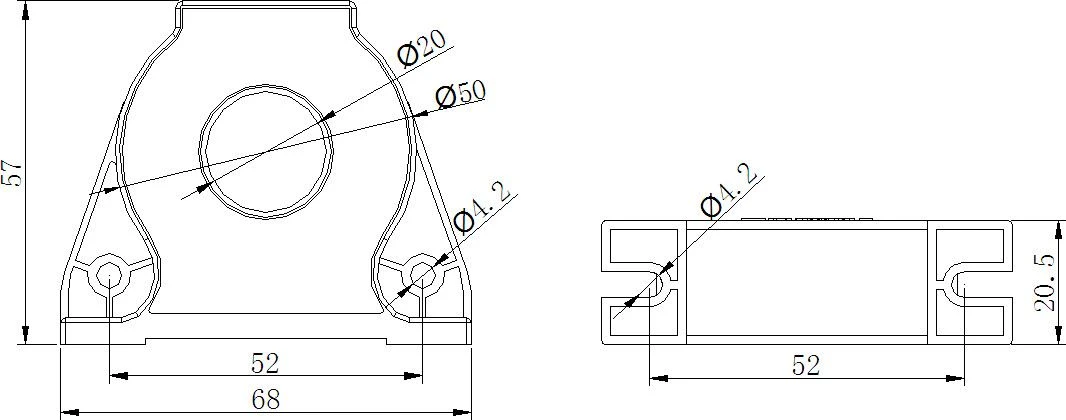

2.1 AHBC-LTA:n ääriviivakoko
 |  |

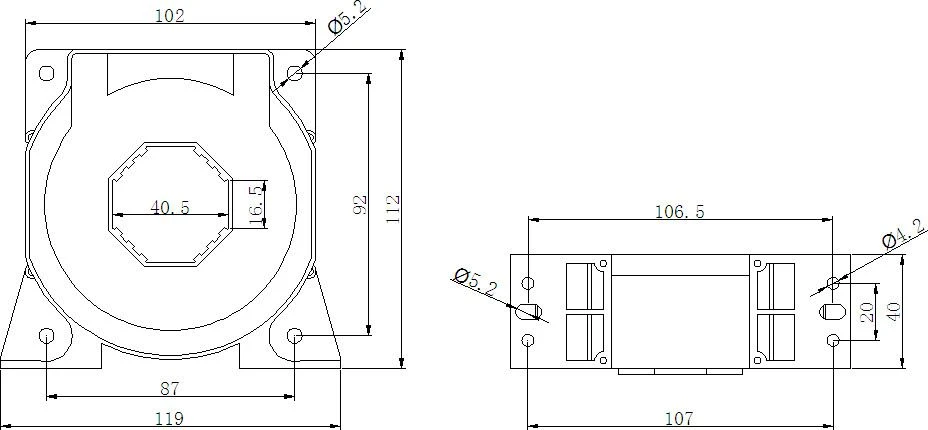

2.2AHBC-LT1005:n ääriviivakoko
 |  |

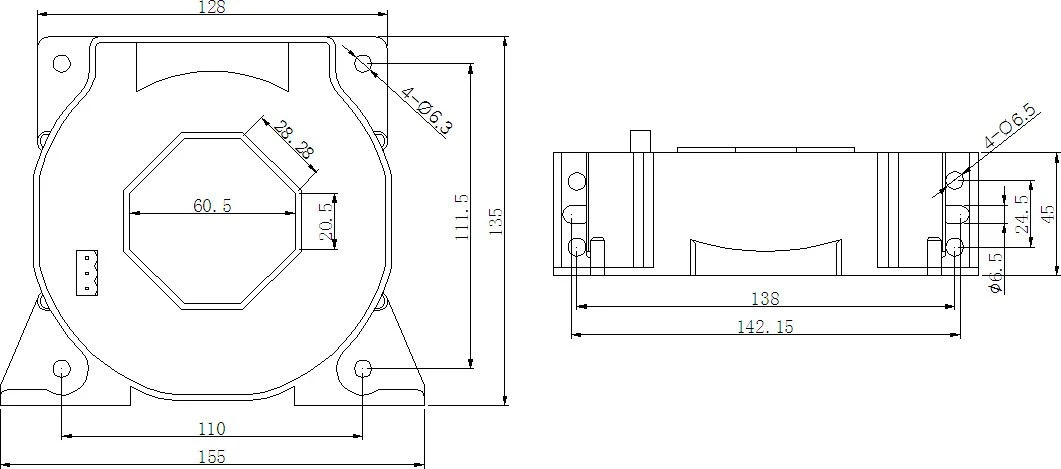

2.3 AHBC-LF:n ääriviivakoko
 |  |
3.Ristiviittaustaulukot -parametri
Spesifikaatio | Nimellisvirta | Virtalähde | Nimellinen lähtö | Aukon mittaus (mm) | Tarkkuusaste |
AHBC-LTA | 100 ~ 300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Huomautus: Vaihtovirta ja tasavirta voidaan mitata, ilmoita tilausta varten.
4. Johdotusmenetelmä
● Johdotusliittimien määritelmä
Huomautus: 1. Analoginen lähtö GND on liitettävä Power Groundiin.
2. Valitse oikea virtauksen suunta.
