Tuotteen kuvaus

Suljetun silmukan hallin virta-anturia kutsutaan myös Hallin magneettiseksi tasapainotusvirta-anturiksi. Se sisältää mainitun teorian magneettiseen tasapainotusteoriaan. Toisin sanoen ferromagneettinen kenttäkeskitin keskittää primäärivirran synnyttämän magneettikentän ja kohdistaa sen Hallin komponenttiin. Sitten Hallin komponentin jännitesignaalin lähtö vahvistuu ja siitä tulee tehovahvistimen tulo. Siirtymävirtalähtö virtaa toissijaisen kompensoivan kelan läpi.

Toissijaisen kelan luoma magneettikenttä on päinvastainen kuin primäärivirran tuottama kenttä. Tällä tavoin ensisijainen kenttä kompensoidaan ja Hallin tuotos vähenee vähitellen. Kun ensisijainen kenttä vastaa toista ja siirtymävirta pysyy vakaana, se on magneettinen tasapainotus. Tämä piiri koostuu pääasiassa sähkömagneettisen muuntamisen komponentista, piirivahvistimesta ja taajuusmuuttajakomensointipiiristä.

Ulkonäkö

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensio

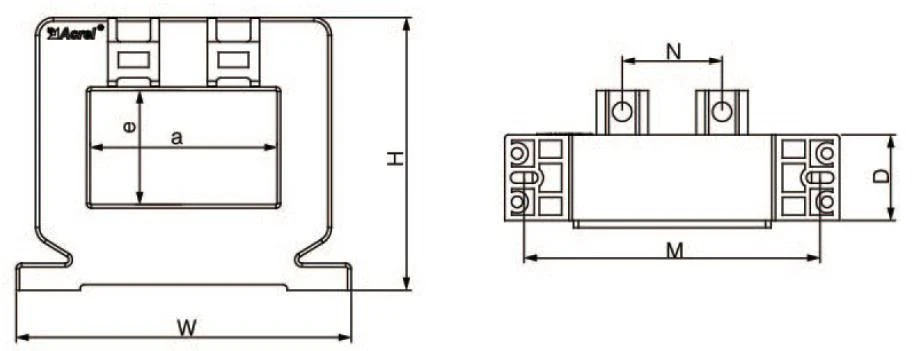

Kuva 1

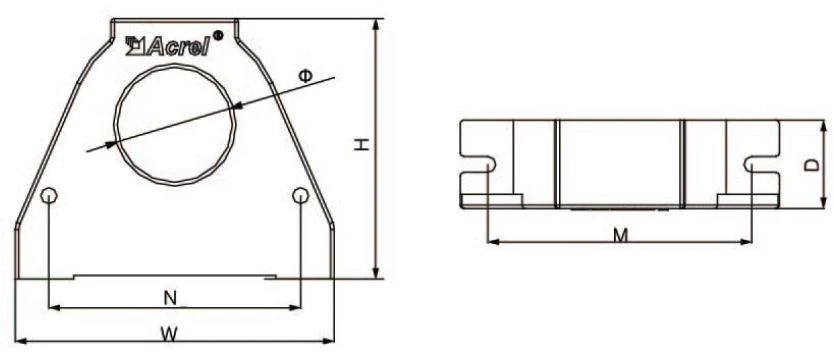

Kuva 2

Koon tekniset tiedot	Ääriviivan koko(mm)			Läpikoko (mm)			Hela koko (mm)		Figuuri
Koon tekniset tiedot	W	H	D	a	e	Φ	M	N	Figuuri
AHKC-E	53	72	16	/	/	21	47	/	Kuva 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Kuva 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Kuva 2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Kuva 2
AHKC-F	74	57	22	43	13	/	/	22	Kuva 2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Kuva 2
AHKC-HATTU	94	76.5	24	52.5	32	/	83	28	Kuva 2

Nykyinen suhde

Spesifikaatio	Nimellisvirta	Virtalähde	Nimellinen lähtö	Aukon mittaus (mm)	Precisio n-tutkinto
AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0~(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	TASA 0~(50-500)A	12V/15V/24 V	4 ~ 20mA	20.5*10.5	1
AHKC-F	0~(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0~(200-1500)A	±15V	5V	52*15	1
AHKC-HATTU	0~(400-2000)A	±15V	5V	52*32	1
