Tuotteen kuvaus

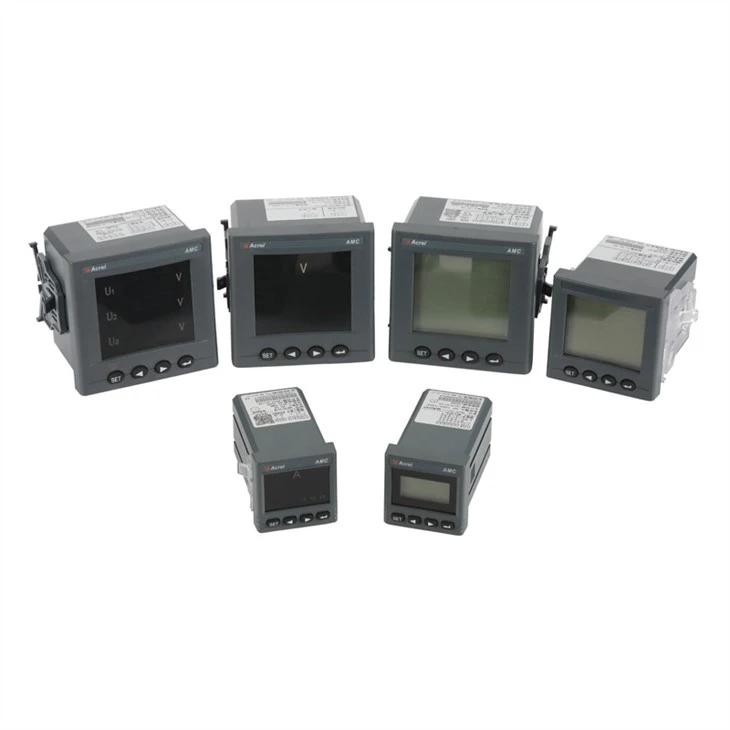

Acrel AMC -sarjan paneelin kolmivaiheinen vaihtovirtamittari, älykäs tehonkeräys- ja valvontalaite on älykäs mittari, joka on suunniteltu tehojärjestelmien, teollisuus- ja kaivosyritysten, yleishyödyllisten laitosten ja älykkäiden rakennusten tehonvalvontatarpeisiin. Se integroi tehoparametrien (kuten yksi- tai kolmivaihevirran, jännitteen ja aktiivisen tehon) mittaamisen. Teho, loisteho, näennäinen teho, taajuus, tehokerroin) ja tehonvalvonta ja arvioinnin hallinta.

Samalla sillä on erilaisia oheisliittymätoimintoja, joista käyttäjät voivat valita: RS485-tiedonsiirtoliitännän avulla MODBUS-RTU-protokolla voi vastata viestintäverkon hallinnan tarpeisiin; 4-20mA analoginen lähtö voi vastata mitattuja sähköisiä parametreja, täyttää DCS Tällaiset liitäntävaatimukset; kytkimen tulolla ja relelähdöllä voi toteuttaa katkaisijan kytkimen "kaukosignaalin" ja "kaukosäätimen" toiminnan.

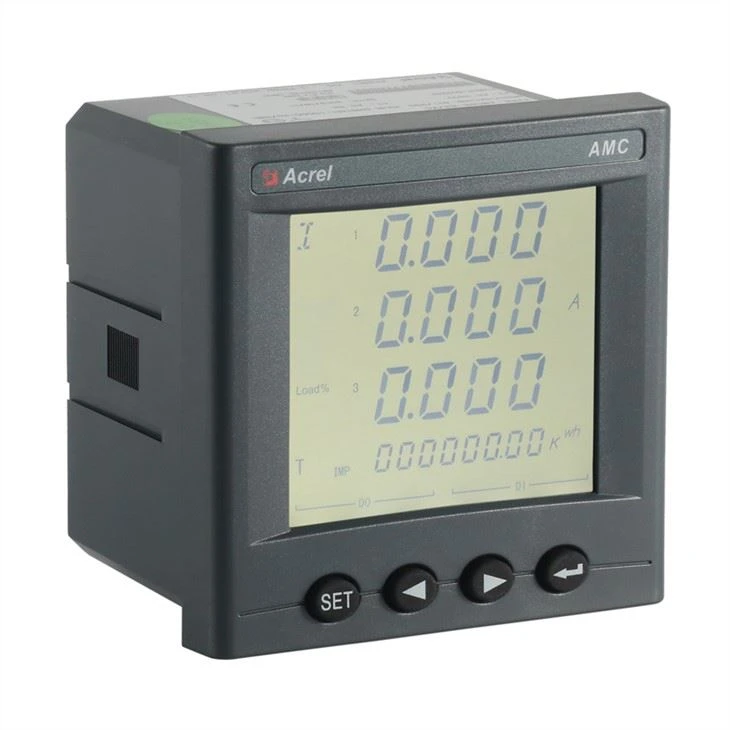

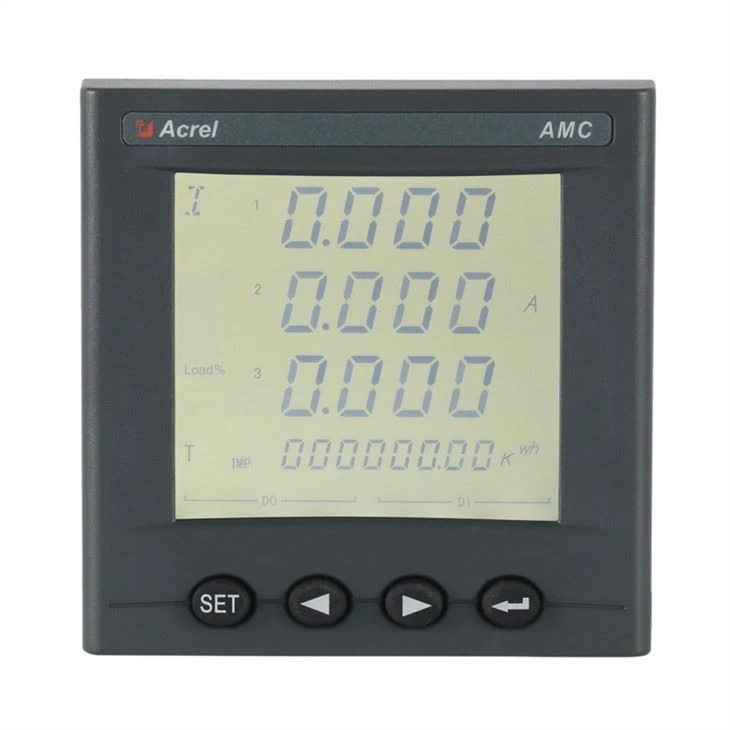

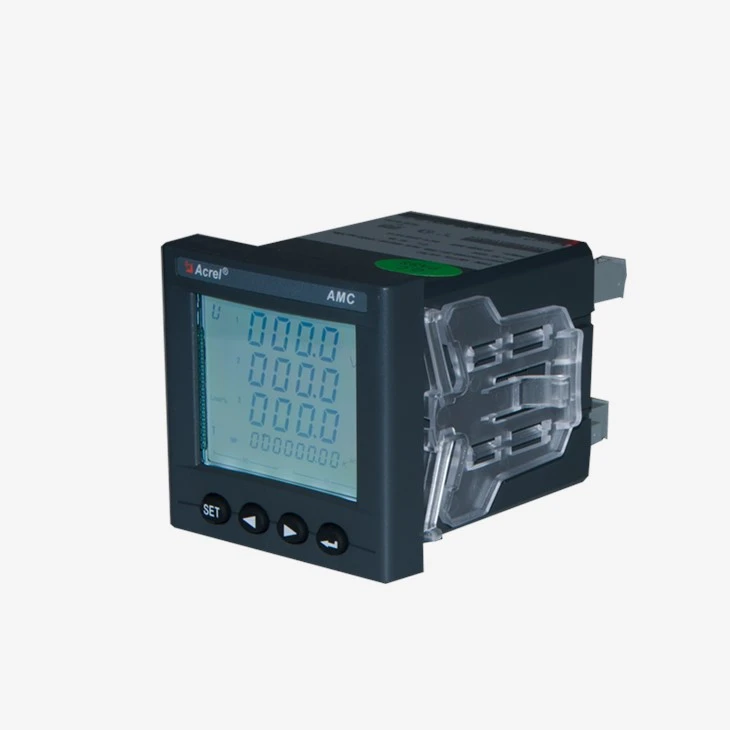

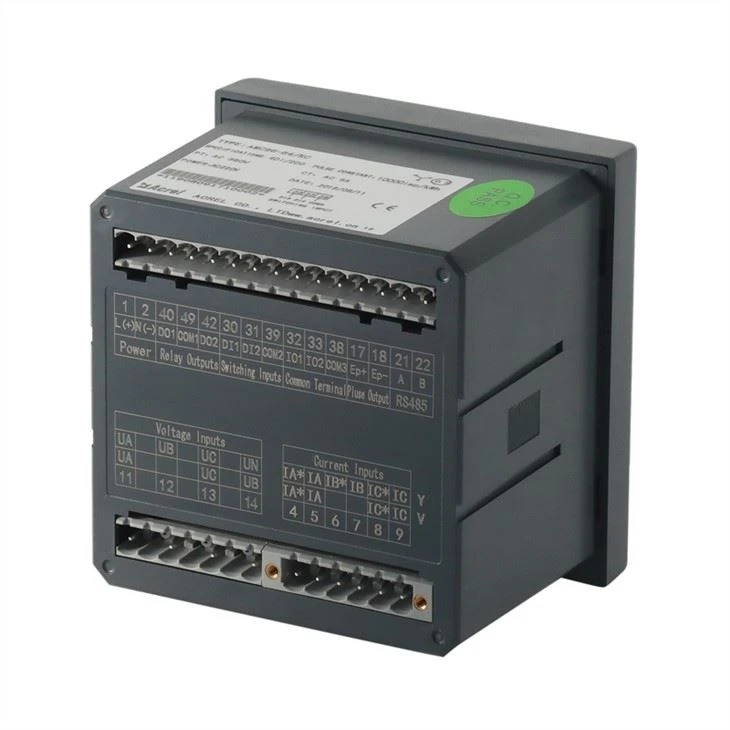

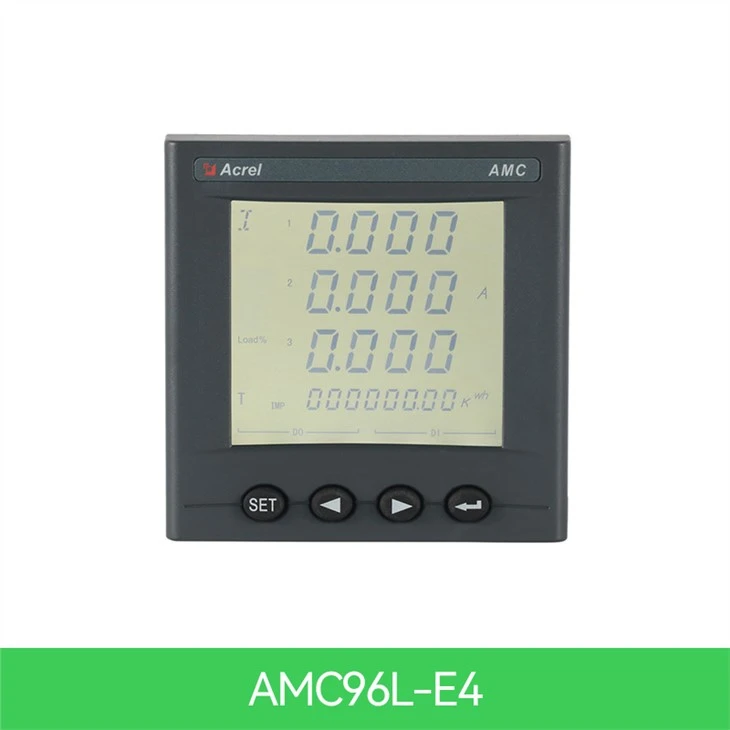

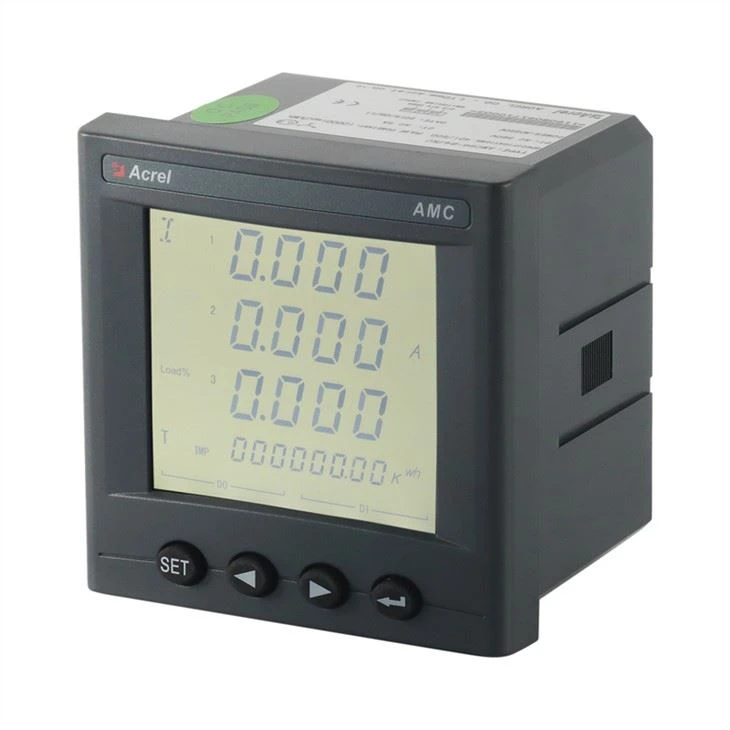

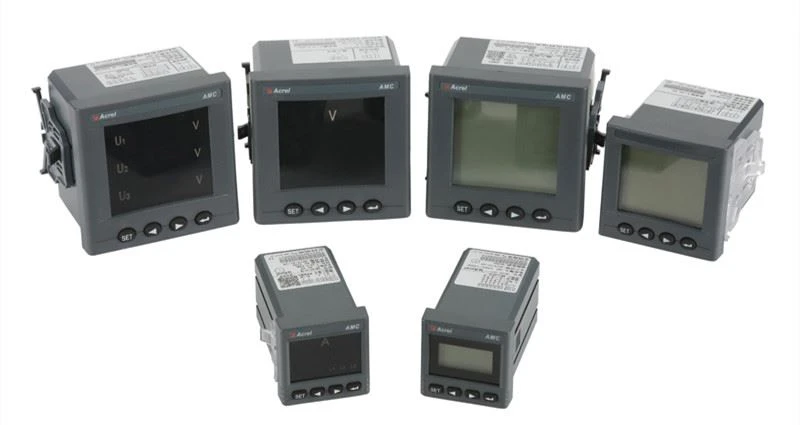

Ulkonäkö

Erittäin kirkattava LED/LCD-näyttöliitäntä, parametrien asetus ja ohjaus painikkeiden avulla, ihanteellinen reaaliaikaisiin tehonvalvontajärjestelmiin. Voi vaihtaa suoraan tavanomaiset teholähettimet ja mittauslaitteet. Älykkäänä, digitaalisena front-end-hankintakomponenttina instrumenttia on käytetty laajalti erilaisissa ohjausjärjestelmissä, SCADA-järjestelmissä ja energianhallintajärjestelmissä.

Parametrit

Tekniset parametrit			Arvo
Tulo	Yhteys		3-vaihe-3-johtiminen, 3-vaihe-4-johtiminen
	Taajuus		45-65 Hz
	Jännite		Luokitus: Kolmivaiheinen: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V(660V)(vain 96 kokoa) Huom.:72 profiili ei sovellu suurjännitesovelluksiin
			Ylikuormitus:1,2-kertaus {jatkuva) : 2-kertaus 1 sekunnin ajan
			Tehonkulutus:<>
	Nykyinen		Luokitus: AC IA、5A
			Ylikuormitus: 1,2-kertaus (jatkuva);10-taitostuke 1 sekunnin ajan
			Tehonkulutus:<>
Tuotos	Sähköenergia		Lähtötila: avoimen keräimen valoliittimen pulssi
			Pulssivakio: 10000imp/kWh (asetettavissa),katso lisätietoja kytkentäkaaviosta;
	Viestintä		RS485port, Modbus -RTU-protokolla, DLT645-protokolla (versiot 07 ja 97), siirtonopeus 1200 ~ 38400
Funktio	Tulon vaihtaminen		Kuiva kosketustulo, sisäänrakennettu virtalähde;
	Lähdön vaihtaminen		Lähtötila: Rele avaa normaalisti kosketuslähtö
			Kosketuskapasiteetti: AC 250V/3A、 DC 30V/3A
	Analoginen lähtö		1-5V,4 - 20mA
Tarkkuusluokka			Taajuus:0.05Hz,Current、Voltage:0.2-luokka,Loistehon teho:l .0class,Reaktiivinen Sähköenergia:l .0class, aktiivinen teho:0.5class,active electric energy: 0.5class,2-31th harmoninen mittaus:±1%
Virtalähde			AC 85-265V DC 100V-350V	virrankulutus≤10VA
Arvopaperi	Tehotaajuus kestää jännitettä		Virtalähteen//kytkimen välillä lähtö// virran tulo//jännite Tulo ja lähetys// viestintä //pulssilähtö//kytkentätulo AC 2 kV 1 min; Virtalähteen、kytkentälähtö、Virran tulo、jännite Tulo AC 2 kV 1 min; Lähetys、Communication、Pulse Output、syöttölaitteen vaihtaminen AC 1kV 1 min;
	Eristys vastus		Tulo、Lähtöpää koneen koteloon >100MΩ
Ympäristö		Lämpötila	työ: -25°C~+65°C varastointi: -40°C ~+80°C
		Kosteus	≤93%RH Ei tiivisty
		Korkeus	≤2500m

Funktion kuvaus

Funktio	Funktion kuvaus	Funktio tarjoaa
Kilowattitunnit	Aktiivinen kWh (positiivinen ja negatiivinen)	■
	Reaktiivinen kWh (positiivinen ja negatiivinen)	■
	A.B, C-jakovaihepositiivisia aktiivisia energia	■
Mittaus sähköparametrien	U、I	■
Mittaus sähköparametrien	P、Q、S、PF、F	■
Mittaus yliaaltojen	2 ~ 31ST Jännite ja virta harmoninen	£
LCD-näyttö	12-bittinen osa LCD-näyttö, taustavalo	■
Avain ohjelmointi	4 avainta viestintään ja asetettuun Parametrit	■
Pulssin lähtö	Aktiivinen pulssilähtö	■
Analoginen Analoginen lähtö	2DI2DO	■
Viestintä	Tiedonsiirtoliitäntä: RS485, Viestintäprotokolla: MODBUS-RTU	■
SOE	Tapahtuman tietue	£

( ■ £ valinnainen )

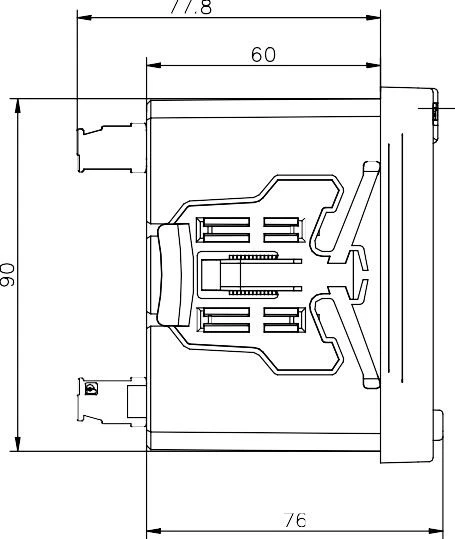

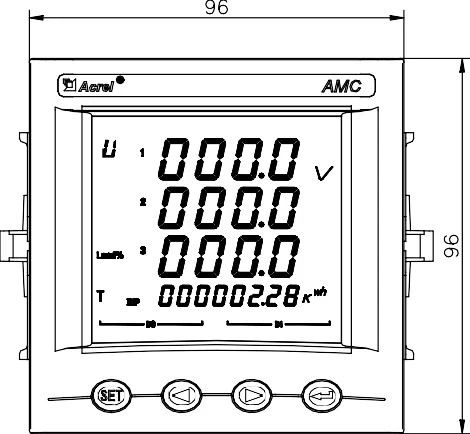

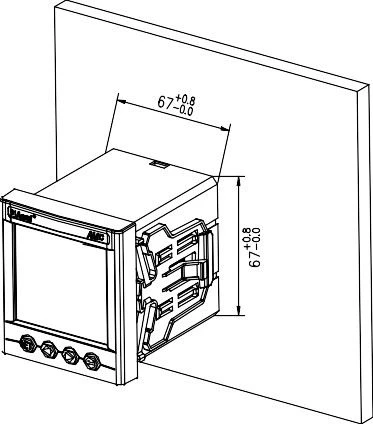

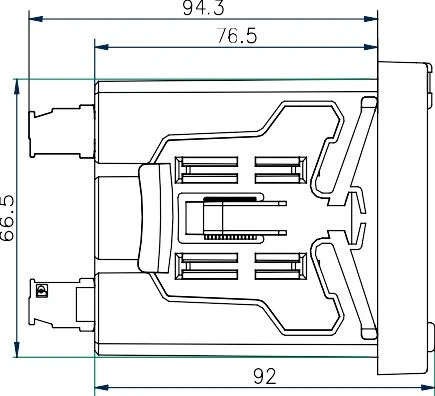

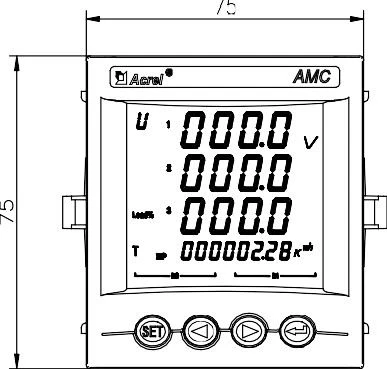

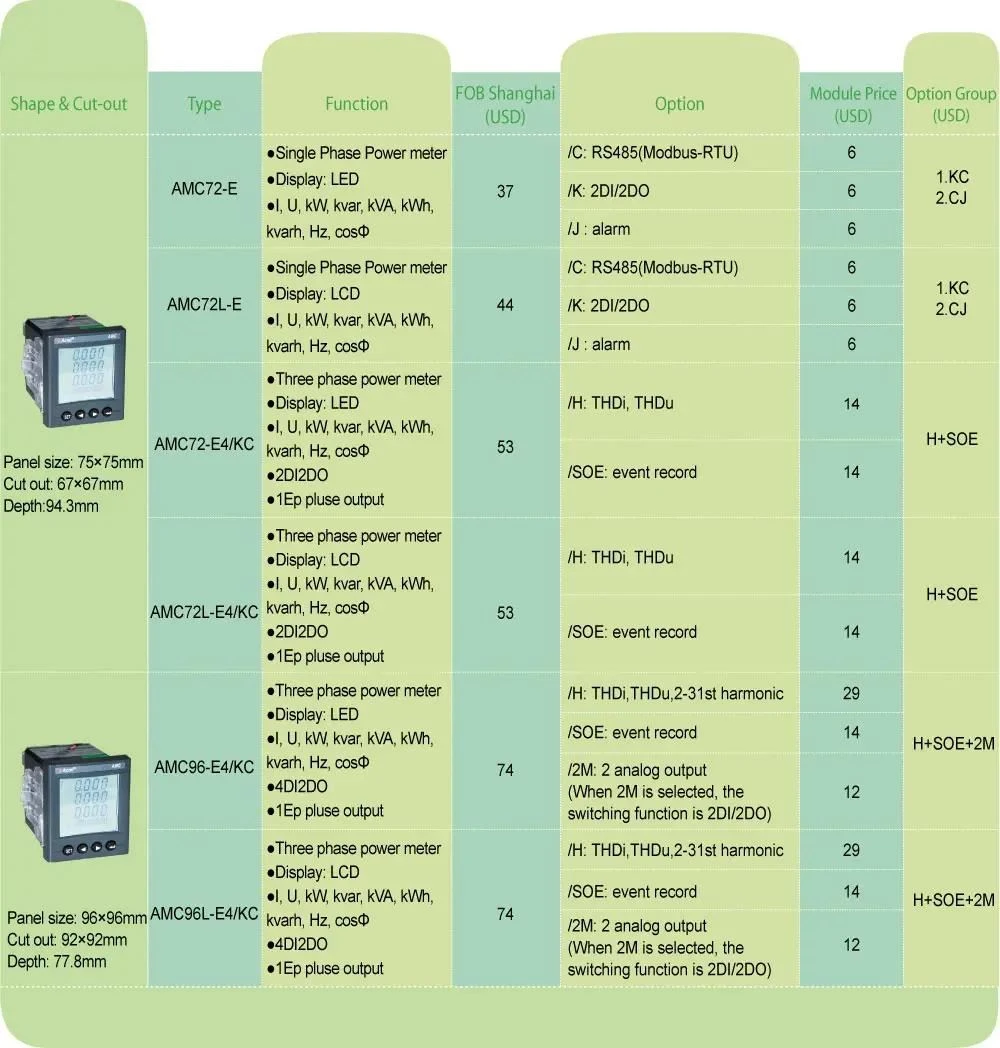

Mitat

Hahmotella	etulevyn koko		kotelon koko			katkaisun koko
Hahmotella	leveys	korkeus	leveys	korkeus	syvyys	leveys	korkeus
72 neliötä	75	75	66.5	66.5	94.3	67	67
96 neliötä	96	96	90	90	77.8	92	92
