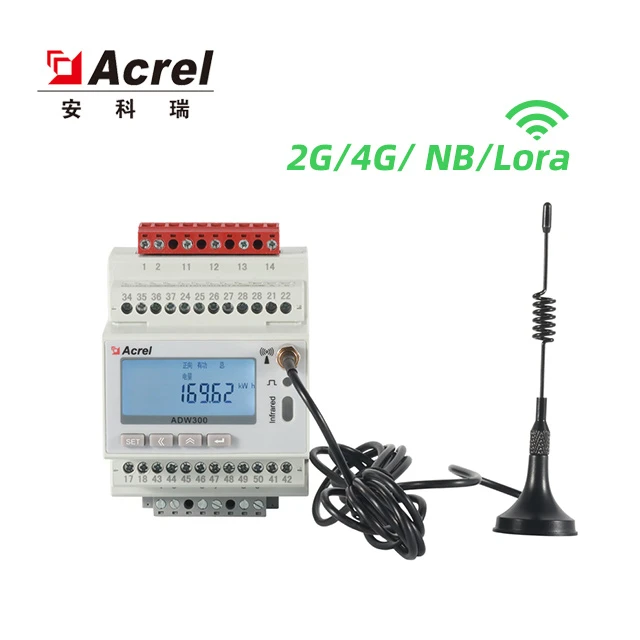

Kuvaus

Acrel Wirelessin kolmivaiheenergiamittaria käytetään pääasiassa mittaamaan aktiivisen energian kolmea vaihetta pienjänniteverkoissa. Tässä langattomassa energiamittarissa on etuja, kuten kompakti koko, erittäin tarkka ja monipuolinen ominaisuus. Eri vaatimusten mukaan.

On olemassa monia viestintätoimintoja, kuten RS485-viestintä, 2G, NB, 4G, WiFi lisäämällä uusi nykyinen näytteenottotila ulkoisella muuntajalla. Se voidaan asentaa joustavasti jakelulaatikkoon, jotta saavutetaan alanimikkeen sähköenergian mittaus-, käyttö- ja huoltovalvonta- tai tehonvalvontavaatimukset eri alueille ja eri kuormille.

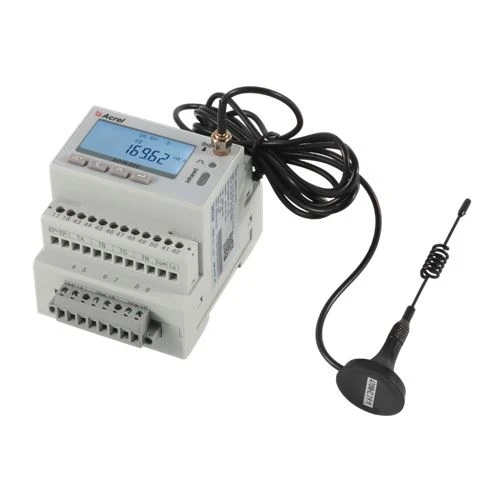

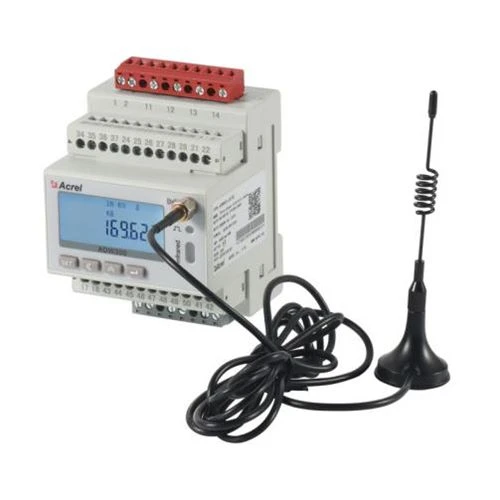

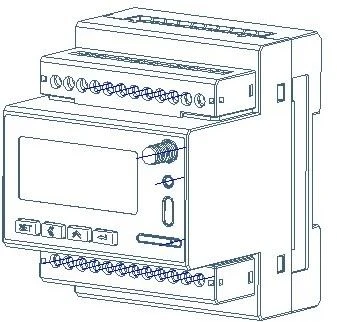

Ulkonäkö

Pienen tehon, laaja-alaisen verkkotekniikan (LPWAN) lisääntyessä, kuten Acrel's LoRa -laitteet ja LoRaWAN-avoin protokolla, uudet älykkäät sähkönmittausratkaisut ovat osoittautumassa houkuttelevaksi vaihtoehdoksi muille yhteysvaihtoehdoille sekä esineiden internetin (IoT) verkoille että älykkäille verkkosovelluksille. Lora/LoRaWAN-energiamittarit mahdollistavat energiamittarien lukemien hankinnan ja tietojen siirtämisen usean kilometrin etäisyydeltä aggregointia varten.

Parametrit

Jännitteen tulo	Nimellisjännite	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Viittaus taajuus	50 Hz
	Kulutus	<0.5va(each>
Nykyinen syöte	Syöttövirta	3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W)
	Aloita nykyinen	1‰Ib (luokka0.5S), 4‰Ib(Luokka1)
	Kulutus	<1va(each>
Lisävirta	Virtalähde	AC85 ~ 265V
Lisävirta	Tehonkulutus	<>
Mittauksen suorituskyky	Standardi	IEC62053-22:2003, IEC62053-21:2003
	Aktiivinen energia tarkkuus	Luokka0.5S(ADW300), Luokka1(ADW300W)
	Lämpötila tarkkuus	±2°C
Pulssi	Pulssin leveys	80±20ms
Pulssi	Pulssivakio	6400imp/kWh, 400imp/kWh
Viestintä	Langaton	Lähetys 470 MHz: llä ja suurin etäisyys avoimessa tilassa on 1 km; 2G; NB;4G
	Infrapuna viestintä	Vakionopeus on 1200
	Rajapinta	RS485(A、B)
	Yhteystila	Suojatut kierretyt parijohtimet
	Protokolla	MODBUS-RTU

Funktion kuvaus

Funktio	Funktion kuvaus	Funktion tarjoaminen
Näyttötila	LCD	■
Energian mittaus	Aktiivinen kWh (positiivinen ja negatiivinen), kvadrantti reaktiivinen tehoenergia	■
Sähköinen mittaus	U、I、 P、Q、S、PF、F	■
Harmoninen funktio	THDv、Harmonicon 2nd-31st	■
Pulssin lähtö	Aktiivinen pulssilähtö	■
Kolmivaiheinen epätasapainoaste	Jännitteen epätasapaino, virran epätasapaino	■
Lämpötilan mittaus	Lämpötilan A/B/C/N lämpötila (Vaihtoehtoinen kuvio: T)	□
DI/DO	4DI,2DO(Vaihtoehtoinen kuvio: K)	□
Nykyisen jälkeen	Yksisuuntainen virran jälkeen (Alternatecon figuration:L)	□
LED-näyttö	Pulssin LED-näyttö	■
Ulkoinen virtamuuntaja	Ulkoinen avoimen tyypin nykyinen muuntaja (Vaihtoehtoinen kuvio: W)	□
Sähköinen parametri	Alijännite, alivirta, ylivirta, alikuormitus jne.	■
Viestintä	Infrapunayhteys	■
	RS485(Vaihtoehtoinen kuvio: C)	□
	Langaton lähetys 470MHz:llä (Vaihtoehtoinen kuvio: LR)	□
	GPRS(Vaihtoehtoinen kuvio:2G)	□
	NB-IOT(Vaihtoehtoinen kuvio: NB)	□
	4G(Vaihtoehtoinen kuvio:4G)	□

( ■ □ valinnainen )

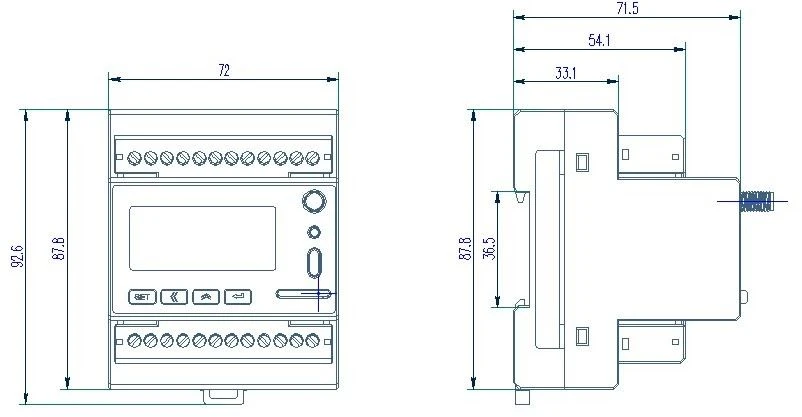

Mitat

Jäännösvirtamuuntajan mitat

Eritelmät	CurrentRating	Sisähalkaisija Φ mm	Ulkohalkaisija Φ mm	Paino
AKH-0.66L45	16~ 100A	45	76	0.18
AKH-0,66L80	100 ~ 250A	80	120	0.42
AKH-0.66L100	250 ~ 400A	100	140	0.50
AKH-0.66L150	400 ~ 800A	150	190	1.32
AKH-0.66L200	800 ~ 1500A	200	240	1.94
