Kuvaus

Langatonta ADW350-mittausmittaria käytetään pääasiassa kolmivaiheisen aktiivisen energian mittaamiseen pienjänniteverkoissa. Tuotteella on etuja, kuten kompakti koko, erittäin tarkka ja monipuolinen ominaisuus. Eri vaatimusten mukaan on olemassa monia viestintätoimintoja, kuten RS485-viestintä, NB, 4G, lisäämällä uusi nykyinen näytteenottotila ulkoisella muuntajalla.

Se voidaan asentaa joustavasti jakelulaatikkoon, jotta saavutetaan alanimikkeen sähköenergian mittaus-, käyttö- ja huoltovalvonta- tai tehonvalvontavaatimukset eri alueille ja eri kuormille.

Parametri

Jännitteen tulo	Nimellisjännite	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Viittaus taajuus	AC: 50Hz
	Kulutus	<0.5va (each="">
Nykyinen syöte	Syöttövirta	AC: 3×20(100)A DC: 50A,100A
Nykyinen syöte	Kulutus	<1va (each="">
Lisävirta	Virtalähde	AC: 85 ~ 265V DC: 48V±20%
Lisävirta	Tehonkulutus	<>
Mittauksen suorituskyky	Sähköinen parametri	Nelinumerotaso 0.5
Mittauksen suorituskyky	Aktiivinen energia tarkkuus	Luokka 1
	Lämpötila-alue	-40°C~100°C
	Lämpötila tarkkuus	±2°C
TEHDÄ	Yhteyshenkilön luokitus	5A,AC250V/DC30V
Pulssi	Pulssin leveys	80±20ms
Pulssi	Pulssivakio	AC:400imp/kWh DC:1600imp/kWh
Viestintä	Langaton	2G;NB;4G
	Infrapuna viestintä	Vakionopeus on 1200
	Rajapinta	RS485(A、B)
	Yhteystila	Suojatut kierretyt parijohtimet
	Protokolla	MODBUS-RTU

Tarkkuus

Nelinumerotaso 0.5
Mittaus
U, I, P, Q, S, PF, F
Harmoninen funktio

THDv, 2.
DI/DO
3DO

Mittauskanava

3 DC-kanava tai 1 AC-kanava kolme vaihe

Mitat(L*W*H)
72 * 71,5 * 92,6mm
Asennus
DIN 35 mm
Viestintä
NB-IOT, Infrapuna, 2G, 4G
Lämpötilan mittaus
Kaksisuuntainen lämpötila

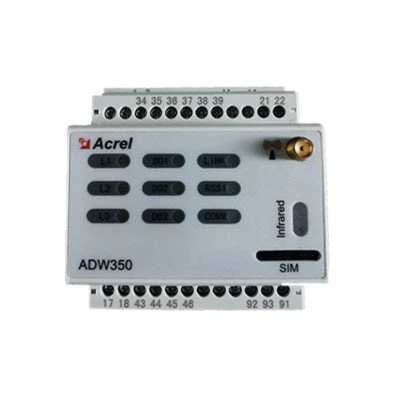

Ulkonäkö

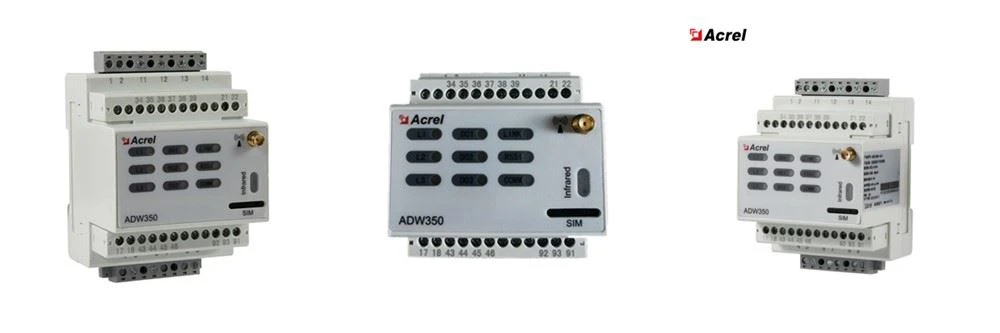

112999a_

Dc-muuntajan valitseminen

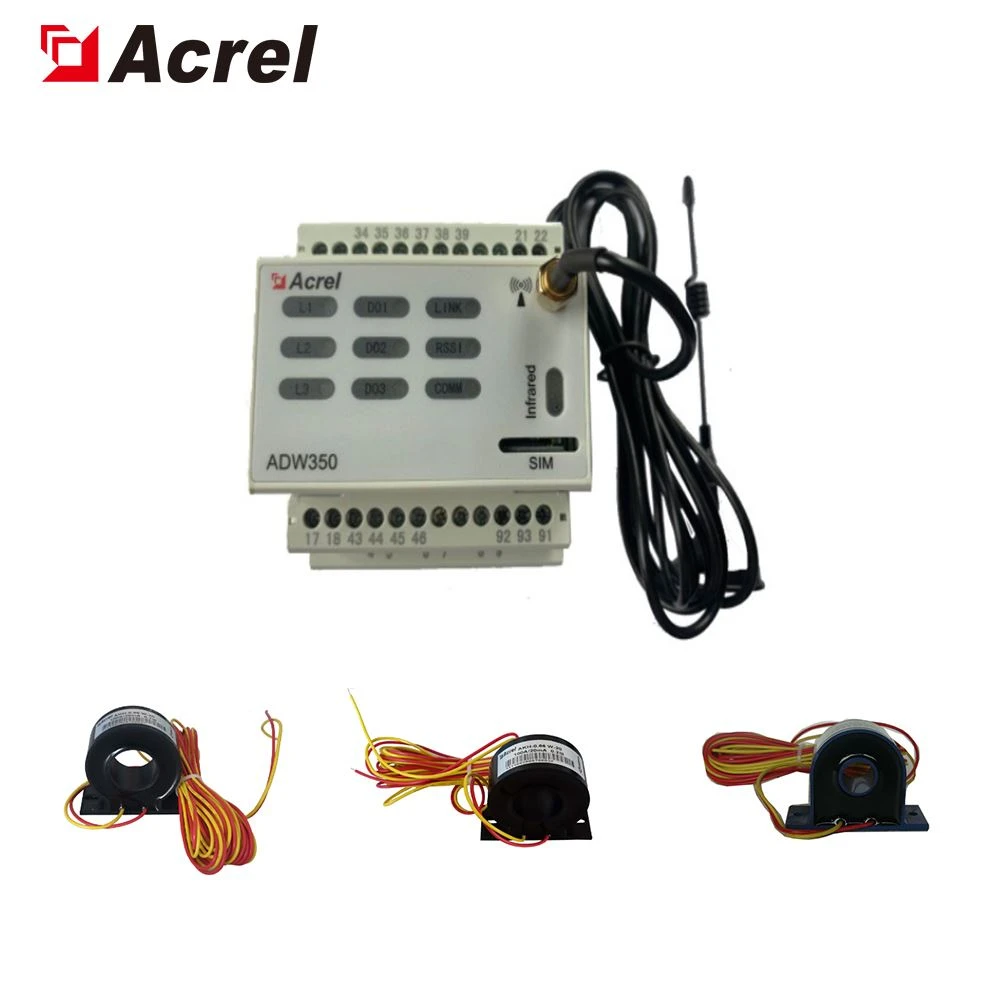

with ct ac

ADW350 Langaton DC Multi-Loop Din Rail Energy Meter -mittaria käytetään pääasiassa tasavirta- tai kolmen vaihtovirta-aktiivisen energian mittaamiseen pienjänniteverkossa. Tuotteella on etuja, kuten kompakti koko, erittäin tarkka ja monipuolinen ominaisuus.

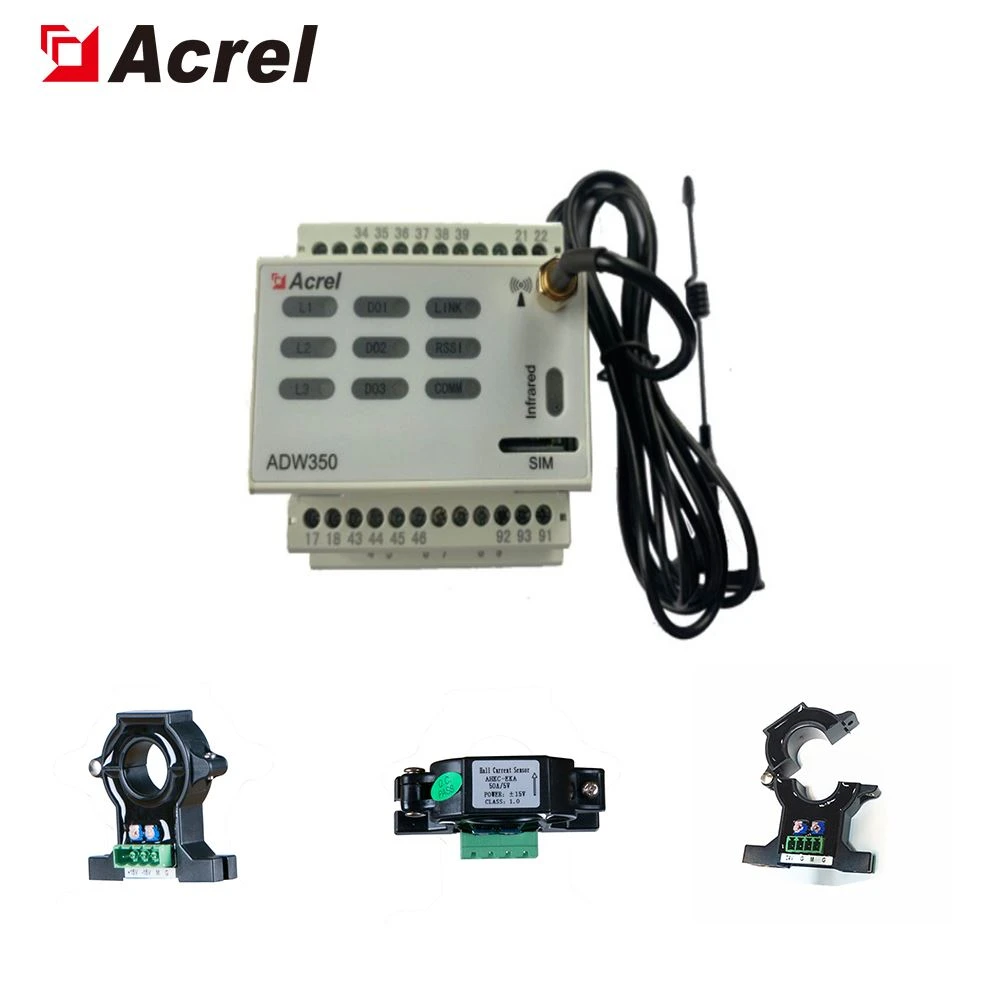

with hall dc

Se voidaan asentaa joustavasti jakelulaatikkoon, jotta saavutetaan alanimikkeen sähköenergian mittaus-, käyttö- ja huoltovalvonta- tai tehonvalvontavaatimukset eri alueille ja eri kuormille.

Eri vaatimusten mukaan on olemassa monia viestintätoimintoja, kuten RS485-viestintä, NB, 4G, lisäämällä uusi nykyinen näytteenottotila ulkoisella muuntajalla.
