Kuvaus

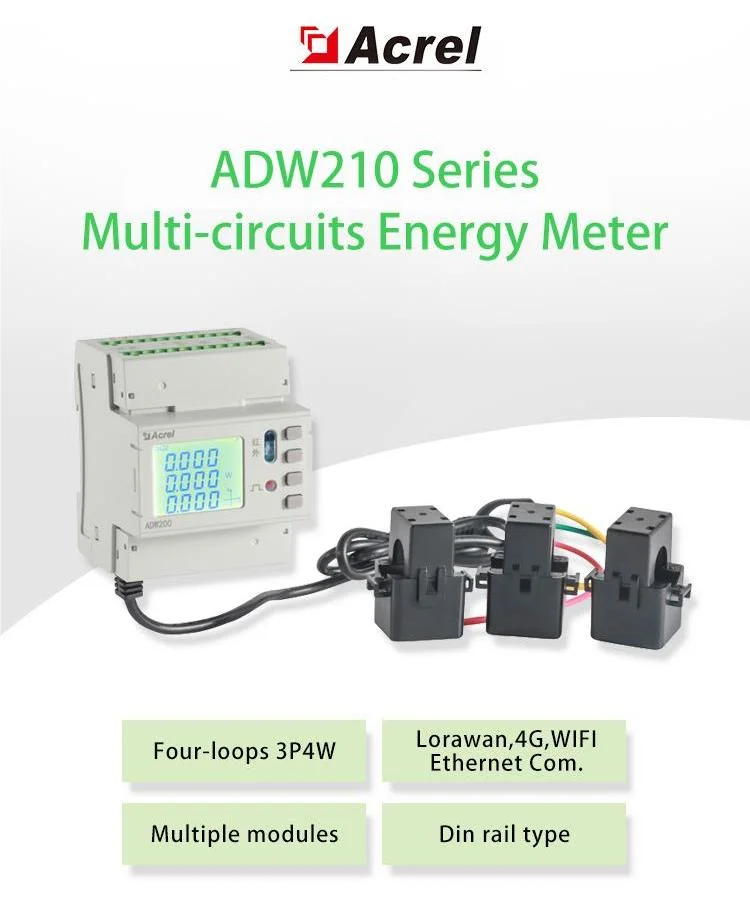

ADW210

Acrel ADW2XX -sarjan kiskotyyppisiä monisilmukkaisia tehomittareita käytetään pääasiassa useiden kolmivaiheisten piirien täydellisten sähköparametrien mittaamiseen. Jopa neljä kolmivaiheista silmukkavirtatuloa voidaan kytkeä samanaikaisesti. Se voi mitata jännitettä ja virtaa, tehoa, tehokerrointa, vaihekulmaa, epätasapainoa, harmonisia ja muita parametreja.

Tarkkuus

Aktiivinen teho: luokka 1
Loisteho: luokka 2

Taajuus

Alue: 50 - 60Hz

Pulssilähtö

Aktiivinen pulssilähtö ja reaktiivinen pulssilähtö

Kulutus

<0.5VA(Single phase)

Mitat (P*L*K)

Paneelin koko (P × L): 72 * 97,7 * 36 mm

Langaton

Lähetys taajuudella 470 MHz ja maksimietäisyys avoimessa tilassa on 1 km; 2G; HUOM

Käynnistysvirta

4‰lb

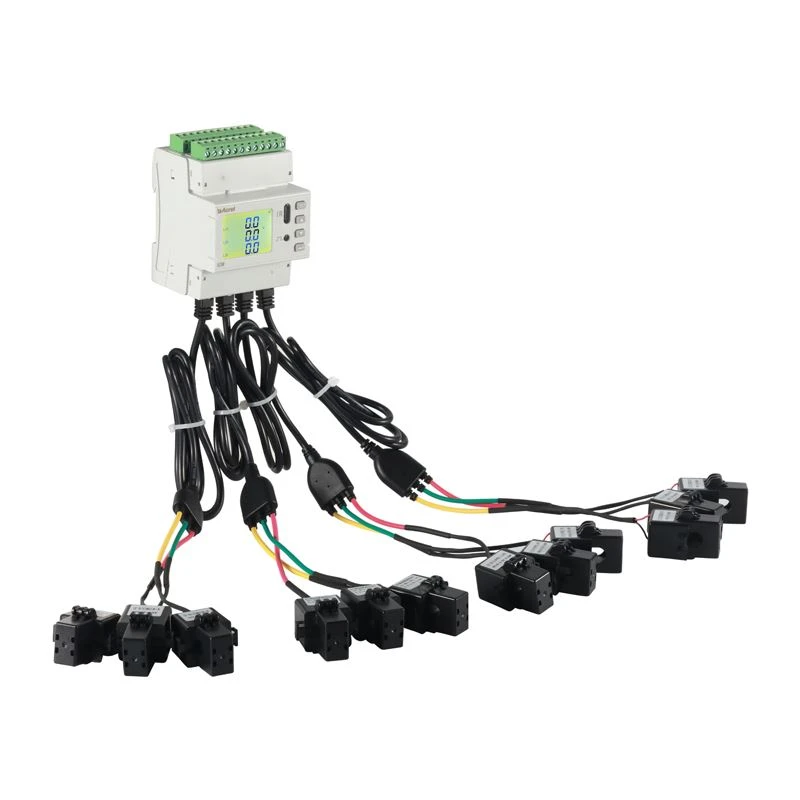

xxxx

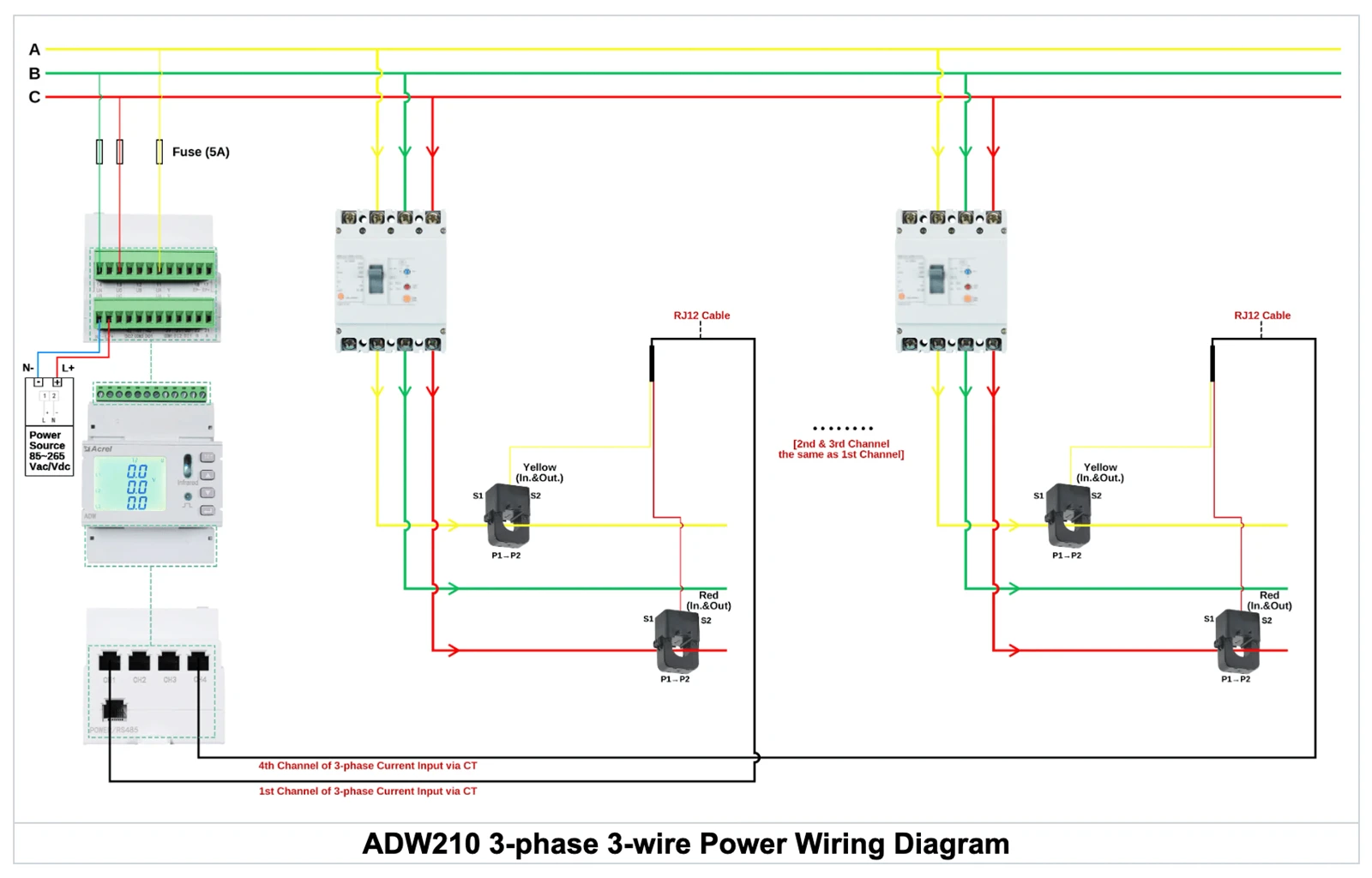

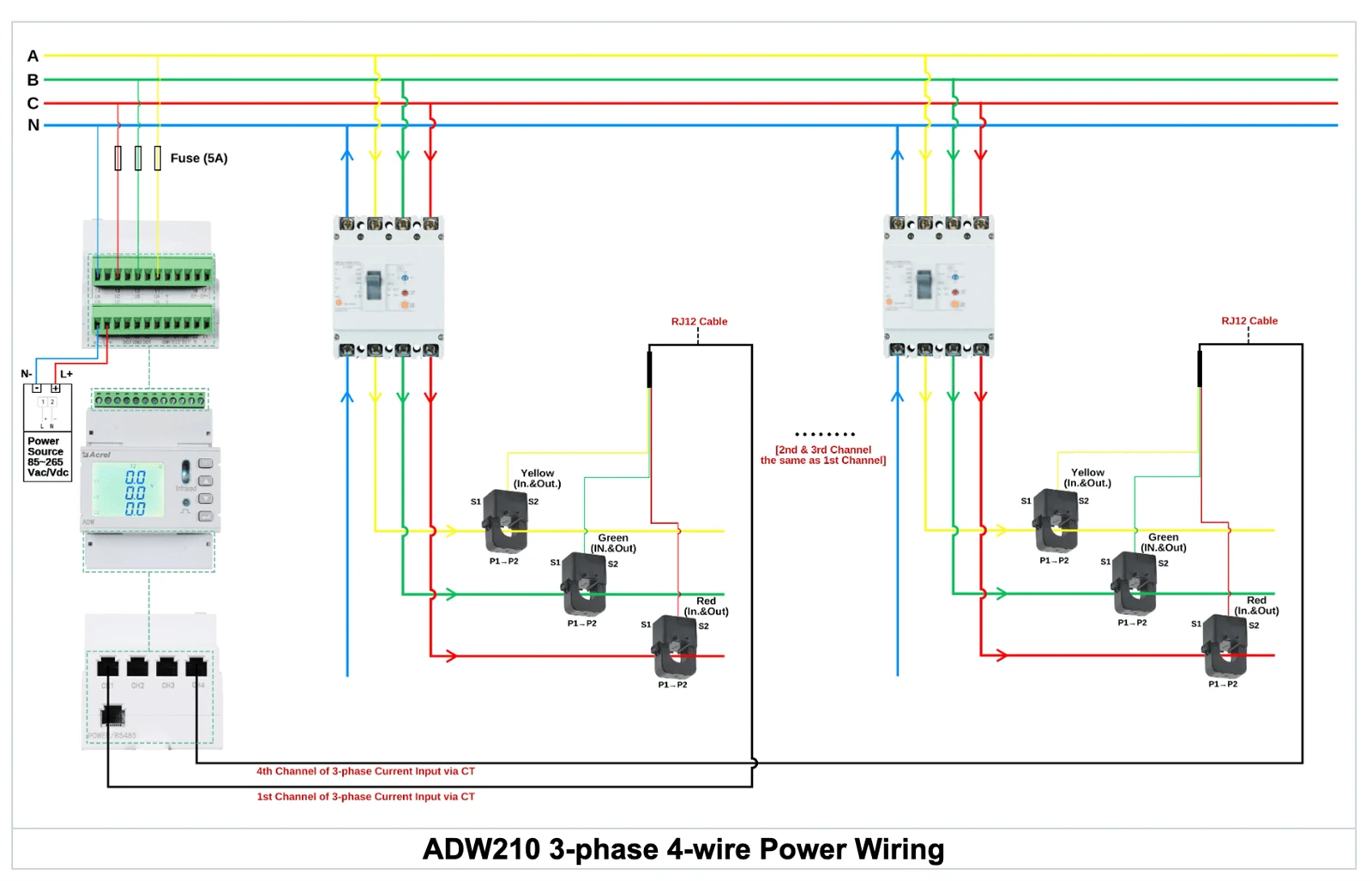

Erittely		3 vaihe 3 johtoa, 3 vaihe 4 johtoa
Jännite	Nimellisjännite	3*220/380V
	Kulutus	<0.5VA
Nykyinen	Tulovirta	5A,100A
	Kulutus	<0.5VA
Tarkkuus	Nykyinen	Luokka 0.5
	Aktiivinen teho	Luokka 1
	Loisteho	Luokka 2
Viestintä		RS485 (Modbus-RTU)
Suhteellinen kosteus		Vähemmän tai yhtä suuri kuin 95 % (ei kondensaatiota)
Outline	PLK(mm)	7297.936
Lämpötila	Toiminnassa	-25~55 astetta
Lämpötila	Varastointi	-40~80 astetta
Kosteus		Vähemmän tai yhtä suuri kuin 95 % (ei kondensaatiota)
Korkeus		<2000m

Toiminto

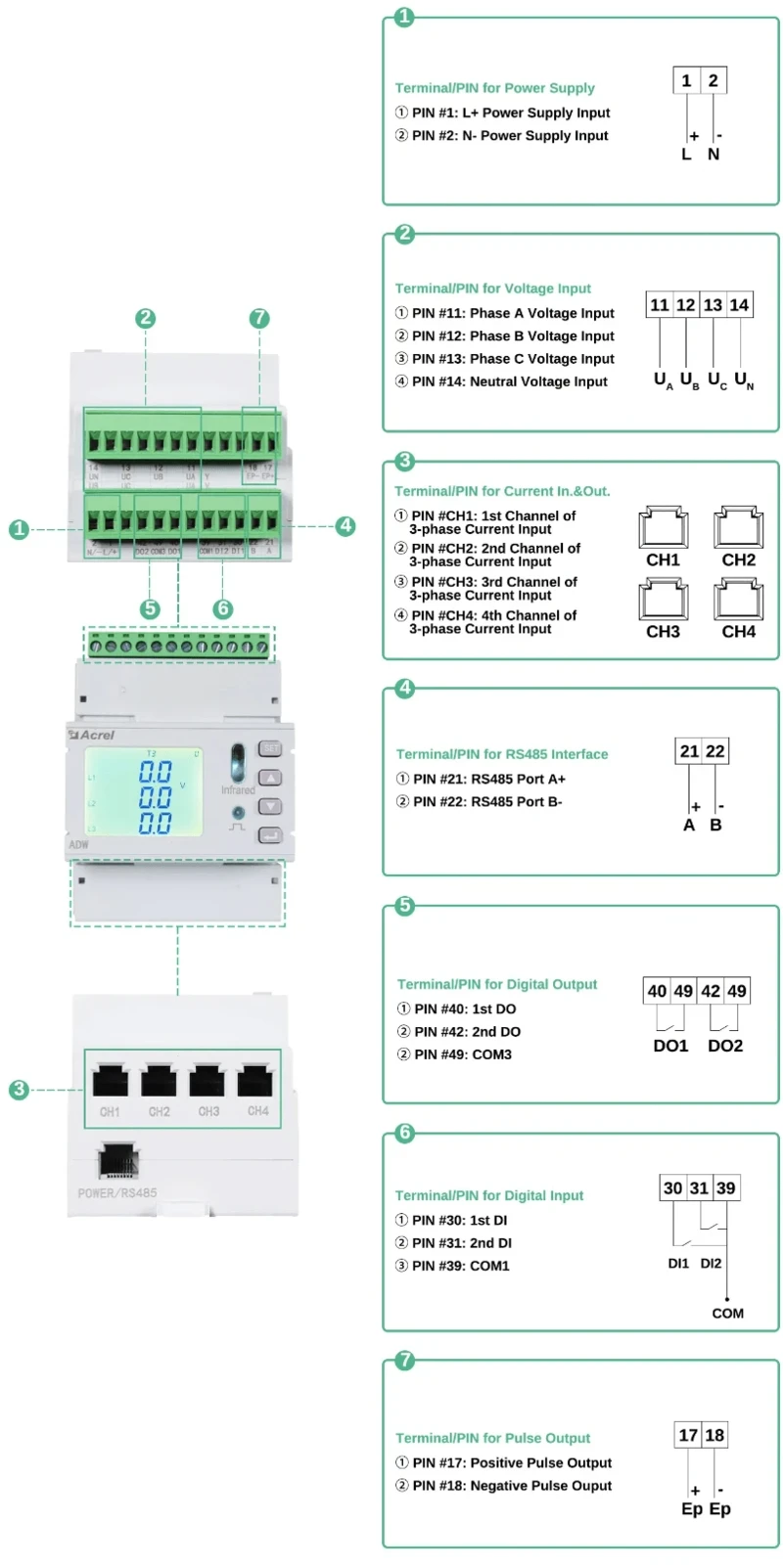

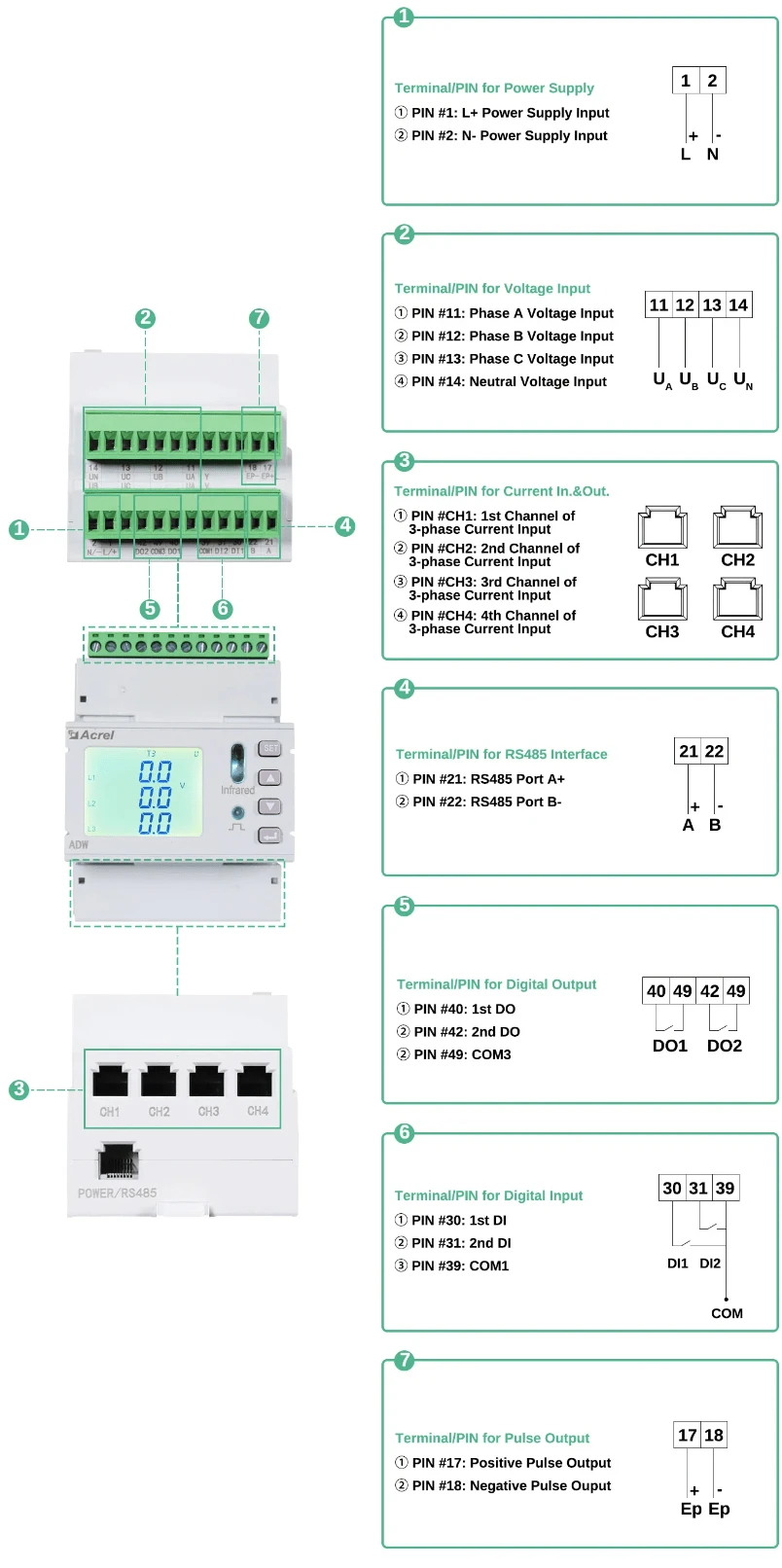

ADW210-sarjan kiskotyyppisiä monisilmukkaisia AC-kolmivaiheisia energianvalvontatehomittareita käytetään pääasiassa useiden kolmivaiheisten silmukoiden sähköisten parametrien mittaamiseen. Ne voivat kytkeä samanaikaisesti jopa neljän kolmivaiheisen silmukan virtatuloon.

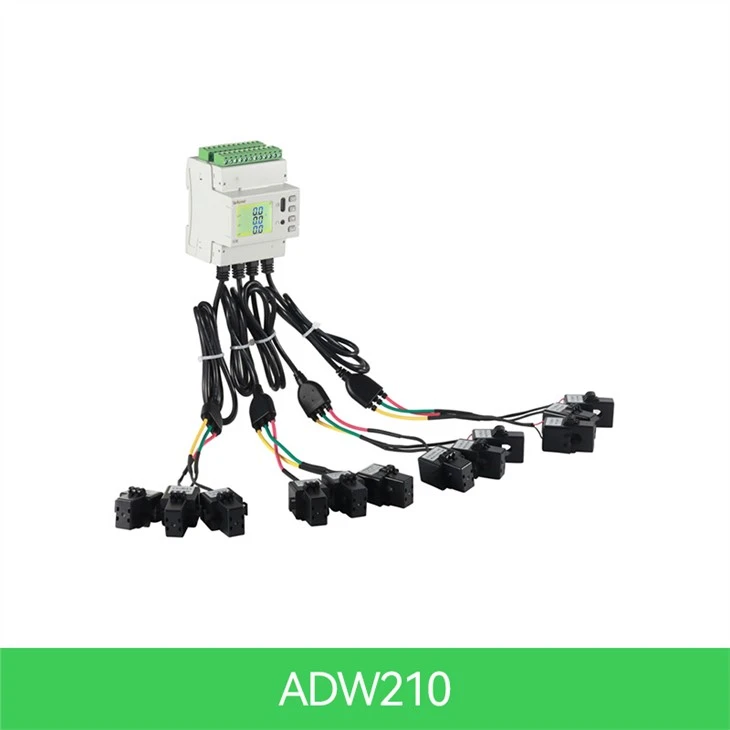

ADW210

●N (1, 2, 3, 4) kolmivaihepiirin täyssähköinen parametrimittaus, ulkoinen virtamuuntaja;

● Valvo kolmivaiheista jännitettä/virtaa, nollasekvenssivirtaa ja taajuutta;

● Valvo kolmivaiheista tehoa, kokonaistehoa (aktiivinen, lois- ja näennäinen);

●Valvo kolmivaiheista tehokerrointa ja kokonaistehokerrointa;

● Valvo jännitteen/virran vaihekulmaa, jännitteen/virran epätasapainoastetta;

● Valvo jännitteen ja virran kokonaisaallot ja 2-31 aliharmoniset;

● Kuluvan kuukauden ja viime kuukauden jännitteen, virran ja tehon äärimmäiset tietueet;

●Maksimivirta, enimmäistehontarve ja reaaliaikainen virta, reaaliaikainen virrantarve;

●200 tapahtumatietuetta, DIDO-toiminnan tallennus;

●Tukee ylijännitettä, ylivirtaa, vaihevikaa, DI-kytkentää ja muuta hälytyslähtöä;

●4-aikavyöhyke 14-aikanopeuden asetus;

●Neljän kvadrantin sähköenergia, 12-kuukauden sähköenergiatilastot moninkertaisesti;

●31 päivää neljän neljänneksen ja moninopeuksisen sähköenergian jäädyttämistä, eteenpäin ja taaksepäin sähköenergian mittausta;

●Kaksisuuntainen kytkintulo, kaksisuuntainen kytkinlähtö, RS485-tiedonsiirto, aktiivinen pulssilähtö (vastaava silmukka voidaan kytkeä).

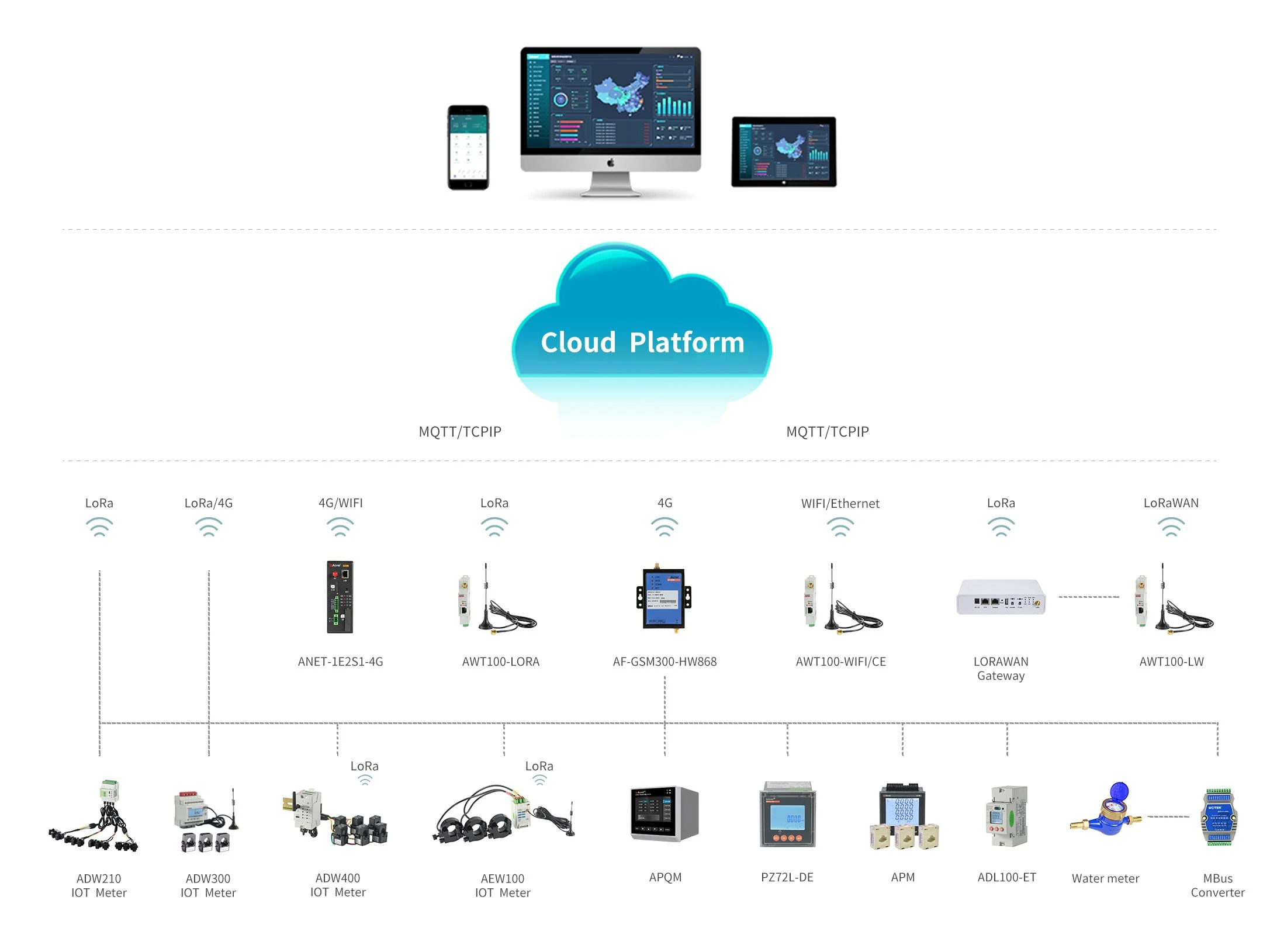

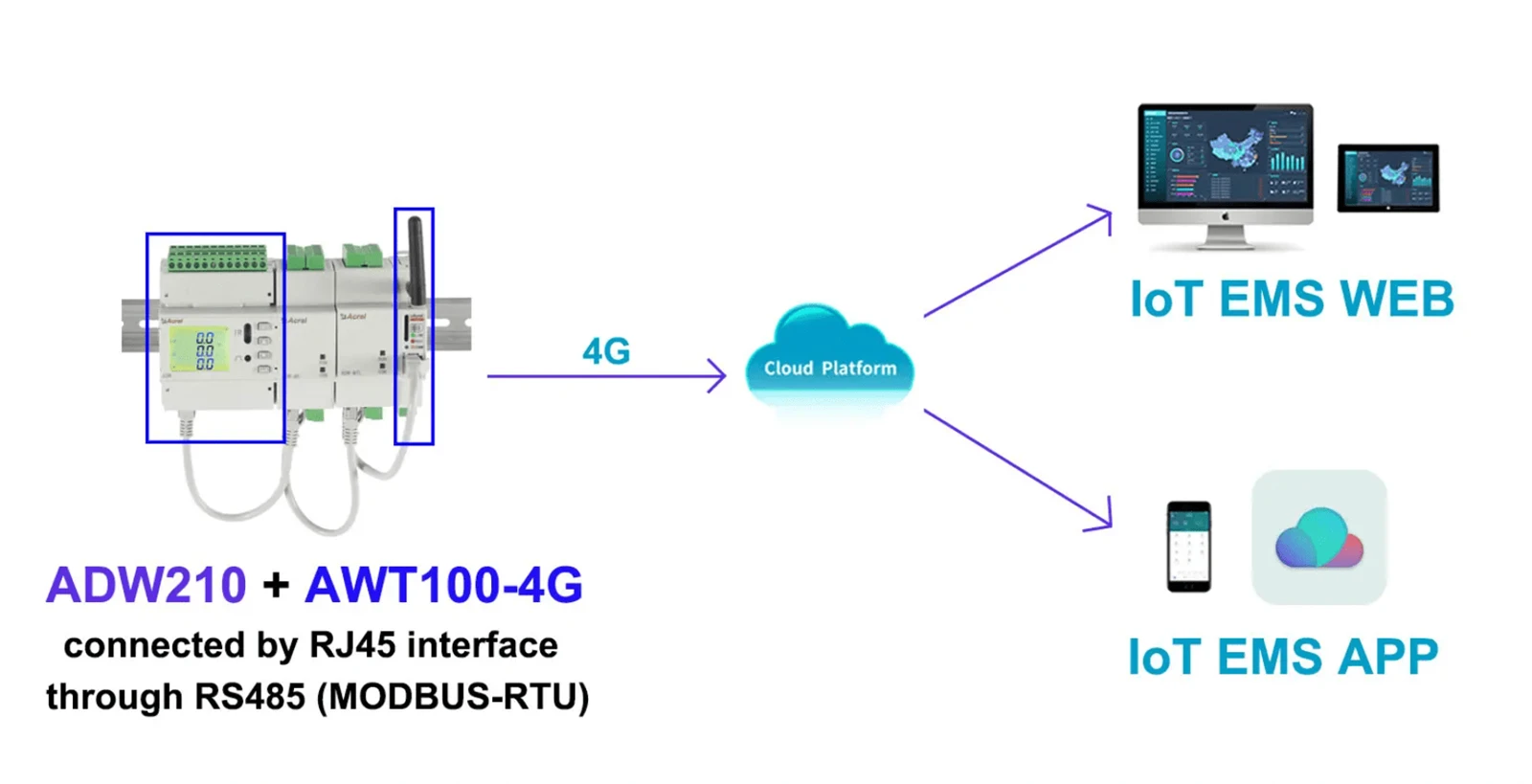

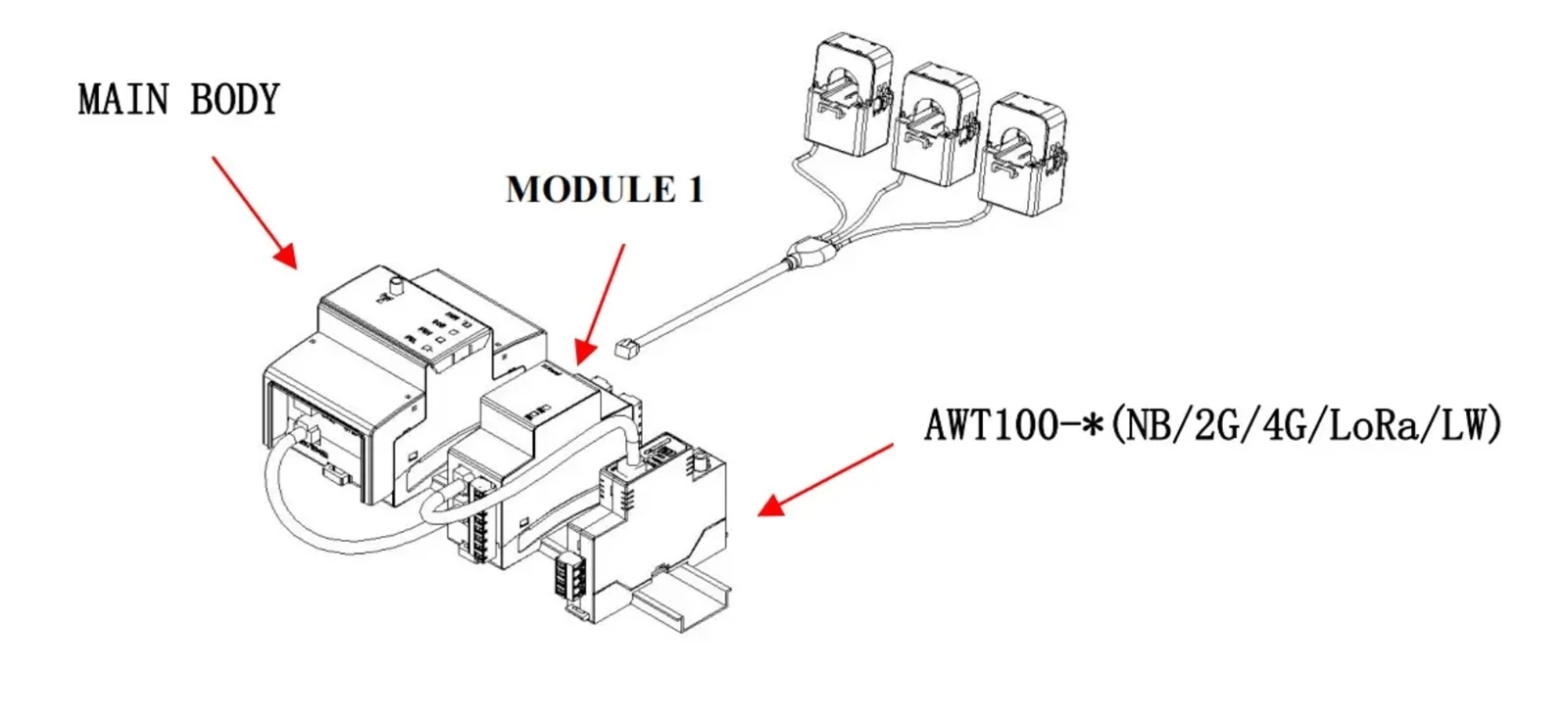

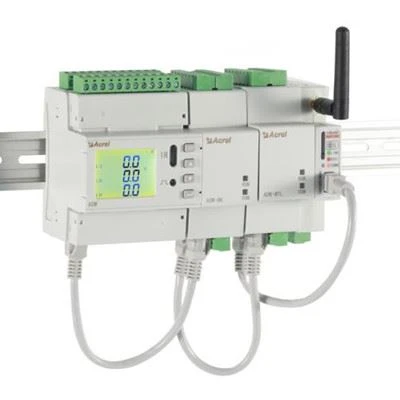

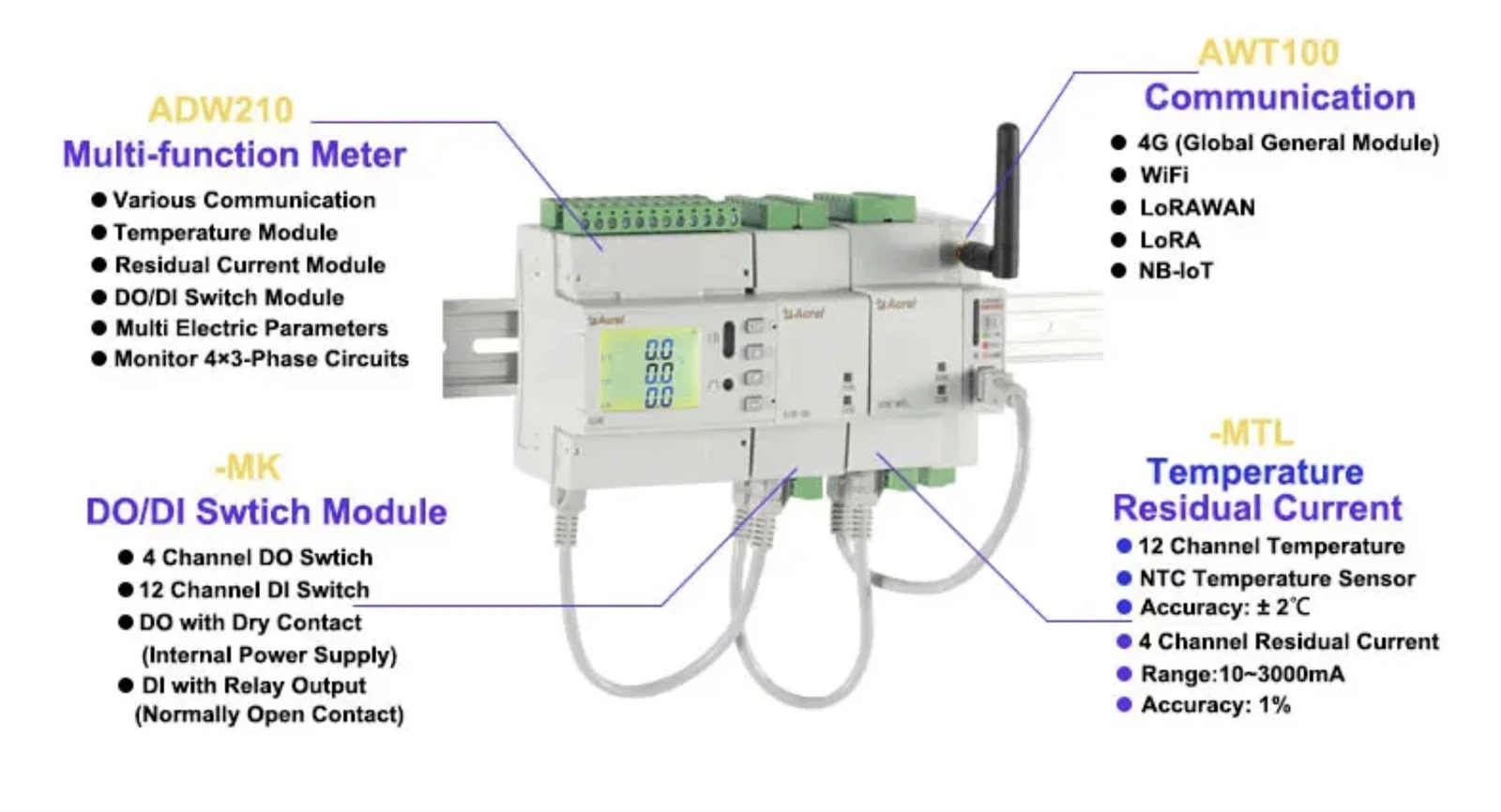

Laajennettu viestintämoduuli --- AWT100:

●AWT100

● 4G (Global General Module)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Laajennettu moduuli	Kuvaus
AWT100 tiedonsiirtomoduuli	4G (globaali yleinen moduuli)
	4G (Etelä-Amerikan moduuli)
	LoRaWAN (868 MHz, 923 MHz)
	LoRa (460–510 MHz)
	HUOM-IoT

LaajennettuKaapelin lämpötilan ja jäännösvirran mittausmoduuli --- MTL

●MTL

● Lämpötilan mittaus: -20 aste ~+100 astetta

● Jäännösvirran mittaus: 10 ~ 3000 mA

● Tarkkuus: Lämpötila: ± 2 astetta ; Jäännösvirta: 1 % (luokka 1)

product-482-408

Laajennettu moduuli	Kuvaus
-MTC lämpötila & Jäännösvirta Mittausmoduuli	Lämpötilan mittaus	-20 astetta ~+100 astetta
	Jäännösvirran mittaus	10-3000 mA
	Tarkkuus	Lämpötila:± 2 astetta ; Jäännösvirta: 1 % (luokka 1)
	Virtalähde	DC 12V;kulutus: pienempi tai yhtä suuri kuin 1W;RJ45-liitäntä
	Viestintä	RJ45-liitäntä; MODBUS-RTU (viestintä päärungon kanssa)

LaajennettuDO/DI-kytkimen lisätoimintomoduuli --- MK

●MK

● 12-kanavainen DI (digitaalinen tulo)

● 4-kanavainen DO (digitaalinen lähtö)

product-482-408

Laajennettu moduuli	Kuvaus
-MK-kytkinmoduuli	12 × DI (tulo)	Kuivakontaktitulo sisäänrakennetulla virtalähteellä
	4 × DO (lähtö)	Releen normaalisti avoin kontaktilähtö; arvo AC 250V/3A,DC 30V/3A
	Virtalähde	DC 12V;kulutus: pienempi tai yhtä suuri kuin 1W;RJ45-liitäntä
	Viestintä	RJ45-liitäntä; MODBUS-RTU (viestintä päärungon kanssa)
