Kuvaus

Acrel Din Railin yksivaiheinen ac-energiamittari on suunniteltu sähkönsyöttöjärjestelmälle, teollisuus- ja kaivosyrityksille sekä yleishyödyllisille laitoksille sähkönkulutuksen laskemiseksi ja sähkön kysynnän hallitsemiseksi. Siinä on suuri tarkkuus, pieni koko ja yksinkertainen asennus. Se integroi kaikkien sähköisten parametrien mittauksen kattavaan sähkönmittaukseen.

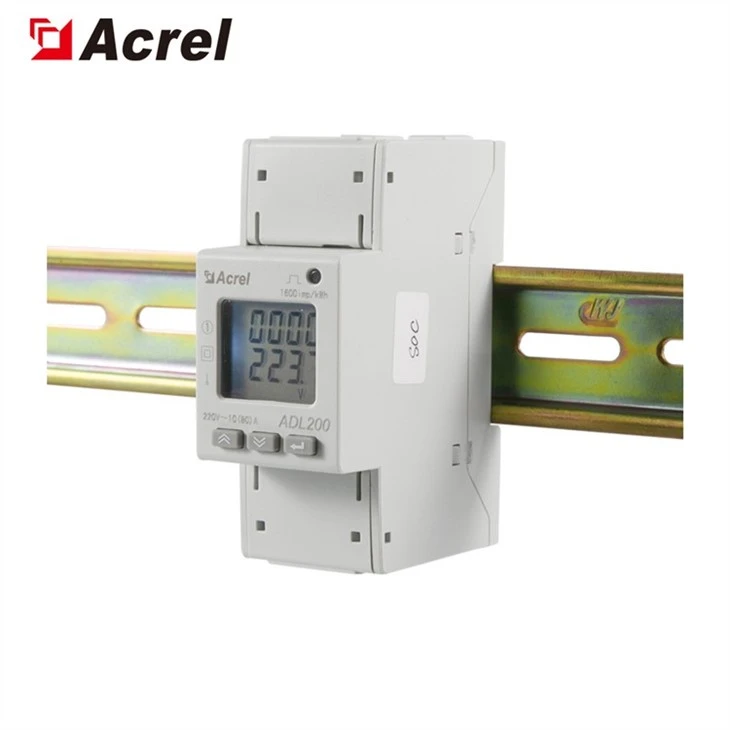

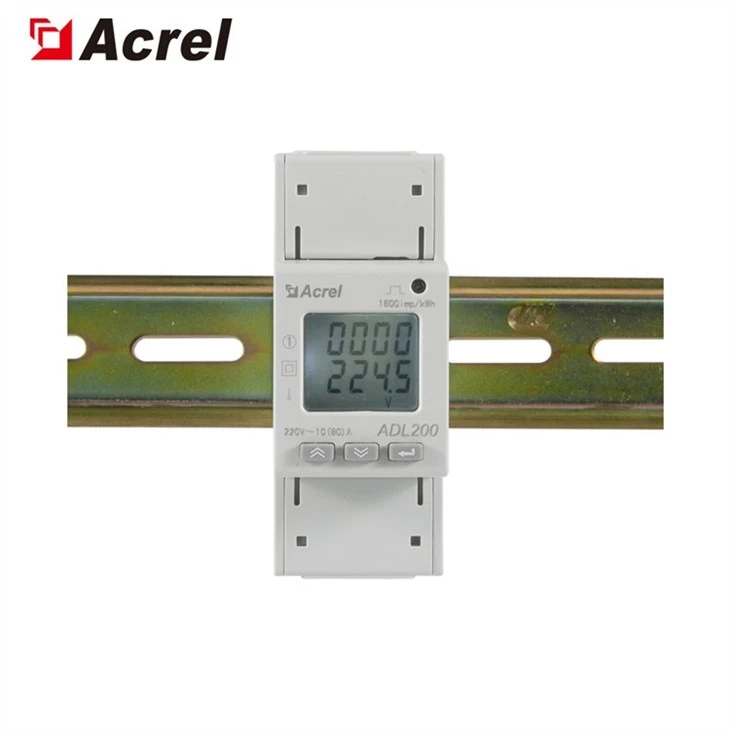

Ulkonäkö

Parametrit

Tulojännite	Viittaus jännite	AC220V
	Viittaus taajuus	50 Hz
	Valta kulutus	<>
Syöttövirta	Perusvirta	10A
	Maksimi nykyinen	80A
	Alkava nykyinen	4‰Ib
	Kulutus	<>
Mittauksen suorituskyky	Mittauksen tarkkuus	1 luokka
Mittauksen suorituskyky	Mittausalue	000000,00 ~ 99999999 kWh
Kellon tarkkuus	Virhe≤0,5s/d
Aktiivinen pulssi	Pulssin leveys	80±20ms
Aktiivinen pulssi	Pulssivakio	1000imp/kWh
Viestintä	Rajapinta	RS485(A+、B-)
	Yhteys moodi	Suojatut kierretyt parijohtimet
	Protokolla	MODBUS-RTU
Funktio	Funktion kuvaus	Funktion tarjoaminen
Kilowattitunnit	Yksivaiheinen aktiivinen kWh (positiivinen ja negatiivinen), 3 kuukautta historiallinen energiadata jäädytetty varastointi	■
Sähköisten parametrien mittaus	Jännite, virta, aktiivinen teho, loisteho, näennäinen teho, tehokerroin ja taajuus	■
LCD-näyttö	8-bittinen osa LCD-näyttö	■
Avainohjelmointi	3 avainta parametrien, kuten koodin, osoitteen, siirtonopeuden, monitariffin asettamiseen ja viestintäprotokolla	■
Pulssin lähtö	Aktiivinen energiapulssi outpu	■
Monitariffinen	Mukauta 4 aikavyöhykettä, 2 aikaväliluetteloa, 14 aikaväliä päivässä ja 4 tariffitullia	□
Viestintä	Tiedonsiirtoliitäntä: RS485, Viestintäprotokolla: MODBUS-RTU	■

Yksivaiheinen tehomittarimme voisi testata aktiivisen kilowattituun kokonaistehon ja mitata jännitettä, virtaa, tehoa ja muita sähköisiä parametreja myös valinnaisella toiminnolla RS485 Modbus RTU. On kätevää seurata, kerätä ja hallita sähköenergiaa. Se on varustettu RS485-viestintäportilla ja sovitettu MODBUS-RTU: lle. ADL:ää voidaan käyttää kaikenlaisissa ohjausjärjestelmissä, SCADA-järjestelmissä ja energianhallintajärjestelmissä.

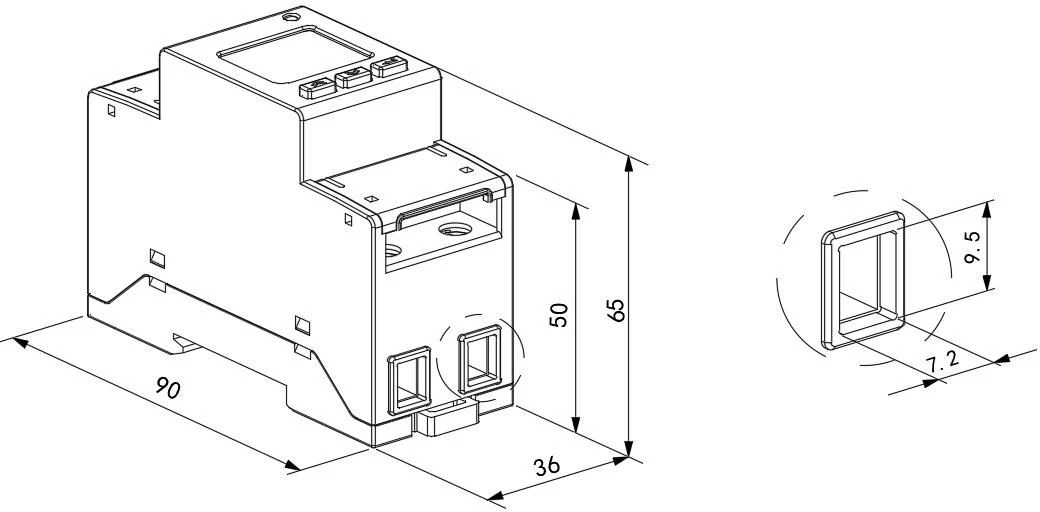

Mitat

Ylimääräinen sähkökatkos

● Vikateho: energiamittari vilkkuu eikä syty virran kytkemisen jälkeen.

●Vianmääritys:

1. Tarkista, onko apuvirtalähteen johdotus yhdenmukainen

laitteen kytkentäkaavio ja onko johdotus löysällä vai putoaako se;

2. Mittaa monimetrillä, onko apuvirtalähteen syöttöjännitearvo laitteen normaalin käyttöjännitealueen sisällä.

Signaalin tulovirhe

● Vikateho: Kun energiamittari on päällä, näytön teho tai energiamäärä ei ole tarkka.

●Vianmääritys:

1. Kytke energiamittarin näyttöliitäntä teholiitäntään (aktiivinen P, tehokerroin λ), tarkista, onko tehonäyttö negatiivinen ja onko tehokerroin

0.9-0.95, ja tarkista sitten, onko nykyisen signaalilinjan tulo ja lähtö päinvastainen ( eli virran tulevan linjan on oltava yhdenmukainen laitteen tulevan pään kanssa) ja yhdenmukainen energiamittarin johdotuksen kanssa.

Tietoliikennevika

● Vikateho: Kun energiamittari on päällä, se ei voi kommunikoida isäntätietokoneen kanssa normaalisti.

●Vianmääritys:

1. Mittauslaitteen tiedonsiirtolähdön A ja B välisen jännitearvon on oltava välillä +(4.4-4.5)V;

2. Tarkista, onko tietoliikennekytkentämenetelmä johdotusmenetelmä kytketty oikein kytkentäkaavion mukaisesti (eli laitteen tiedonsiirtoliittimen A/B tulisi vastata tiedonsiirtosarjaporttiA A/B).
