Tuotannon kuvaus
Hallivirta-antureita käytetään pääasiassa ac-, dc-, pulssi- ja muiden monimutkaisten signaalien eristämiseen ja muuntamiseen. Kun virtasignaalien signaalinhallinta on muunnettu Hall Effect Theoryn mukaisesti, ad, DSP, PLC, toissijaiset instrumentit ja muut laitteet voivat hankkia ne suoraan.
Hallivirta-anturit soveltuvat laajalti hankintaan ja takaisinkytkennäseen nykyisessä seurannassa, akun sovelluksessa, invertterissä, aurinkoenergian hallinnassa, tasavirtakaapissa, tasavirtamoottorissa, galvanoinnissa, hitsauksessa, taajuusmuuttajassa, UPS-servo-ohjausjärjestelmissä. Niissä on nopea vaste, laaja mittausvalikoima, korkea tarkkuus, vahva ylikuormituskapasiteetti, hyvä lineaarisuus ja erinomainen häiriönestokyky.

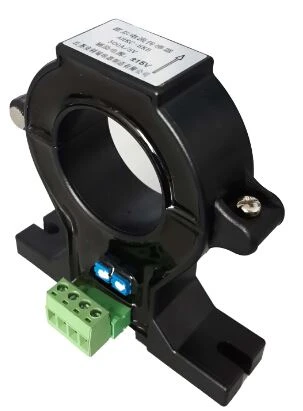

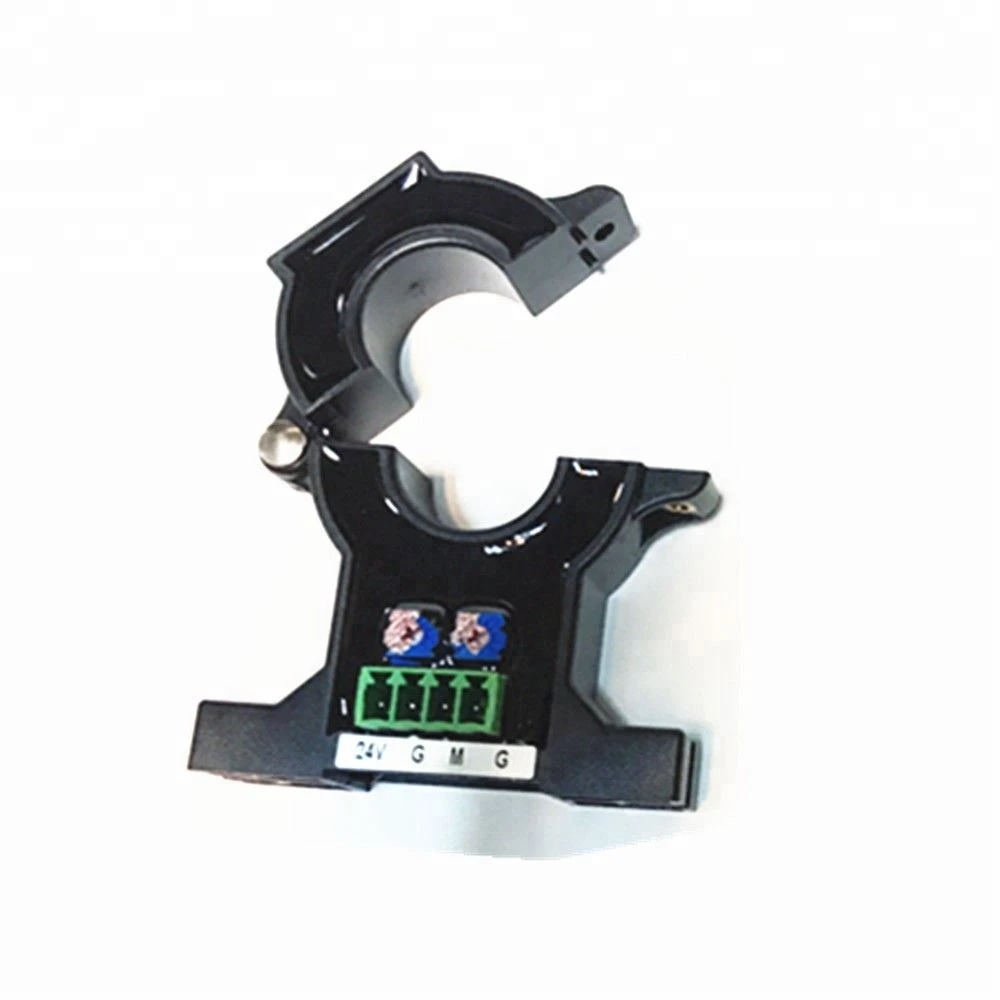

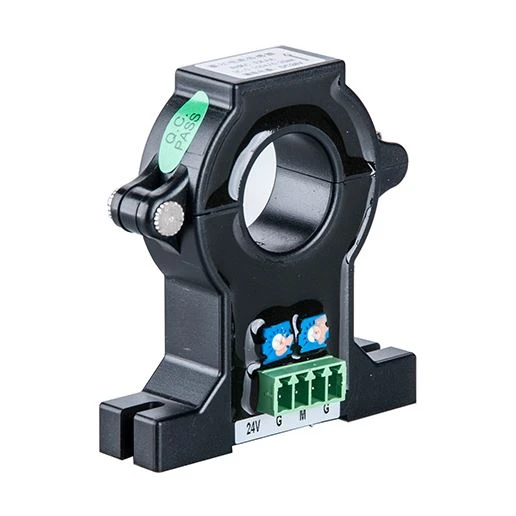

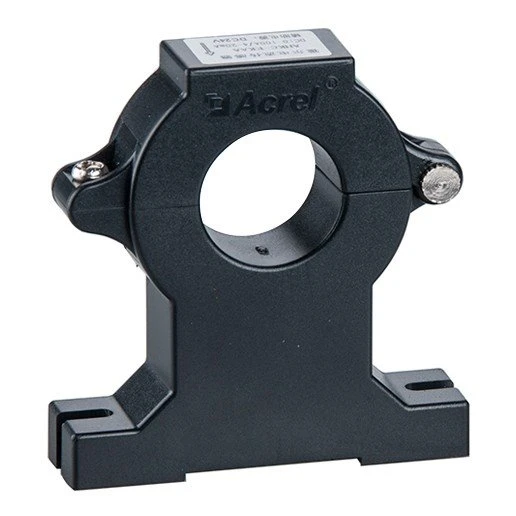

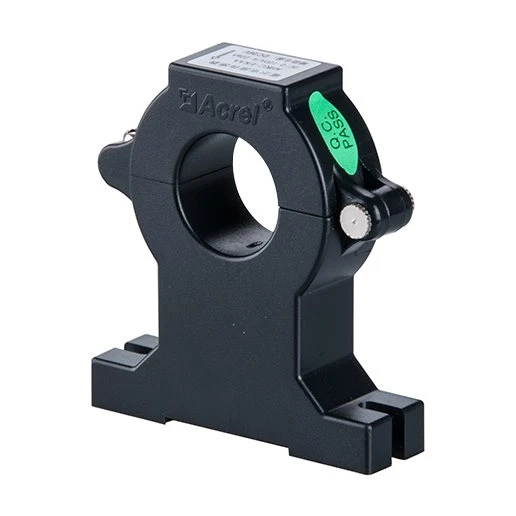

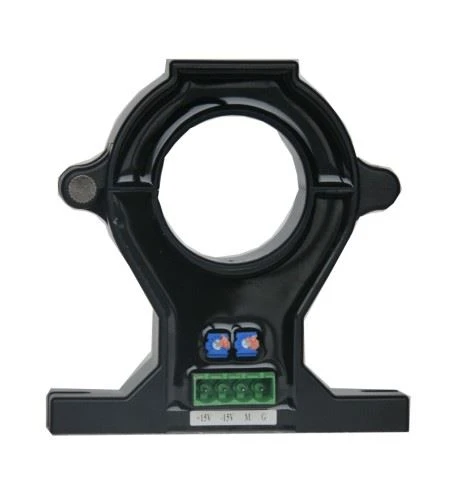

Ulkonäkö
Parametrit
Tekniset parametrit | Data | |||
Jaettu/suljettu avoin silmukka | Halli (todellinen RMS) | |||
Tuotos | Nimellisarvo | Jännite: ±5V/±4V | Virta: 4-20mA | |
Nollapoikkeamajännite (virta) | Jännite: ±20mV | Nykyinen:±0.05mA | ||
Siirtymäjännite (virta) poikkeama | Jännite: ≤±1,0mV/°C | Virta:±0.04mA/ °C | ||
Lineaarisuus | ≤0,2 % FS | |||
Tehojännite | DC±15V | DC 24V | ||
Kaistanleveys | 0-20 kHz | |||
Vasteaika | ≤5us | ≤1ms | ||
Dielektrinen voima | Sallittu 2500VAC sisään-/ulostulon ja virtalähteen välillä tehotaajuudella | |||
Tarkkuusluokka | 1.0 | |||
Ympäristön olosuhteet | Lämpötila | Käyttölämpötila:-25°C-+70°C; säilytyslämpötila: -40°C-+85°C | ||
Kosteus | ≤95%RH, ei kastetta, ei aggressiivista kaasua | |||
Korkeus | ≤3500m | |||

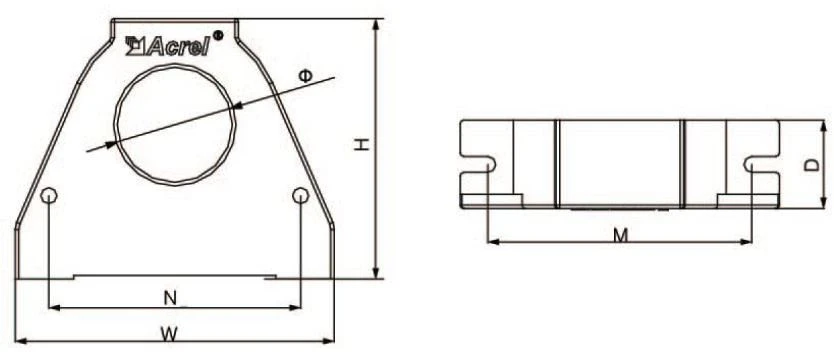

Dimensio
 |  |

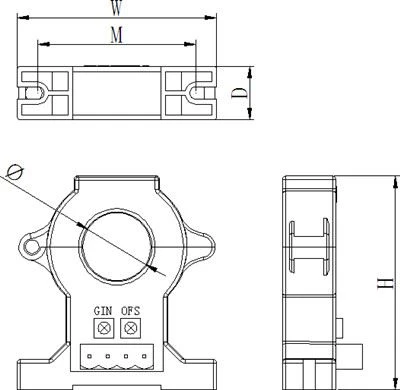

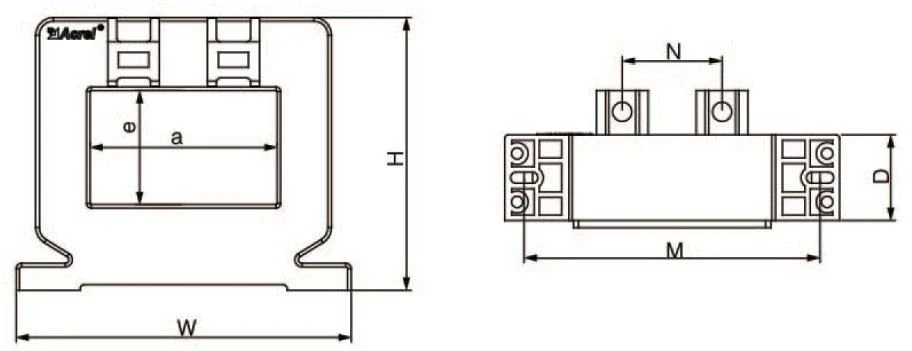

| Kuva 1 | Kuva 2 |
Koon tekniset tiedot | Jäsennyksen koko | Koon kautta | Asennuksen koko | Figuuri | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Kuva 1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Kuva 1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Kuva 1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Kuva 1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Kuva 1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Kuva 1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Kuva 2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Kuva 2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Kuva 2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Kuva 2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Kuva 2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Kuva 2 |
Nykyinen suhde
 | Spesifikaatio | Nimellisvirta | Virtalähde | Nimellinen lähtö | Aukon mittaus (mm) | Tarkkuusaste |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | TASA 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC-EKB | 0~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | TASA 0~(200- 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0~(200~ 1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
AHKC-K | 0~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC- KDA | AC 0~(400- 2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC-H | 0~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Huomautus: Merkitsemätön nimellisvirta ilmaisee, että ac- ja dc-syöttövirta voidaan mitata, määritä tilattaessa.
Suljetun hallin virta-anturi
Kuva 1
Kuva 2
Koon tekniset tiedot | Ääriviivan koko(mm) | Läpikoko (mm) | Hela | Figuuri | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Kuva 1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Kuva 1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Kuva 2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Kuva 2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Kuva 2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Kuva 2 |
AHKC-HATTU | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Kuva 2 |
Nykyinen suhde
| Spesifikaatio | Nimellisvirta | Virtalähde | Nimellinen lähtö | Aukon mittaus (mm) | Tarkkuus |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | TASA 0~(50-500)A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HATTU | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Huomautus: Merkitsemätön nimellisvirta ilmaisee, että ac- ja dc-syöttövirta voidaan mitata, määritä tilattaessa.
