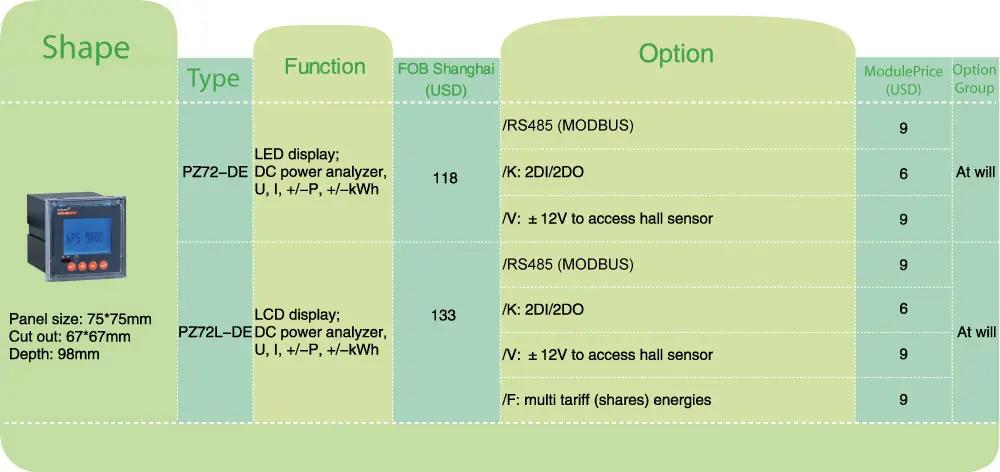

Kuvaus

PZ-sarjan älykäs DC-energiamittari on suunniteltu sovelluksiin, kuten tasavirtapaneeleihin, aurinkoenergiaan, televiestinnän tukiasemiin ja latausportteihin. Tämä instrumenttisarja voi mitata jännitteen, virran, tehon, eteenpäin ja käänteisen tehon DC-järjestelmässä. Sitä voidaan käyttää paikalliseen näyttöön ja liittää teollisuuden ohjauslaitteisiin, tietokoneisiin, mittaus- ja ohjausjärjestelmästä.

PZ-sarjan älykkäällä DC-energiamittarilla on myös erilaisia ulkoisia tekosyytoimintoja, joista käyttäjä voi valita: RS485-tiedonsiirtoliitäntä, Modbus-RTU-protokolla, relehälytyslähtö, digitaalinen tulo / lähtö. Eri vaatimusten mukaan kojetaulun näppäimillä voit asettaa suhteen, viestintäparametrit

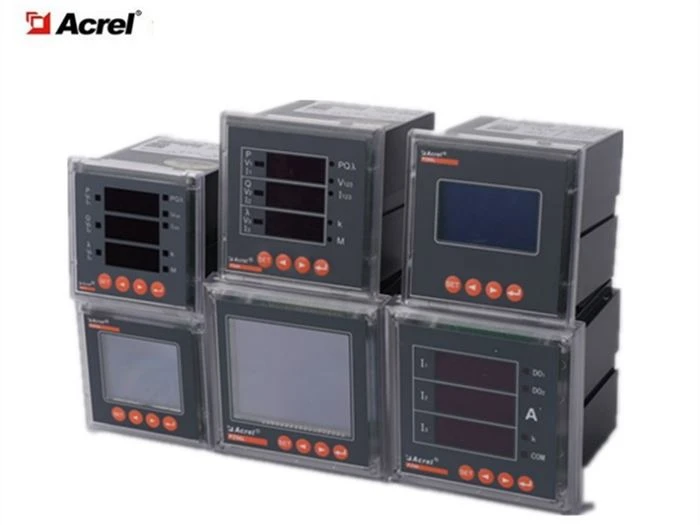

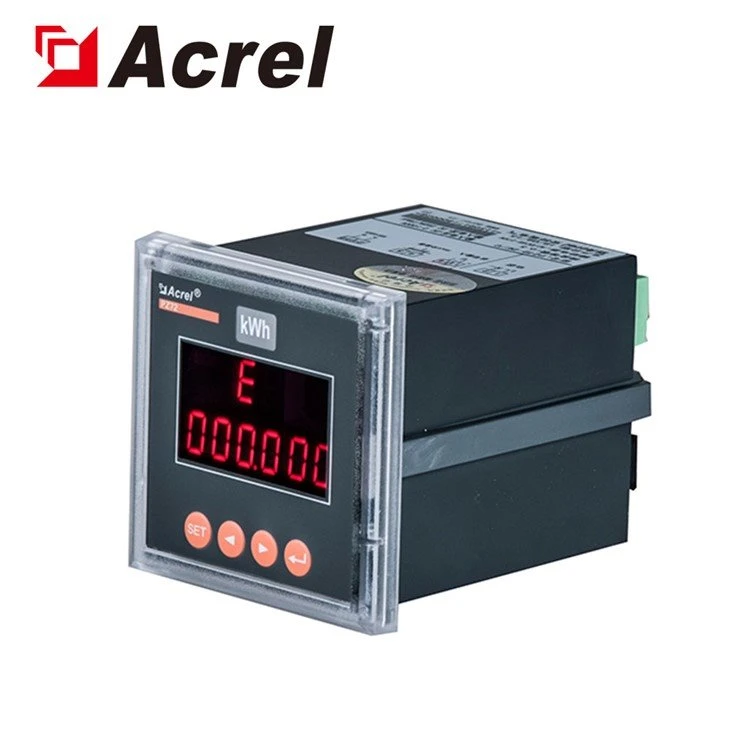

Ulkonäkö

Tuote täyttää standardin Q/GDW1825-2013 DC-tehomittarin eritelmän,GB/T29318-2012 Sähköajoneuvojen ajoneuvon ulkopuolisen sähköenergian mittauksen tekniset vaatimukset, Q/GDW364-2009 Yksivaiheisen energiamittarin eritelmän.

Parametrit

Parametrit	Arvo
Tulo	DC-jännite	Syöttöalue	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Syötteen vastus	≥6kΩ/V
	DC-virta	Syöttöalue	0 ~ 2500A(Shunt tai Hallin anturi)
		Suntti	Lähtö 75mV
		Sali	Lähtö 0 ~ 20mA, 0 ~ 5V
		Kulutus	≤1mW
	Ylikuormitus	.2 taittoluokitus (jatkuva);10-kertainen luokitus 1 sekunnin ajan
Tarkkuusluokka	0.5 luokka
Puls	Jännite ja virta :750V, 300A, Oletuspulssivakio:100imp/kWh
	Jännite ja virta :1000V, 300A, Oletuspulssivakio:100imp/kWh
	Jännite ja virta :1000V, 200A, Oletuspulssivakio:100imp /kWh

Funktio	Mittaus sähköparametrien	U, minä, P
	Kilowattitunnit	Aktiivinen kWh (positiivinen ja negatiivinen) Aktiivinen kWh (positiivinen ja negatiivinen)
	Monitariffi	Kaksi aikataulusarjaa, yksi vuosi voidaan jakaa neljään aikavyöhykkeeseen, kukin aikataulusarja voidaan asettaa 12 päivittäiseen aikaväliin,4 korkoon (F1, F2, F3, F4 ovat huippuja ja tasaisia laaksoja), ajanjakson vähimmäisväli on 15 minuuttia ja aikaväli voidaan asettaa nollapisteen yli. (Vain NESTEKIDE-nestekidemittareille)
	Historialliset tiedot Tietue	Se voi laskea historiallisen sähköenergian viimeisten 12 kuukauden aikana (sähköenergia eri nopeuksilla). (Vain LCD-mittarissa on)
	Kytkimen tulo- ja lähtötoiminto	PZ72:ssa on kaksi kytkinlähtöä ja kaksi kytkintuloa. PZ96:ssa on kaksi kytkinlähtöä ja neljä kytkintuloa. Kytkimen lähtö on relelähtö, joka voi toteuttaa "kaukosäätimen" ja hälytyslähdön. Kytkimen tulo ei voi vain kerätä ja näyttää paikallisia kytkintilan tietoja, vaan myös etälähetystoiminto voidaan toteuttaa instrumentin RS485: n eli "etäsignaali" -toiminnon kautta.
	Näyttö	LCD- tai LED-näyttö
	Viestintä	Tiedonsiirtoliitäntä: RS485, Tietoliikenneprotokolla:MODBUS-RTU tai DL/T645-2007-protokolla Siirtonopeus 1200, 2400, 4800, 9600, 19200, 38400 valinnainen, infrapuna on kiinteä 1200bps.
Kytkin	DI	Kuivakosketintulo, laitteen sisäänrakennettu virtalähde, valosähköinen eristys
Kytkin	TEHDÄ	2 relelähtöä, normaalisti avoimet koskettimet, kapasiteetti 2A/30VDC tai 2A/250VAC
Virtalähde	Jännitealue	85 ~ 265VAC、50 / 60Hz; 20 ~ 60VDC; 100 ~ 350VDC
Virtalähde	Kulutus	≤2W
Eristyksen kestävyys	≥100MΩ
Tehotaajuus kestää jännitettä	3kV/1 min(RMS)
Ympäristö	Lämpötila	Työ:-25°C~+65°C;varastointi:-40°C~+80°C
	Kosteus	≤93%RH Ei tiivisty
	Korkeus	≤ 2500m

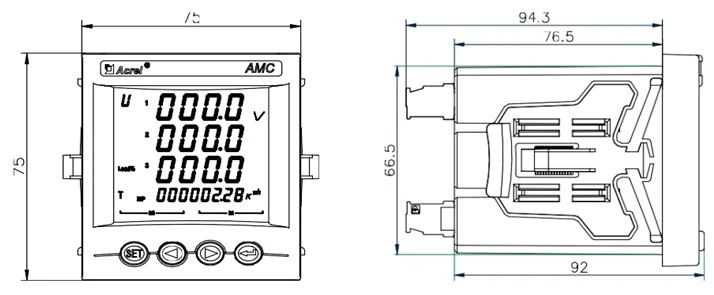

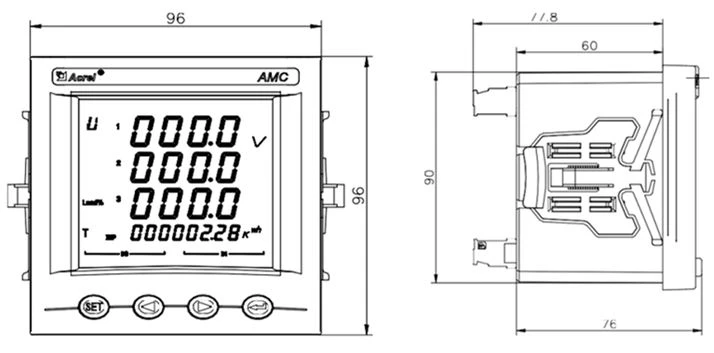

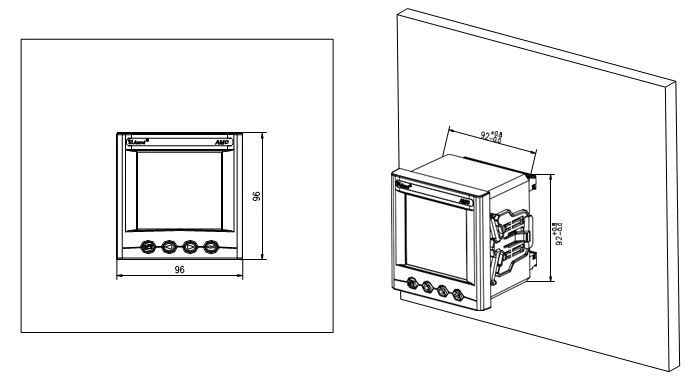

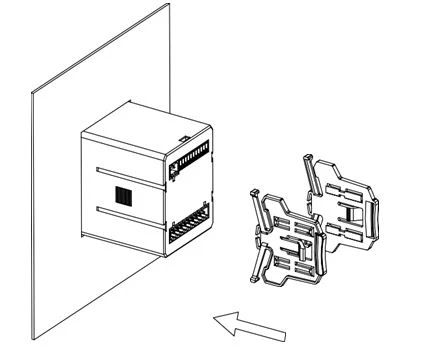

Mitat

Hahmotella	etulevyn koko		kotelon koko			leikattu koko
Hahmotella	leveys	korkeus	leveys	korkeus	syvyys	leveys	korkeus
72 neliötä	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 neliötä	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
