Tuotteen Kuvaus

Nimelliskäyttöjännite AC 0,66 kV

Nimellistaajuus 50-60Hz

Ilman lämpötila -30 astetta -70 astetta

Korkeus merenpinnan yläpuolella Alle tai yhtä suuri kuin 3000 m

Tehotaajuuden kestojännite 3000v/1min 50Hz

Käytetään paikallaan ilman suoraa sadetta ja lunta, ilman vakavaa saastumista ja akuuttia shokkia

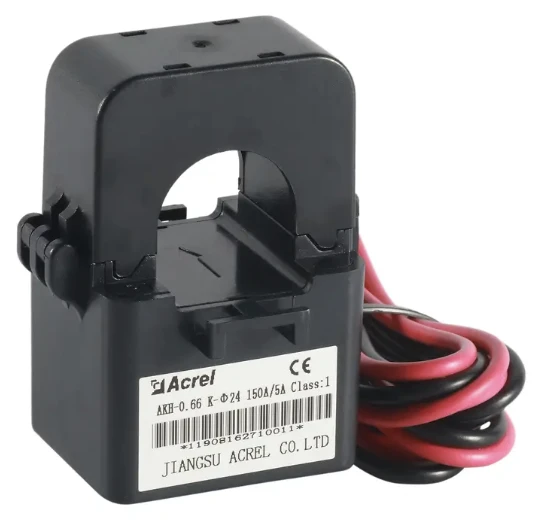

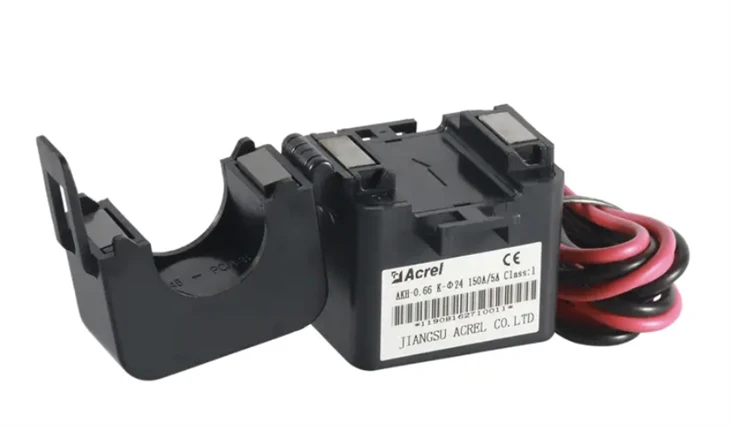

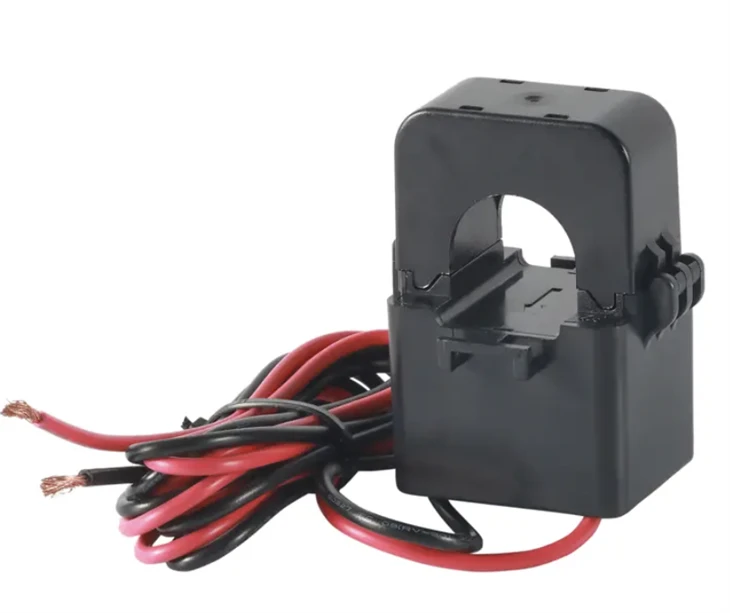

Split Core -tyyppiset virtamuuntajat voidaan helposti asentaa olemassa olevaan sähköjärjestelmään irrottamatta mitattua ensiöjohdinta. Asiakkaat hyötyvät alentuneesta työvoimaintensiteetistä, alentuneista käyttökustannuksista ja parantuneesta työn tehokkuudesta käyttämällä suurta liikkuvuutta tai tilaa rajoitettua tai keskeytymätöntä sähköjärjestelmää.

Parametri

Malli	nykyinen annos(A)	Tarkkuus	Nimelliskuorma (VA)	Kaapelin suurin halkaisija (mm)
AKH-0.66/K-φ10	5 A/1,25 mA	0.5	10	φ10
	(10-20) A/5mA
	(40-60) A/20mA
AKH-0.66/K-φ16	(20-50) A/10mA	0.5	10	φ16
	(40-100) A/20mA
	100 A/40mA
AKH-0.66/K-φ24	(60-200) A/20mA	0.5	10	φ24
	(100-250) A/40mA
	400A-100mA
AKH-0.66/K-φ36	(100-200) A/10mA	0.5	10	φ36
	(200-400) A/20mA
	(300-600) A/100 mA
	400 A/40mA
	600 A/75mA
AKH-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5

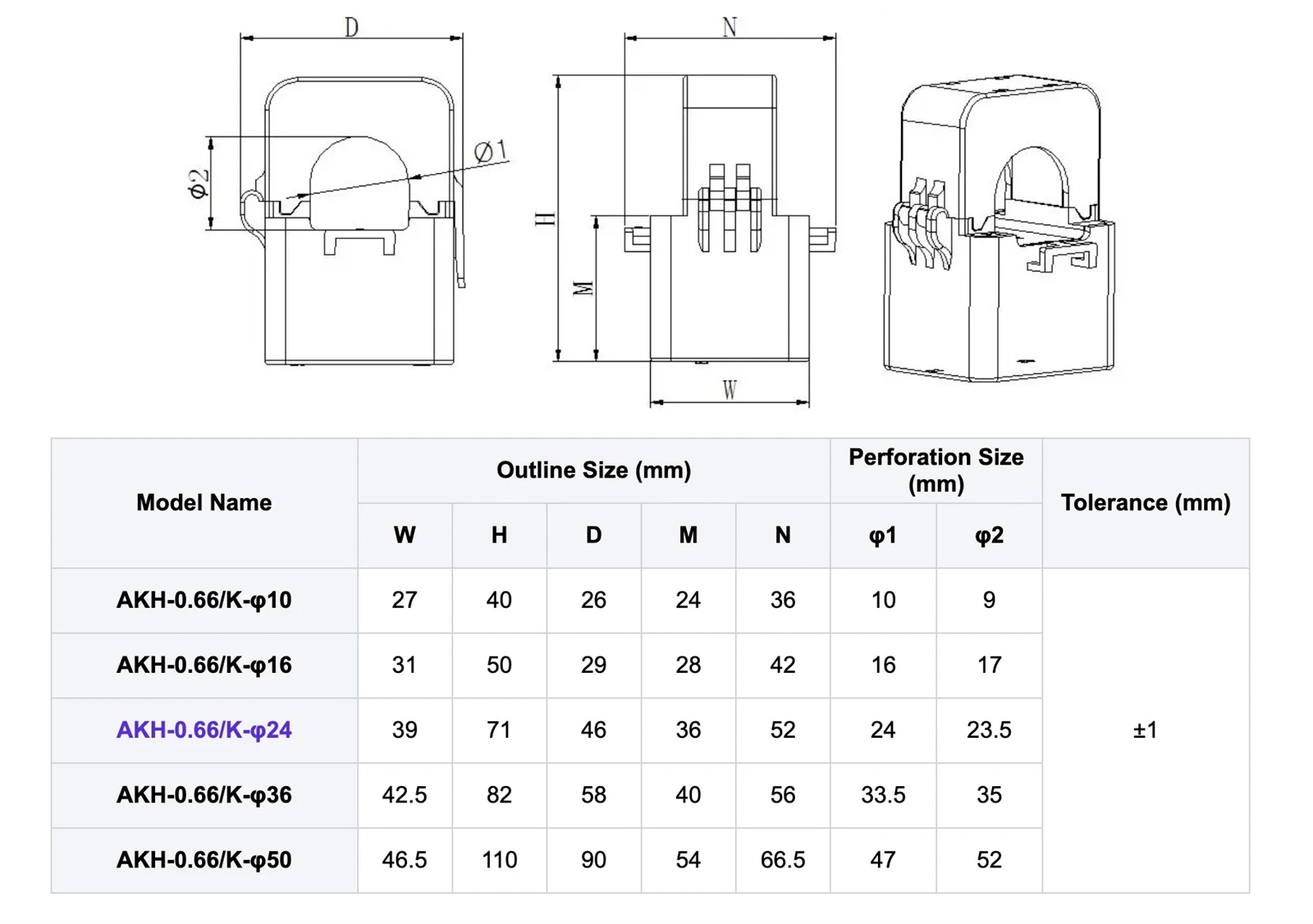

Halkaisija

diameter

Sovellus

Virtamuuntajaa (CT) käytetään muuttamaan suuri vaihtovirta pieniksi helposti hallittavissa oleviksi virta-arvoiksi. Liittämällä paneelimittariin tai releeseen nämä virtamuuntajat voivat auttaa mittaamaan virtaparametreja ja suojaamaan laitteita.
