Tuotteen kuvaus
 Acrel-mittausvirran muuntajan ensisijainen virran mittausalue on 5-3000A, tarkkuustaso 0,2 luokka tai 0,5 luokka, muuntaa korkeavirta-arvo 5A: ksi tai 1 A: ksi, joka on omistettu teolliseen mittaukseen, ja sitä voidaan käyttää yhdessä laskutettavan sähköenergiamittarin kanssa, ja mittaus on tarkka ja luotettava. |
Current Measuring Transformer käytti flip-muotoilua, kaunista ulkonäköä ja kätevää johdotusta. Kääntökansimateriaali valittu läpinäkyvä polykarbonaatti näkee toissijaisen johtimien johdotuksen selvästi. Pyöreää yhdistelmäreikätyyppiä voidaan käyttää vaihtovirtasignaalina kaapeli- ja väylätankojen säätökomponenttien läpi, ja sitä käytetään yleensä yhdessä sähköisten mittauslaitteiden kanssa.

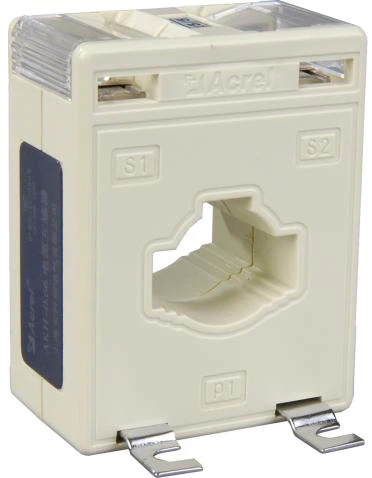

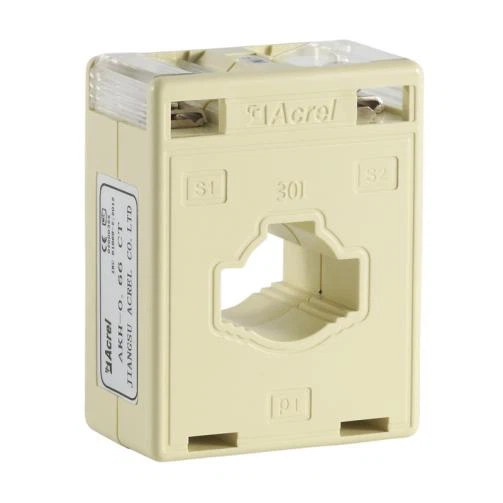

Ulkonäkö
 |  |
Parametrit
Suhde | Luokka ja taakka (VA/Ω) | Kääntyy | Vetopalkin tyyppi(mm)/MÄÄRÄ | Kuva(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Mitat
Koko(mm) Moodi | Mitat | Reiän koko | Asennuksen koko | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

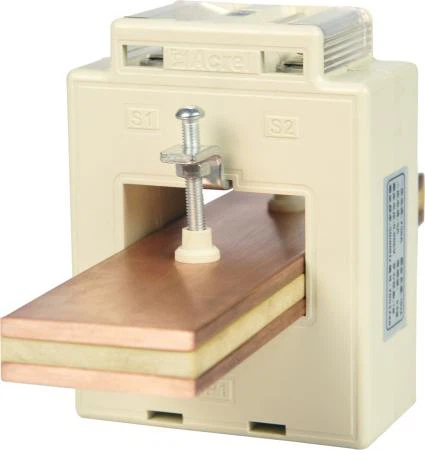

Nämä CE-sertifioidut virtamuuntajat mahdollistavat yhden kaapelin, useiden kaapeleiden tai yhden kiskon kulkemisen CT: n aukon läpi.
Käytä ympäristöä
● Nimelliskäyttöjännite AC 0,66 kV (vastaa AC0.69kV, GB156-2003)
● Nimellistaajuus 50-60Hz
● Ympäristön lämpötila -30°C~70°C
● Korkeus ≤3000m
● Tehotaajuus kestää jännitettä 3000V / 1min 50Hz
● Käytetään paikoissa, joissa ei ole suoraa sadetta tai lunta, ei vakavaa saastumista ja voimakasta tärinää
 |  |  |
