Sovellus

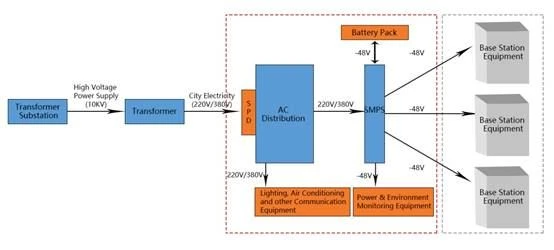

On tarpeen mitata ja seurata sähköparametreja ja mitata energiaa tornin tukiaseman vaihtovirtapuolella, kuten valtion verkko, diesel, ilmastointilaite, valaistus, virtalähde ja niin edelleen. Tasavirtapuolella on tarpeen seurata sähköparametreja ja mitata energiaa, kuten tukiaseman viestintälaitetta, akkua ja muita laitteita, jotka toimivat -48 V:n virtalähteen alla. RS485 voi ladata tiedot reaaliaikaisesti.

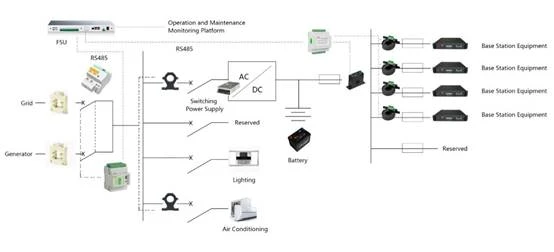

Rakenne
Päätoiminnot
Se voi mitata monipiiristä jännitettä, virtaa, tehoa, sähköenergiaa ja muita tehoparametreja ja tukee RS485-langallinen viestintä tai NB/4G-viestintä.
1. Tarkkuus
Energian tarkkuus: Luokka 0.5S tai luokka 1
2. Todistus
CE- tai IEC-todistuksella.
3. Viestintä
RS485(m)NB(m)4G
1. Mittaus: monipiirinen jännite, virta, teho, energia ja muut sähköiset parametrit.
2. Viestintä: RS485 Modbus-RTU, NB tai 4G
3. Todistus:CE: llä ja IEC: llä
4. Tarkkuus:0.5s tai 1
Tuotteen valinta
Nimi | Kuva | Malli | Pääfunktio |
Vaihtovirta yksipiirinen energiamittari |
| AMC96L-E4/KC | 1. Asennus:paneeli asennettu 2. 1 piiri 3 vaihetulo 220V/5A 50/60HZ 3. Mittaus:jännite,virta,teho,energia ja muut parametrit. 4. Viestintä:RS485 Mobus RTU |
Monipiirinen vaihtovirtaenergiamittari |
| AMC96N-4E3 | 1. Asennus:paneeli asennettu 2. 4 piiriä 3 vaihetta tai 12 piiriä yksivaiheinen vaihtovirtatulo, ulkoiset CT:t,50/60HZ 3. Mittaus:jännite, virta, energia ja muut parametrit. 4. Viestintä:RS485 Mobus RTU |
Monipiirinen vaihtovirtaenergiamittari |
| DTSD1352-xSyD | 1. Asennus: DIN-kisko 35mm 2. X-piirit 3-vaiheiset ja Y-piirit yksivaiheinen vaihtovirtatulo, ulkoiset TT:t, 50/60Hz 3. Mittaus:jännite,virta,teho,energia ja muut parametrit 4. Viestintä:RS485 Modbus RTU |
Monipiirinen DC-energiamittari |
| AMC16-DETT | 1. Asennus: DIN-kisko 35mm 2. 6 piiriä DC-tulo,-48V jännitetulo, virta sisääntulo 5V lähtöhalli efekti virta anturi 3. Mittaus:tasajännitteen, virran, tehon, energian ja muiden parametrien 4. ± 12V sisävirtalähteellä halliefektivirta-anturille 5. Viestintä:RS485 Modbus RTU |
Langaton energiamittari |
| ADW350 -vuonna 2005 | 1. Asennus: DIN-kisko 35mm 2. 3 piiriä DC-tulo tai 1 piiri 3 vaihe AC-tulo 3. Mittaus:jännite,virta,teho,energia ja muut parametrit 4. Viestintä:Huom. |
Hallin anturi |
| AHKC-yte | Suhde:1000A/5V Yleinen spesifikaatio: 1000A/5V |

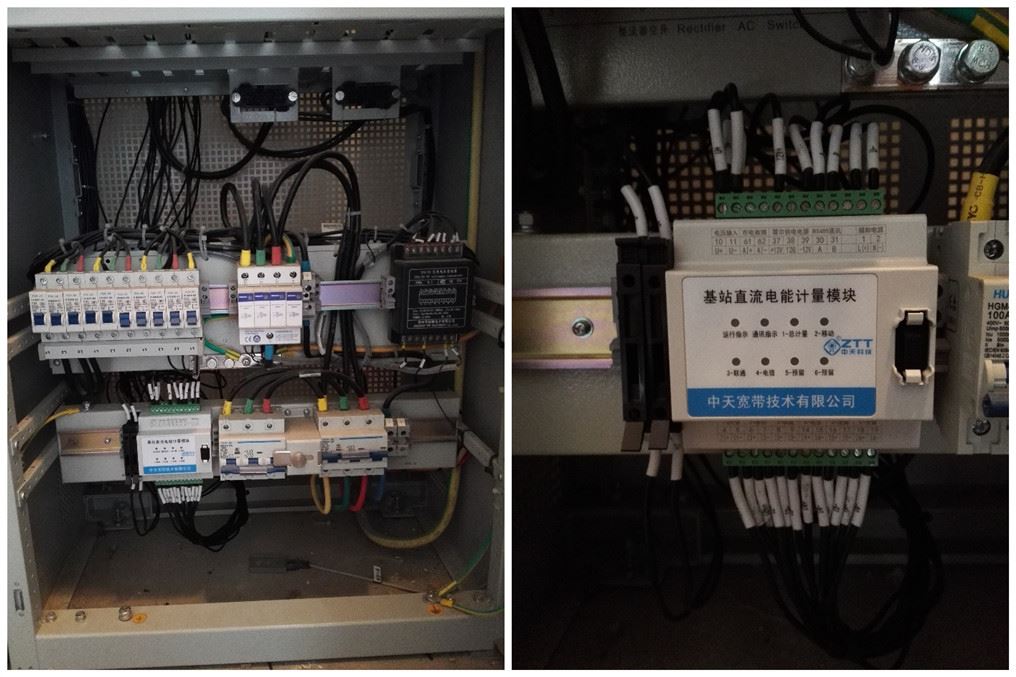

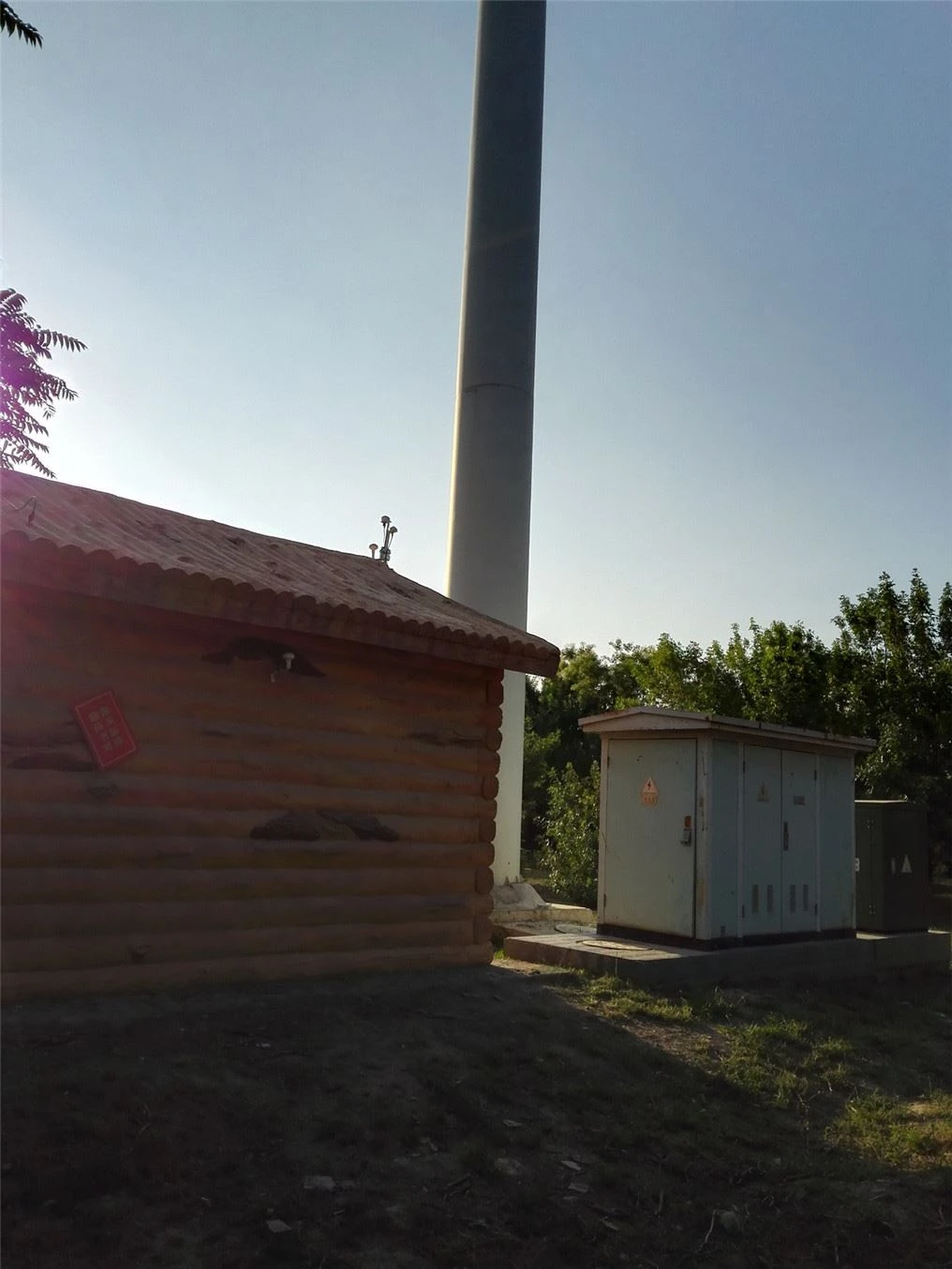

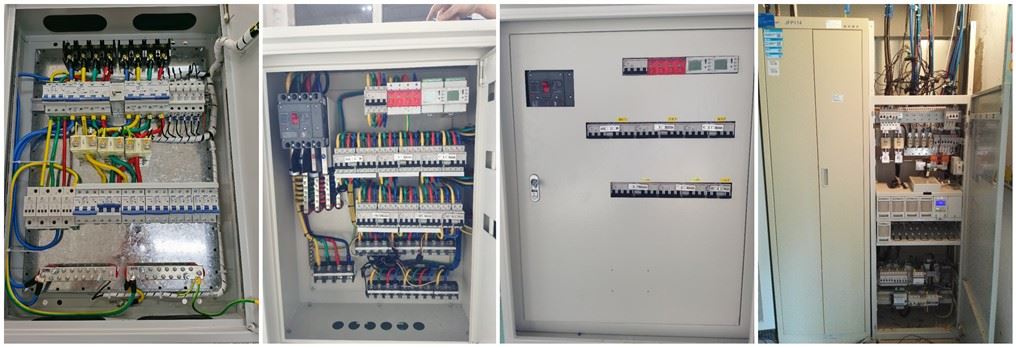

Valokuvat paikan päällä
