Sovellus
Lääketieteellisen IT -järjestelmän eristyksen valvontalaite ja vian paikannusjärjestelmä soveltuvat sairaaloiden leikkaussaliin, ICU: han (CCU) ja muihin tärkeisiin paikkoihin ja voivat tarjota turvallisen paikan tällaisille jatkuville, luotettaville tehoratkaisuille.
Rakenne
Päätoiminnot

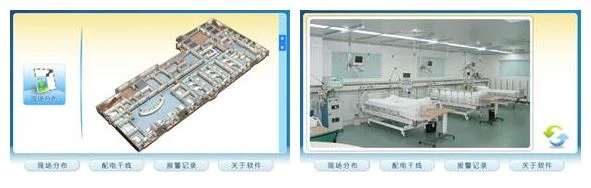

1） Ensisijainen kytkentäkaavio ja kenttäjakauman näyttö
2） Reaaliaikainen tiedonkeruu ja näyttö
3） Vikahälytys
4 parameter Parametrien etäasetus ja kysely
5） Graafinen näyttö
Näyttää kunkin eristettyjen sähköjärjestelmien eristystilan, kuormituksen tilan ja erotusmuuntajan lämpötilan kaaviona.
Tuotteen valinta
1) AITR -sarjan lääketieteellinen eristysmuuntaja
 | ◆ Eristysmuuntajat lääketieteellisiin IT -järjestelmiin ◆ Kaksoiseristyskäsittely, sähköstaattinen suojakerros ◆ PT100 -lämpötila -anturi ◆ Nimellisteho: 3,15… 10KVA ◆ CE -merkintä |
2 Medical AIM-M10 Medical Intelligent Insulation Monitor
 | ◆ Eristyksen valvonta lääketieteellisiin IT -järjestelmiin ◆ Eristysmuuntajan kuormituksen ja lämpötilan valvonta ◆ Laitteen katkaisun valvonta ◆ LED -merkkivalot: Päällä, Eristys, Ylikuormitus, Ylilämpötila ◆ Yksi hälytysrelelähtö ◆ Testipainike ◆ Yksi RS485 ， MODBUS-RTU |
3 elligent AIM-M100 Medical Intelligent Insulation Monitor
 | ◆ Eristyksen valvonta lääketieteellisiin IT -järjestelmiin ◆ Eristysmuuntajan kuormituksen ja lämpötilan valvonta ◆ Laitteen katkaisun valvonta ◆ LED -merkkivalot: Päällä, Eristys, Ylikuormitus, Ylilämpötila ◆ Kaksi hälytysrelelähtöä ◆ Testipainike ◆ Yksi RS485 ， MODBUS-RTU |
4 Medical AIM-M200 Medical Älykäs eristysmonitori
 | ◆ Eristyksen valvonta lääketieteellisiin IT -järjestelmiin ◆ Eristysmuuntajan kuormituksen ja lämpötilan valvonta ◆ Laitteen katkaisun valvonta ◆ LED -merkkivalot: Päällä, Eristys, Ylikuormitus, Ylilämpötila ◆ Kaksi hälytysrelelähtöä ◆ Testipainike ◆ Eristysvian sijainti ◆ RS485 (MODBUS-RTU) + CAN (mukautettu protokolla) |
5） AID10 -hälytys- ja näyttölaite
◆ Etävalvonta
◆ LED -merkkivalot ： Päällä, Eristys, Ylikuormitus, Ylilämpötila
◆ mykistyspainike
◆ Testipainike
◆ Virtalähde: DC24V
◆ RS485 ， MODBUS-RTU
6） AID120 -hälytys- ja näyttölaite
 | ◆ Etävalvonta ◆ LED -merkkivalot ： Päällä, Eristys, Ylikuormitus, Ylilämpötila ◆ mykistyspainike ◆ Testipainike ◆ Virtalähde: DC24V ◆ RS485 ， MODBUS-RTU |
7） AID150 -hälytys- ja näyttölaite
 | ◆ Etävalvonta ◆ LED -merkkivalot ： Päällä, Eristys, Ylikuormitus, Ylilämpötila ◆ mykistyspainike ◆ Testipainike ◆ Virtalähde: DC24V ◆ RS485 ， MODBUS-RTU |
8） ACLP10-24 DC-virtalähde
 | ◆ AID -sarjan virtalähde ◆ 220 V AC -tulo, DC 24 V -lähtö ◆ Täysin eristetty lineaarimuuntaja ◆ Virran merkkivalo |
9） ASG150 -signaaligeneraattori
 | ◆ Vikapaikkasignaalin luominen ◆ L1- ja L2 -katkaisun havaitseminen ◆ LED -merkkivalot: Päällä, Yhteys, L1, L2, Vika ◆ CAN -väylä, mukautettu protokolla ◆ Virtalähde: DC24V |
10） AIL150-4/-8 Eristysvikaanturi
| ◆ Eristysvian sijainti AC -tietojärjestelmissä ◆ AIL150-4: 4 mittauskanavaa ◆ AIL150-8: 4 mittauskanavaa ◆ LED -merkkivalot: Päällä, Komm, L1… L8 ◆ CAN -väylä, mukautettu protokolla ◆ Virtalähde: DC24V |
Tyypillinen ratkaisu

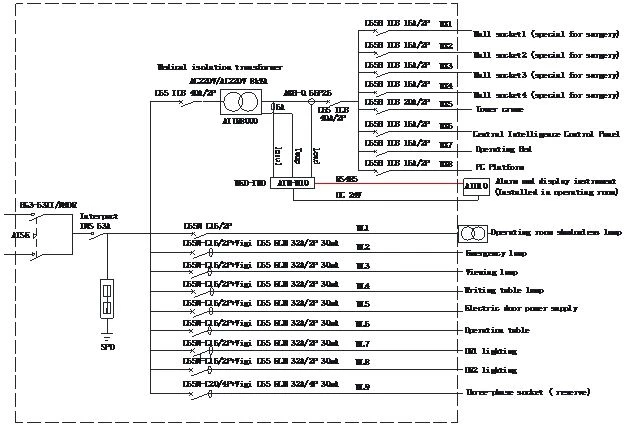

1） Neliosainen sarja

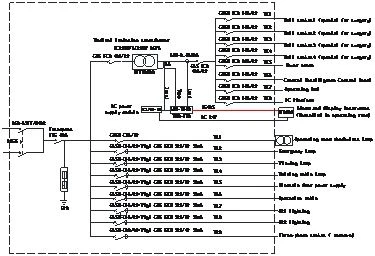

2） Viisiosainen sarja

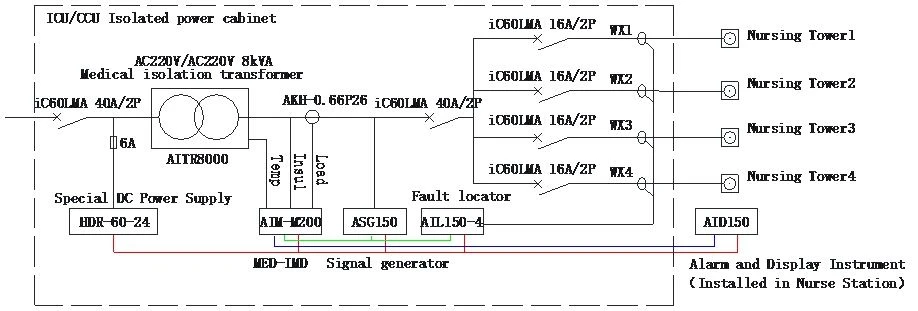

3 ven Seitsemänosainen sarja

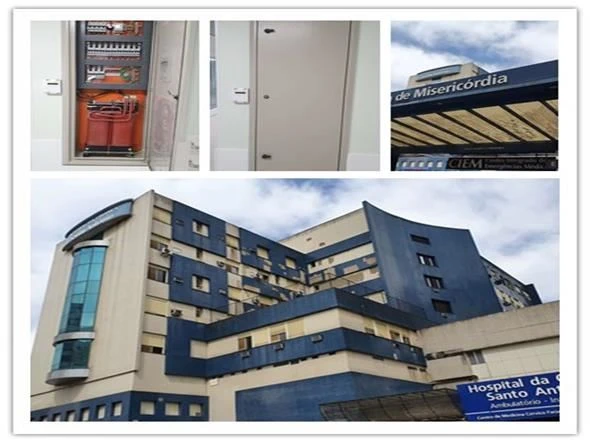

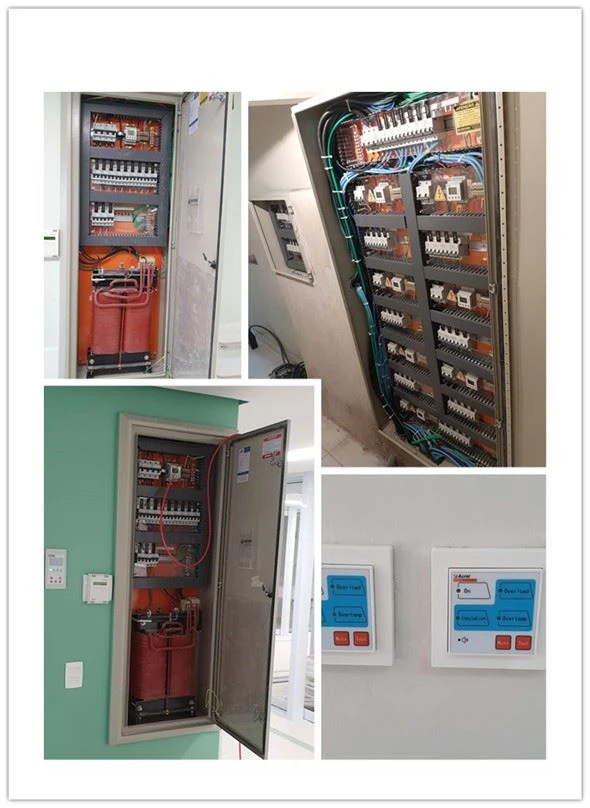

Valokuvat sivustolla
