Aurinkokunnan mittari

Yhdessä invertterijärjestelmässä mittari on kytketty suoraan vaihtosuuntaajaan. Jos invertterissä on sisäänrakennettu tuloluokkamittari (RGM; invertteriä kutsutaan tulotason invertteriksi), voit liittää ulkoisen mittarin samaan väylään kuin RGM. Acrel on saanut AGF-AE-D/200:n valmiiksi EMC:n suorittaman päästö- ja säteilevän päästötestiraportin ja FCC-luokan B teollisuudelle ja asuinrakennuksille.

Mittarin sähköhuolto			Yksiköt

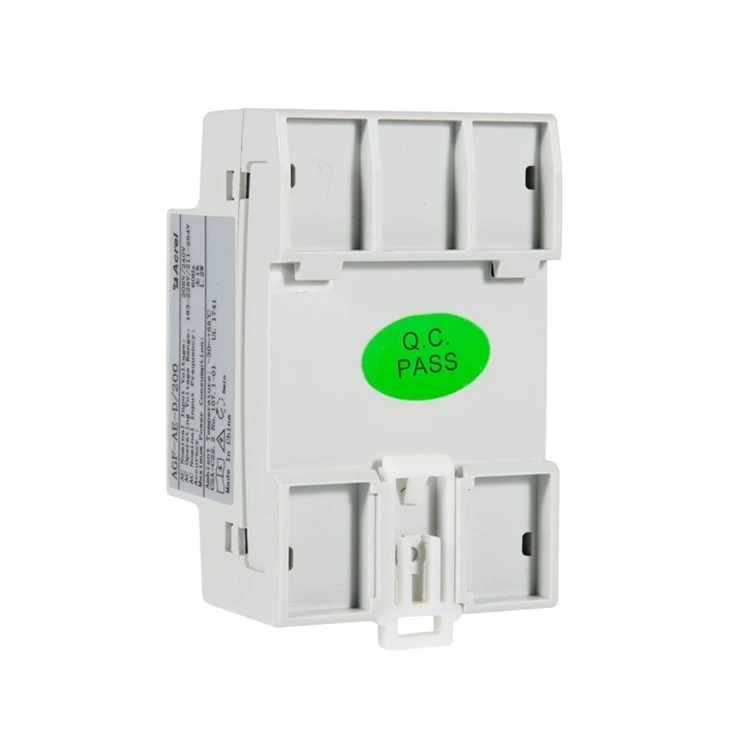

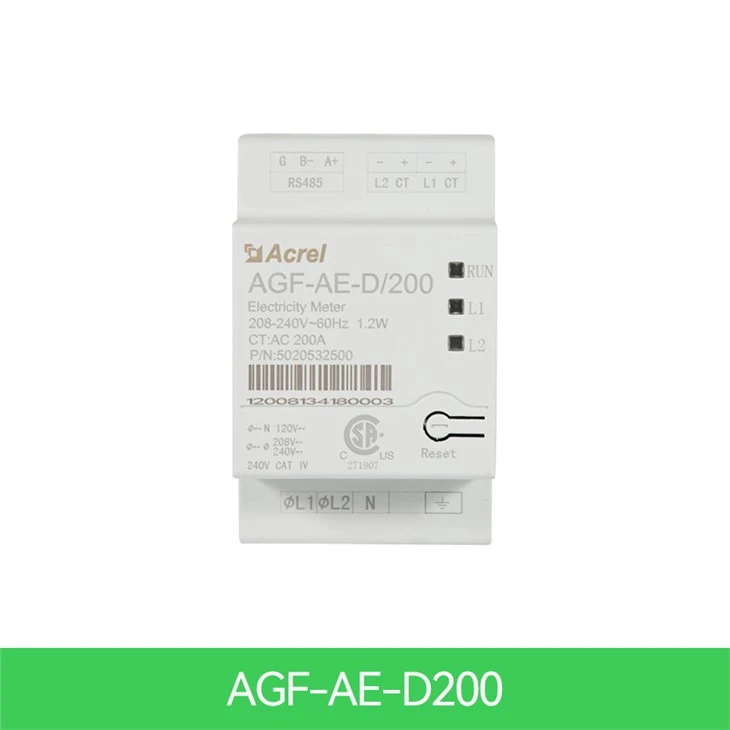

	AGF-AE-D/100	AGF-AE-D/200
Nimellisjännite-lineton	120		V
Nimellisjännitelinjalinja	208/240		V
Laajennettu jännitealue	88%~110%
Ac-taajuus	60		Hz
Tuetut ruudukot	L1/L2/N/PE
Tehonkulutus	1.2		W
Viestintä
Mittarin tietoliikenneliitännät	RS 485
Vasteaika	≤1		S
Mittarin tarkkuus
Nimellinen RMS-virta	100	200	A
1%-100% CT-virrasta	±0,5	±0,5	%
Nykyiset muuntajat
Toimitettujen virtamuunnosten määrä	2
Mitat	Henkammeissa 150. D:35	70.5×54.5×39(H×W×D)	mm
Standardien noudattaminen
Turvallisuus	UL1741
Asennustiedot
Mitat(H×W×D)	54.1×87.8×52		mm
Paino	0.2		kg
Käyttölämpötila-alue	-30 ~ 55		°C
Suhteellinen kosteus (tiivistymätön)	5-90		%
Asennuksen tyyppi	DIN-Kisko, 35mm

	Tarkkuus AGF-AE-D/100: 100A AGF-AE-D/200: 200A Taajuus 60 Hz Virtalähde (itsesyöttö) AC85 ~ 265V tai DC100 ~ 350V; virrankulutus ≤10VA Tuotantopanosten kulutus alle 0,2VA
Tuotantopanosten kulutus Alle 0,2VA Mitat(L*W*H) 54,1 * 87,8 * 52mm Asennus DIN 35 mm

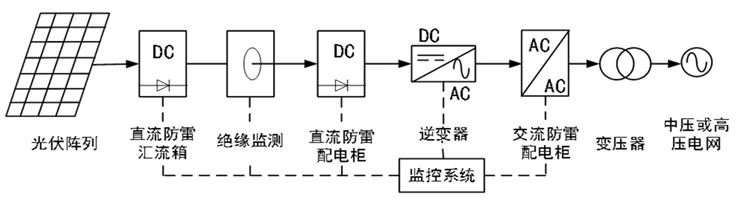

PV/Solar Inverter Energy Meterin yksisuuntaajajärjestelmässä mittari on kytketty suoraan vaihtosuuntaajaan. Jos invertterissä on sisäänrakennettu tuloluokkamittari (RGM; invertteriä ohjataan tuloluokan invertteriin), asiakkaamme voivat liittää ulkoisen mittarin samaan väylään kuin RGM.

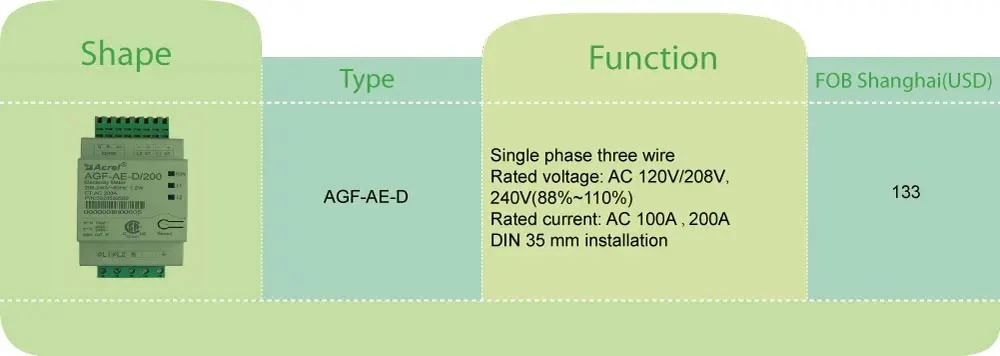

Tyyppi	Funktion kuvaus

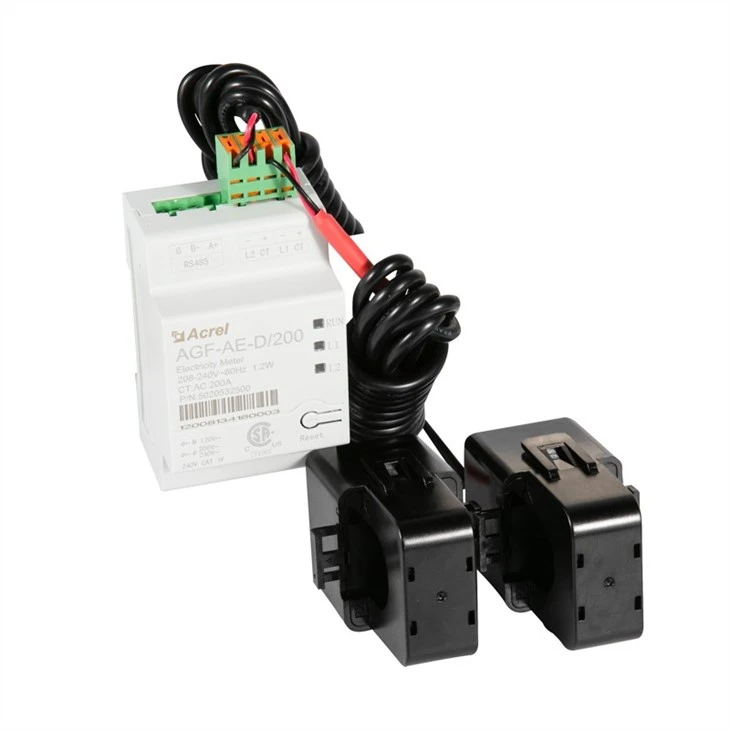

AGF-AE-D/100	1. Aurinkosähkö- / energianvarastointijärjestelmän virranhallinta 2. Täyden tehon mittaus, nopea tietojen päivitys 3. Din Rail asennettu 4. Helppo asentaa 2 ulkoisella jaetun ydinvirran muuntajalla 0-100A
AGF-AE-D/200	1. Aurinkosähkö- / energianvarastointijärjestelmän virranhallinta 2. Täyden tehon mittaus, nopea tietojen päivitys 3. Din-kisko asennettu 4. Helppo asentaa 2 ulkoisella halkaistulla ydinvirtamuuntajalla 0-200A

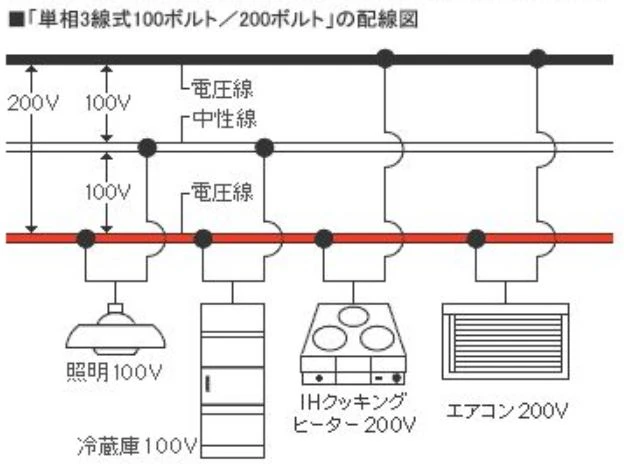

* Yhden vaiheen 2 kanava 3 johto

* Nimellisjännite AC 120V/208V,240V(88%~110%)*Nimellisvirta:AC 100A

* Nimellistaajuus:60HZ

* Viestintä:RS485,SunSpec-protokolla

* UL1741 asennettu vaihtosuuntaajien, muuntimien, ohjaimien ja yhteenliittämisjärjestelmälaitteiden tuotokseen, joita käytetään hajautettujen energiavarojen kanssa

(35mm Din Rail install)

1. Katkaise vaihtovirta ennen virrankatkaistajien kiinnikemistä.

2. Asenna mitattavat TT:t johdinta varten. Split-core-T:t voidaan käyttää kolmeen laitokseen, jotka sijaitsevat ajohtimen ympärillä. Kaikki kaapelikiinnit voivat olla kiinni CT-yläosan ympärillä, mikä estää tahattoman avaamisen.

3. Asenna TT nuolella, joka osoittaa ruudukolle kulutusta tai viennin mittausta varten.

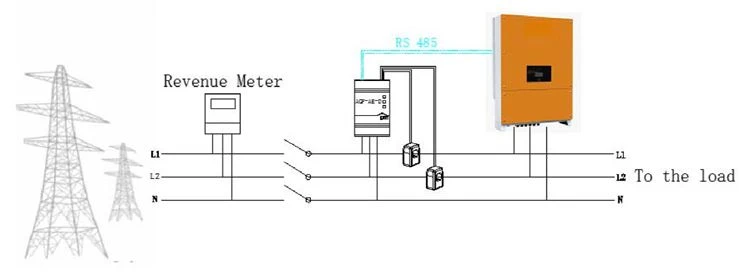

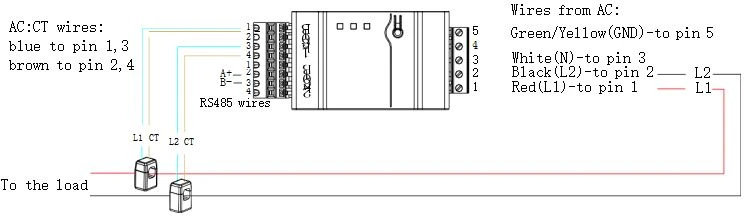

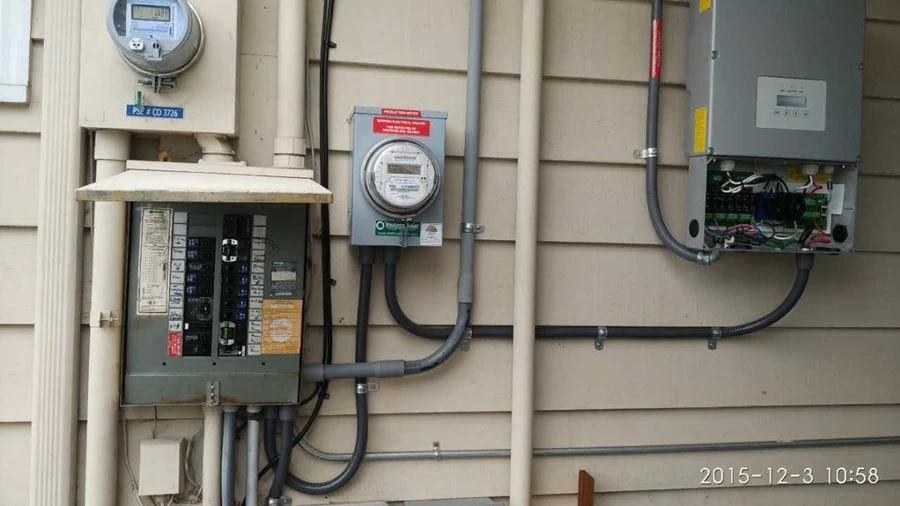

Jos liität mittarin vaihtosuuntaajaan, katso yhteyskaavio.

Nykyinen muuntaja on pakattu yhteen mittarin kanssa.
