● Sovellus
Viime vuosina, vastauksena ilmaston lämpenemiseen ja kasvihuonekaasupäästöjen aiheuttamaan ilmastonmuutokseen, ， suuret maat ovat keskittyneet edistämään sähköajoneuvoja korvaamaan perinteiset polttoaineajoneuvot. Latauspaalujen rakentaminen on erittäin tärkeää uusien energia -ajoneuvojen myynninedistämisessä, joten latauspaaluprojekteja on syntynyt ympäri maailmaa.
Yksivaiheiset ja kolmivaiheiset AC-, DC -energiamittarit ovat vastaavien IEC -standardien mukaisia, ja niitä voidaan käyttää kaikenlaisissa AC- ja DC -latauspaaluissa latausenergian mittauksen toteuttamiseksi, ja ne voivat lähettää sähköisiä parametreja reaaliajassa tiedonsiirron avulla.

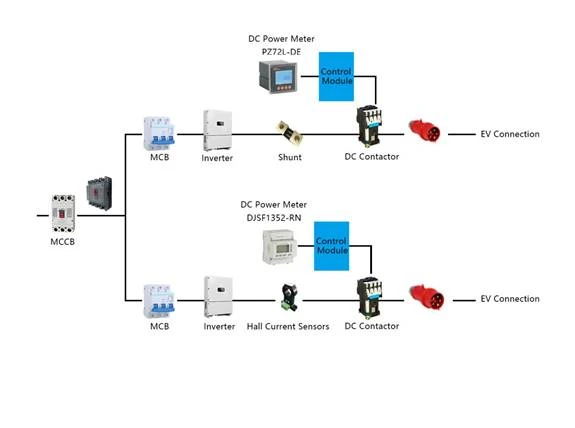

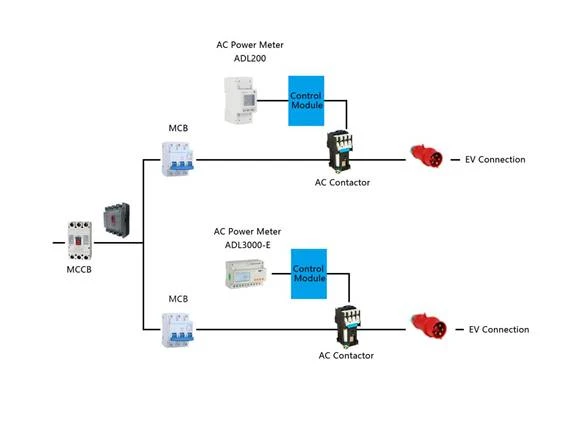

Rakenne
Päätoiminnot
Se voi mitata ja näyttää sähköisiä parametreja, kuten jännitettä, virtaa, tehoa, energiaa ja tukea RS485 -tiedonsiirtoa ja sähköenergiapulssilähtöä.
1. Tarkkuus
Energiatarkkuus: luokka 0.5S tai luokka 1
2. Valinnainen kokoonpano
Valinnainen monihintainen.
3. Todistus
CE- tai IEC -sertifioitu.
Tuotteen valinta
Tuote | Muoto | Tyyppi | Toiminto |
Yksivaiheinen AC -energiamittari |
| ADL10-E | Din -kiskoon asennettu; yksivaiheinen 60A, 50/60Hz sisääntulo; sähköisten parametrien, kuten jännitteen, virran, tehon, energian, mittaus; RS485 -tiedonsiirto (Modbus -protokolla). |
| ADL100-ET | Din -kiskoon asennettu; yksivaiheinen 60A, 50/60Hz sisääntulo; sähköisten parametrien, kuten jännitteen, virran, tehon, energian, mittaus; RS485 -tiedonsiirto (Modbus -protokolla). energiapulssi; valinnainen monitariffi. | |
| ADL200 | Din -kiskoon asennettu; yksivaiheinen 80A, 50/60Hz tulo; sähköisten parametrien, kuten jännitteen, virran, tehon, energian jne. mittaus; RS485 -tiedonsiirto (Modbus -protokolla); energiapulssi; valinnainen monitariffi. | |
Kolmivaiheinen AC -energiamittari |
| ADL400 | Din -kiskoon asennettu; kolmivaiheinen 80A, 50/60Hz tulo; sähköisten parametrien, kuten jännitteen, virran, tehon, energian, mittaus; RS485 -tiedonsiirto (Modbus -protokolla); energiapulssi; valinnainen monitariffi. |
| ADL3000-E | Din -kiskoon asennettu; kolmivaiheinen 80A, 50/60Hz tulo; sähköisten parametrien, kuten jännitteen, virran, tehon, energian, mittaus; RS485 -tiedonsiirto (Modbus -protokolla); energiapulssi; valinnainen monitariffi. | |
DC -energiamittari |
| PZ72 (L) -DE | Paneeliin asennettu, mittaa DC -jännite, virta, teho; mittaa DC -energiaa; suora liitäntäjännite 0-1000V; virtamittauksen tuki shuntin 75 mV ulostulolle, tuki 0-5 V, 0-20 mA: n lähtö hallille; RS485 (Modbus -protokolla) |
| DJSF1352 | Seinäasennus, mittaa DC -jännite, virta, teho; mittaa DC -energiaa; suora liitäntäjännite 0-1000V; nykyinen mittaus tukee shuntin 75 mV lähtöä, tukee 0-5V, 0-20mA hallin lähtöä; RS485 (Modbus -protokolla) | |
| DJSF1352-RN | Din-kiskoon asennettu, tukee valinnaista kaksikanavaista DC-jännitettä, virtaa, tehon mittaus; mittaa DC -energiaa; suora liitäntäjännite 0-1000V; virranmittaus tukee shuntti 75 mV lähtö, tuki Hall-anturi 0-5V, 0-20mA lähtö; RS485 -tiedonsiirto (Modbus -protokolla) | |
Shuntti |
| AFL-T | Yhteinen erittely: 300A/75mV |
Hall -anturi |
| AHKC | Yhteinen erittely: 1000A/5V |

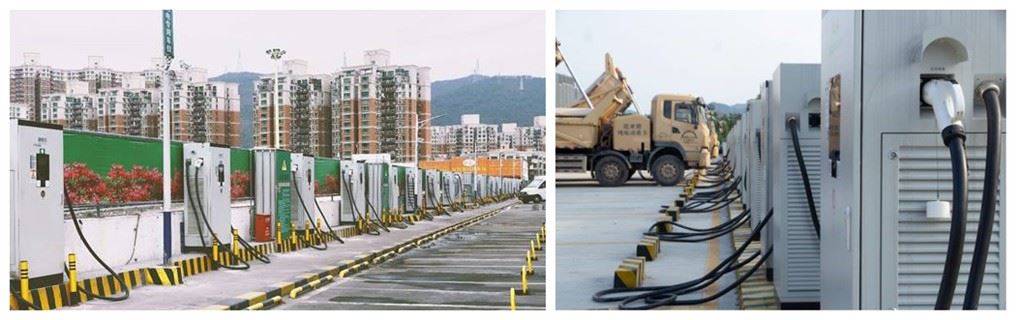

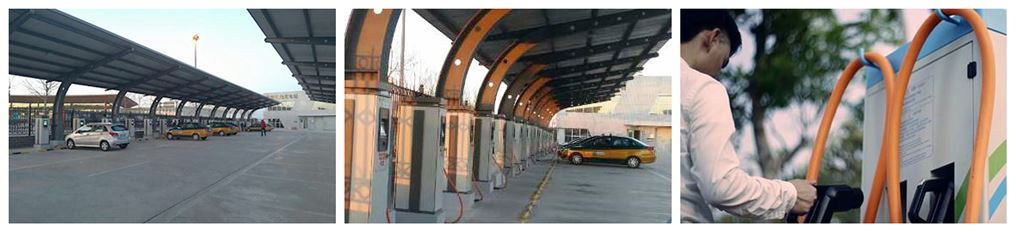

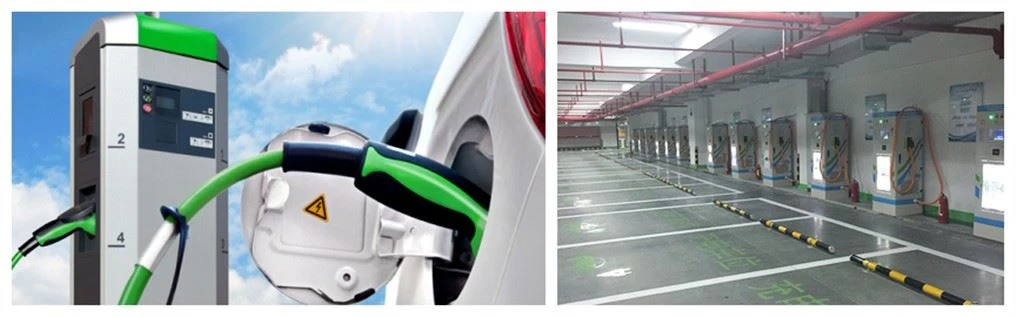

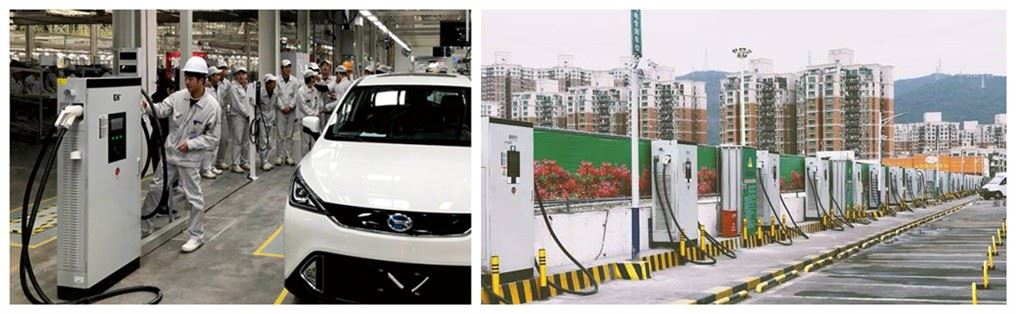

Valokuvat sivustolla
