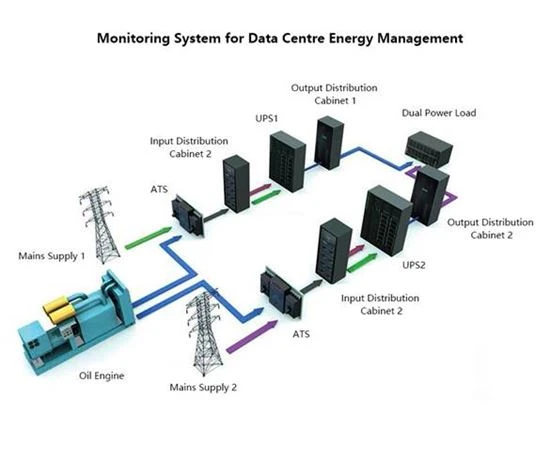

Sovellus
On välttämätöntä seurata reaaliajassa ja keskittää virrankulutus konesalissa, ja tiedot voidaan näyttää käyttöliittymässä ja ladata virran ja ympäristön valvontajärjestelmään RS485: n kautta kosketusnäytöllä ja toteuttaa reaaliaikainen koko sähkönjakelujärjestelmän seuranta. Samaan aikaan se voi toteuttaa energiatehokkuusanalyysin energiankulutuksen vähentämiseksi.

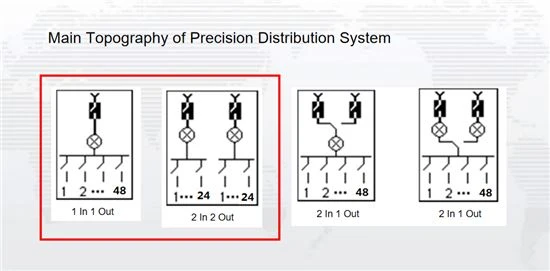

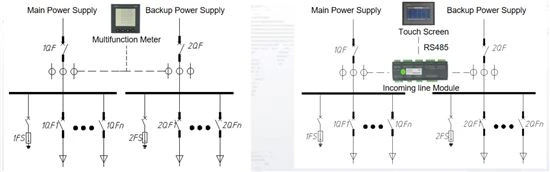

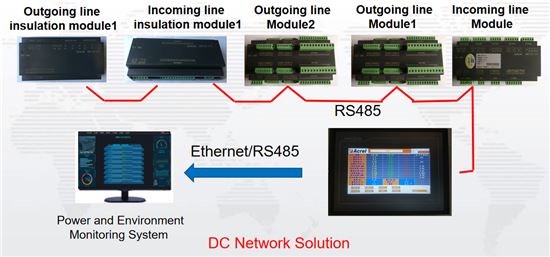

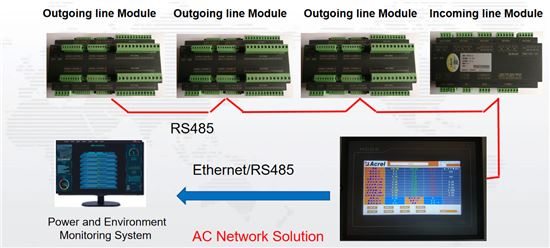

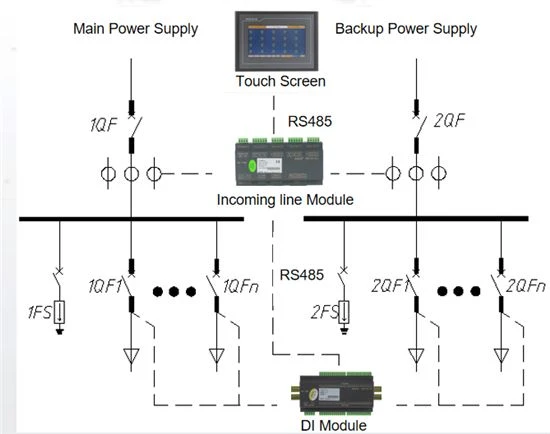

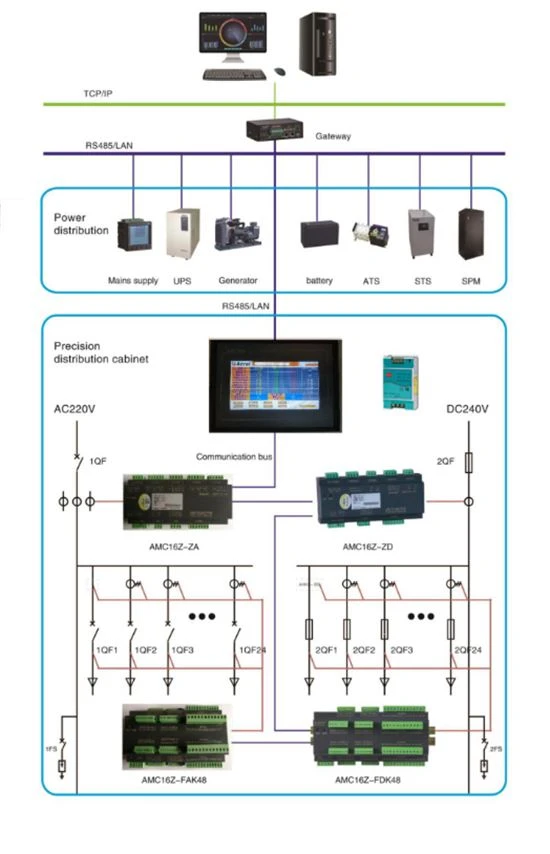

Rakenne
Päätoiminnot
1. Saapuvan linjan ja lähtevän linjan piirit riippumattomat valvontayksiköt
2. Voi mitata enintään 2 tulevaa linjapiiriä ja enintään 192 lähtevää linjapiiriä, virran, jännitteen, tehon, energian ja tehon laadun.
3. Tietojen keskitetty seuranta ja näyttö HMI: n kautta ja tiedot ladataan tehon ja ympäristön seurantajärjestelmään RS485: n kautta.
4. Suurjännite DC 240V tai 336V DC -järjestelmään voidaan lisätä eristysvalvontamoduuli pääväylän maadoituseristyksen valvontaan.
5. DC24V -virtalähde kosketusnäytölle ja lähtevän linjan valvontamoduulille (virtalähde päämoduulin lähdöstä)
6. Viestintä: valvontalaite RS485: llä, kosketusnäyttö RS485: llä tai RJ45: llä
7. Todistus: CE

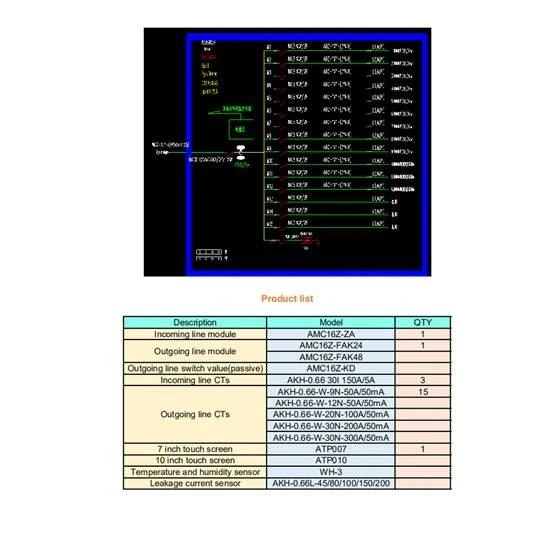

Tuotteen valinta
Nimi | Kuva | Malli | Päätoiminto |
HMI |
| ATP007kt ATP010kt | 1,7 tai 10 tuuman kosketusnäyttö 2. reaaliaikainen seuranta ja näytön jännite, virta, teho, energia, tehon laatu, kytkimen tila, aaltomuodon käyrä ja niin edelleen. 3. valvontalaitteen hälytys, viestintä ja muut parametrit voidaan konfiguroida näytöllä. 4. 2 RS485- ja 1 Ethernet -liitäntä, ja tiedot voidaan ladata RS485- tai RJ45 -laitteella. |
AC -tulolinjan valvontamoduuli |
| AMC16Z-ZA | 1. Asennus: DIN -kisko 35 mm 2. Mittaus: A + B riippumaton 3 -vaihepiiri, 6DI2DO, 2 vuotovirtaa, 1 lämpötila ja kosteus. 3. DC 24 V: n lähtövirtalähteellä lähtevälle linjamoduulille ja kosketusnäytölle. 4. Tiedonsiirto: RS485 Modbus RTU |
AC -lähtevän linjan valvontamoduuli |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Asennus: DIN -kisko 35 mm 2. Voi mitata jopa 16 piirin 3 vaihetta tai 48 piirin yksivaiheista 3. DC24V -virtalähde 4. Tiedonsiirto: RS485 modbus RTU |

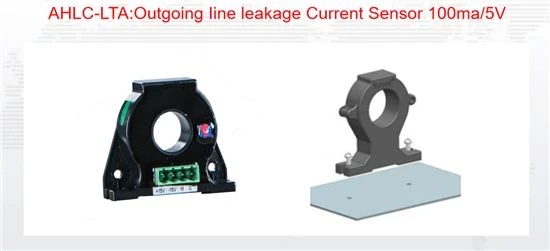

AC -lähtevän linjan virtamuuntaja |
| AKH-0.66W | Virtasuhde: 100A/50mA Yhteinen erittely: 100A/50mA |
DC -tulolinjan valvontamoduuli |
| AMC16Z-ZD | 1. Asennus: DIN -kisko 35 mm 2. Mittaus: A + B riippumatonta piiriä, 6DI2DO, 1 lämpötila Ja kosteus. 3. DC 24 V: n lähtövirtalähteellä lähtevälle linjamoduulille ja kosketusnäytölle. 4. Tiedonsiirto: RS485 modbus RTU |
DC -lähtevän linjan valvontamoduuli |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Asennus: DIN -kisko 35 mm 2. Voi mitata jopa 48 piiriä DC -lähtölinjaa 3. DC24V -virtalähde 4. Tiedonsiirto: RS485 modbus RTU |
DC -tulojohdon eristyksen valvontamoduuli |
| AMC16Z-ZJY | 1. Asennus: DIN -kisko 35 mm 2. Mittaa pääväylän A + B: n riippumaton tasavirtapiirin maadoituseristysvastus 3. DC24V -virtalähde 4. Tiedonsiirto: RS485 modbus RTU |
DC -lähtevän linjan eristyksen valvontamoduuli |
| AMC16Z-FJY | 1. Asennus: DIN -kisko 35 mm 2. Mittaa 24 piirin DC -lähtöjohdon maadoituseristysvastus |

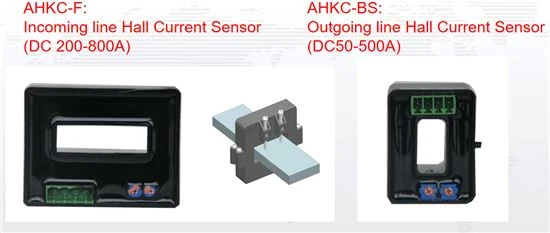

DC -lähtevän linjan Hall -tehovirta -anturi |
| AHKC-BS | Virtasuhde: 100A/5V Yhteinen erittely: 100A/5V |

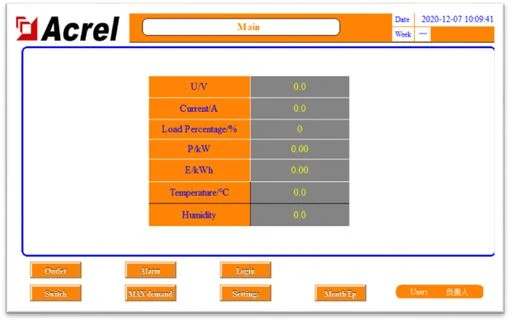

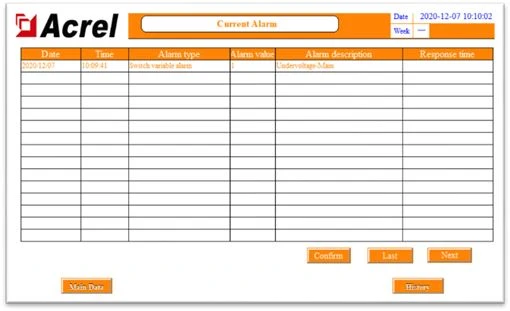

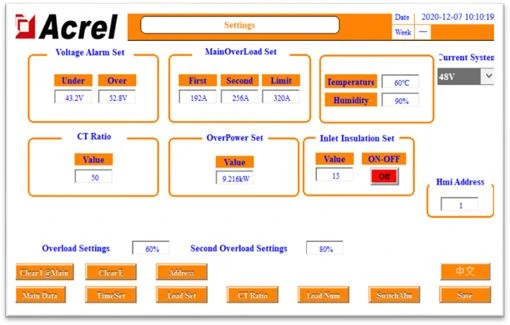

Ihmisen ja koneen välinen käyttöliittymä

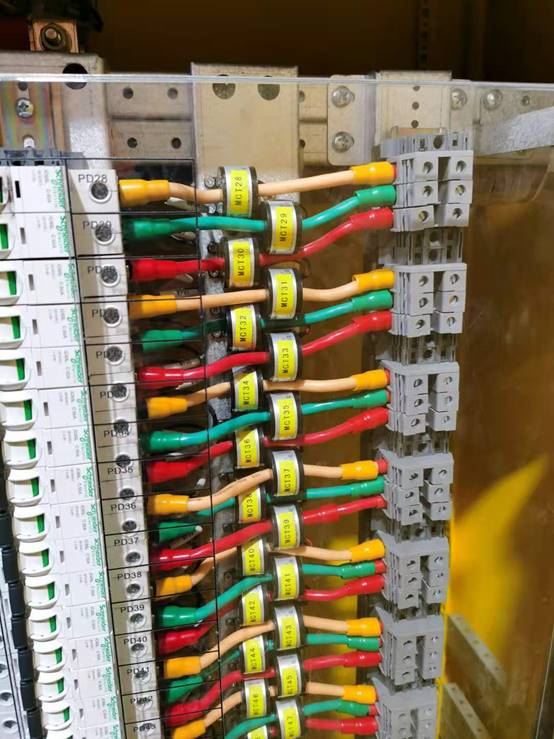

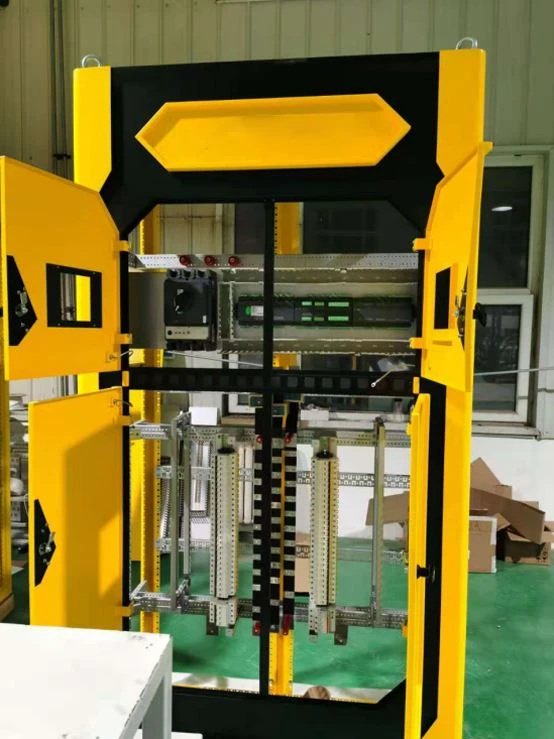

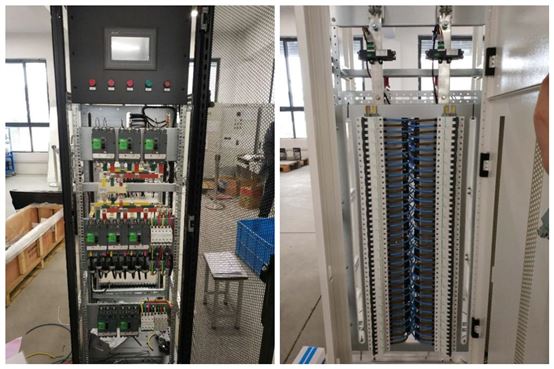

Valokuvat sivustolla
