Kuvaus
WH-M-lämpötila- ja kosteusmoduulia käytetään pääasiassa keski- ja suurjännitekytkinkaapin, liitäntärasian, rengaspääyksikön, laatikkoasemalle ja muiden laitteiden sisäisen lämpötilan ja kosteuden testaamiseen. Tämä moduuli ottaa käyttöön erityisen kuoren, jolla on hyvä ilmanvaihtovaikutus, herkkä ulkonäkö, voi tehokkaasti suojata sisäisiä komponentteja, parantaa käyttöikää ja helpottaa asennusta ja johdotusta.

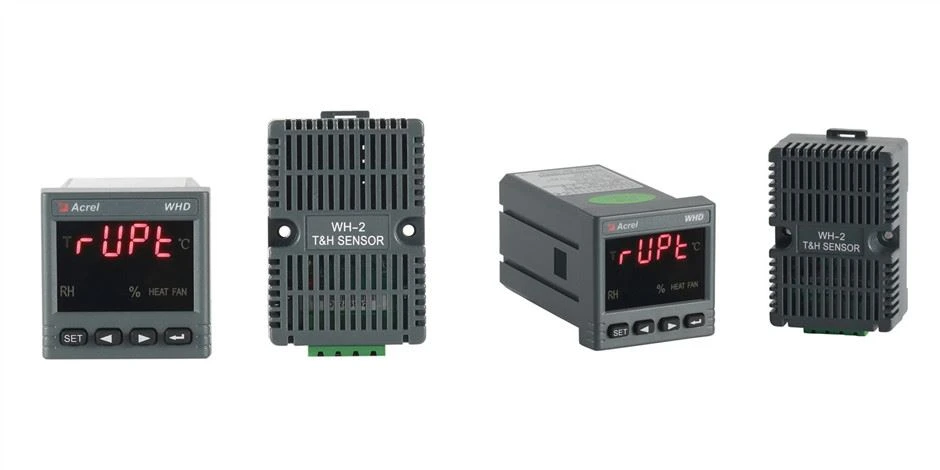

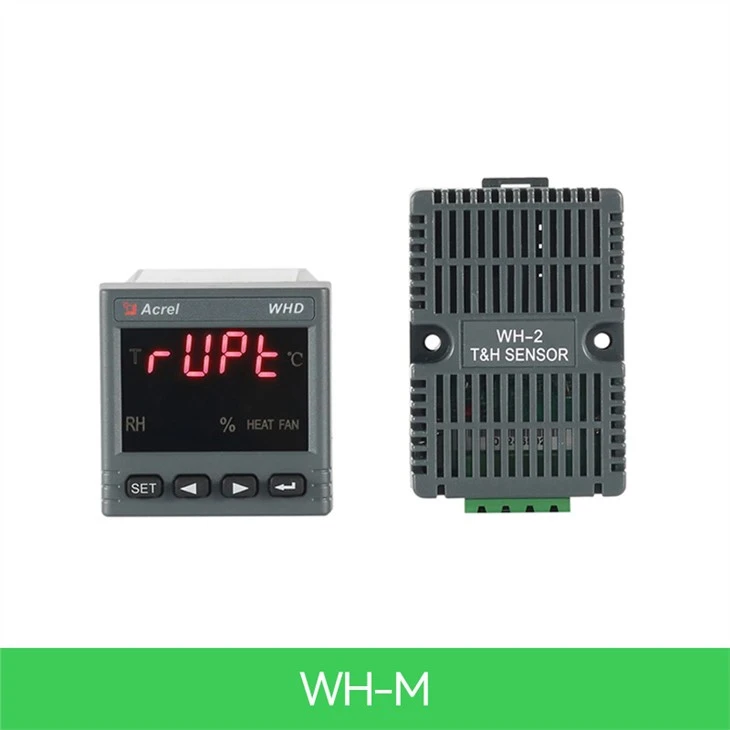

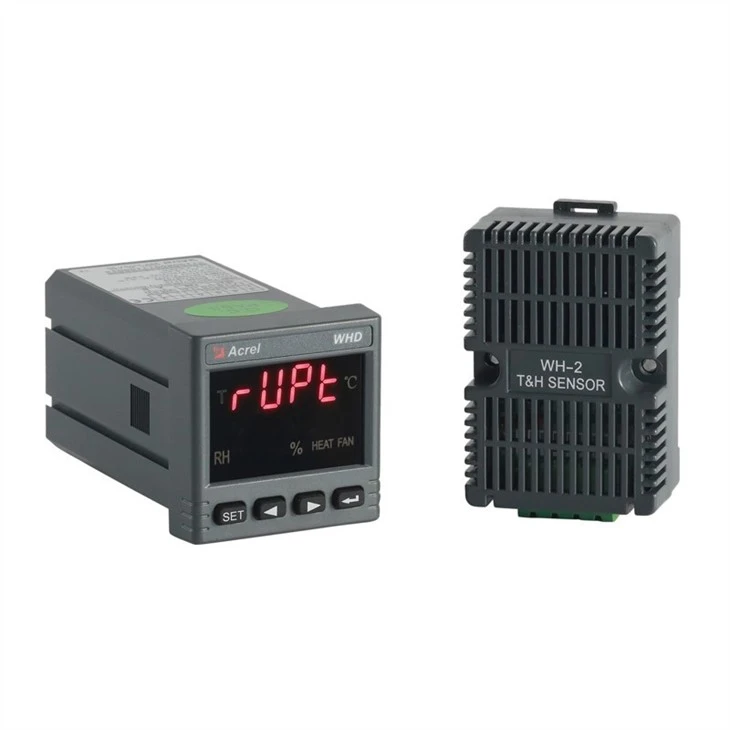

Ulkonäkö
Parametrit
Tekninen parametri | Indeksi | |
Mittausalue | Lämpötila | -40.0°C~ 80.0°C |
Kosteus | 20%RH~95%RH | |
Tarkkuus | Lämpötila | ±1°C |
Kosteus | ±5%RH | |
Viestintä | RS485,(MODBUS-RTU) protokolla | |
Lisävirtalähde | Jännite | DC 12 ~ 24V |
Kulutus | ≤0,5W | |
Epäonnistumisten välinen keskiaika | ≥50000 tuntia | |
Ympäristö | Lämpötila | -40°C~+80°C |
Kosteus | ≤95%RH,Ei kondensaatiota, ei syövyttävää kaasua | |
Korkeus | ≤2500 m | |

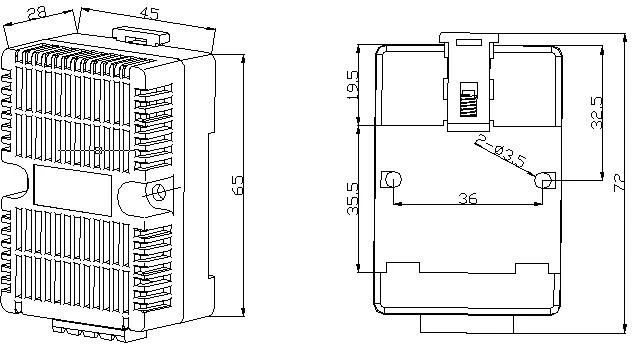

Mitat
Johdotus
Viestinnän yleiskatsaus
Mittari käyttää Modbus-RTU-tiedonsiirtoprotokollaa, joka määrittelee yksityiskohtaisesti tarkistuskoodit, tietosarjat jne., Jotka ovat välttämättömiä tietylle tietojenvaihdolle. MODBUS-protokolla käyttää pää-orja-vastausyhteyttä (puoliksi kaksipuolinen) yhdellä tietoliikennelinjalla. Kun päätietokoneen signaali on osoitettu ainutlaatuiselle päätteelle (orjalle), pääte lähettää vastaussignaalin lähetettäväksi isännälle.
MODBUS-protokolla sallii vain viestinnän isäntätietokoneen (PC, PLC jne.) ja päätelaitteen välillä, mutta ei salli tiedonvaihtoa itsenäisten päätelaitteiden välillä, jotta jokainen päätelaite ei käytä viestintälinjaa alustuksen aikana, vaan vastaa vain koneeseen saapuvaan kyselysignaaliin.

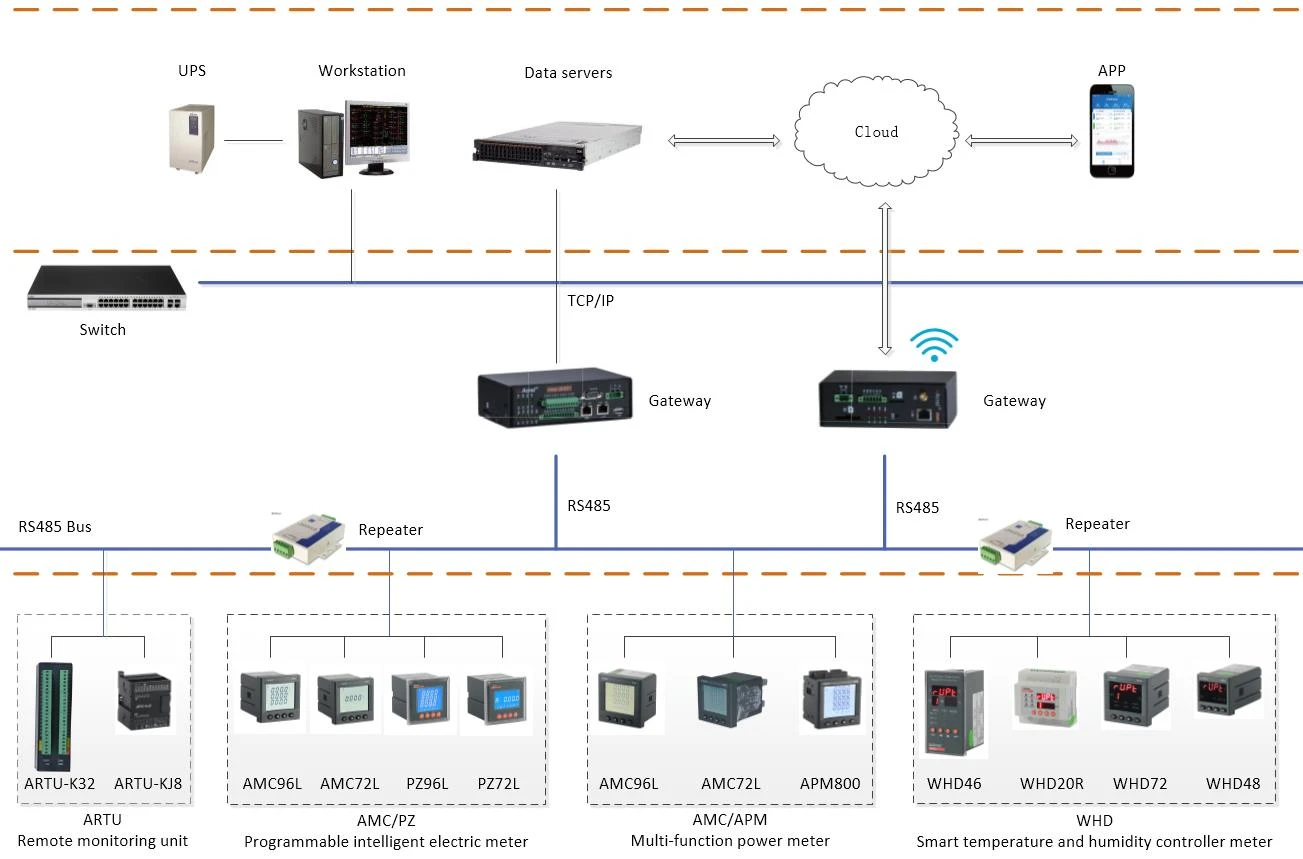

Sovellusskenaario
