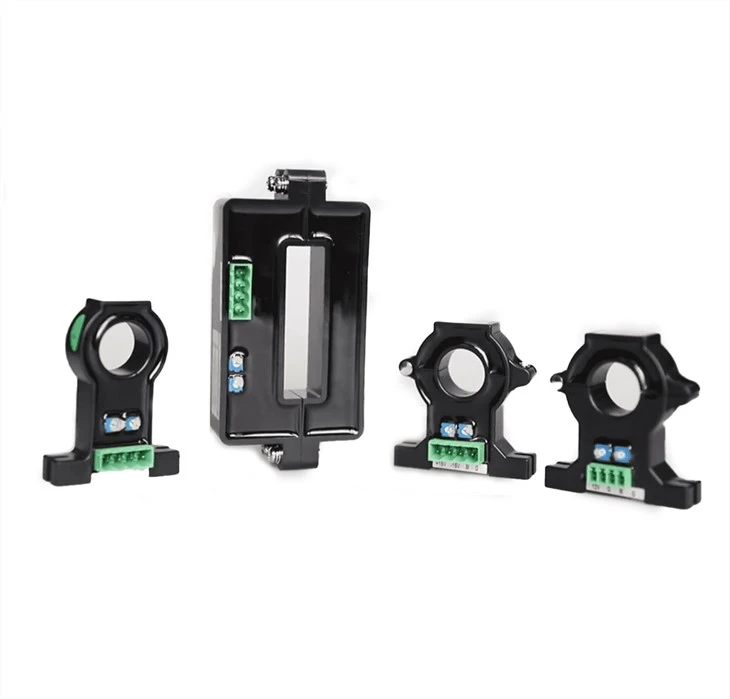

Acrel Hallin anturi

Acrel Electric on pörssiyhtiö, joka keskittyyHallin anturi. Halli-alalla yrityksellä on satoja malleja erilaisiin tarpeisiin. Olipa kyseessä helposti asennettava avoimen tyypin muuntaja, erittäin tarkka suljettu tyyppimuuntaja tai DC-vuotovirtamuuntaja, asiakkaat ympäri maailmaa ylistävät laajasti monenlaisia sovellusskenaarioita.

Hallianturin tyyppi

Hallivirta-anturit soveltuvat laajalti nykyisten signaalien hankintaan ja takaisinkytkentäohjaukseen nykyisessä seurannassa, akun sovelluksessa, invertterissä, aurinkoenergian hallinnassa, tasavirtakaapissa, DC-moottorivedossa, galvanoinnissa, hitsauksessa, taajuusmuuttajassa, UPS-servo-ohjausjärjestelmissä.

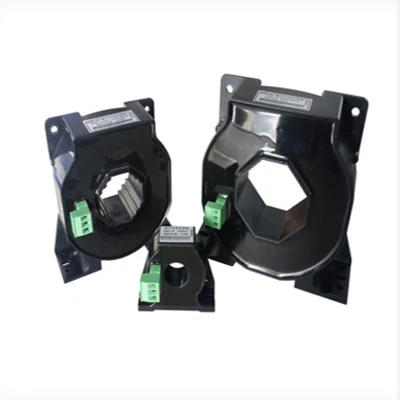

Jaetun avoimen silmukan hallin virta-anturi

1. Parempi tarkkuus

2. Jos budjetti on alhainen, se voidaan saada jakamaan tyyppi, helppo asentaa

3. Nimellinen syöttö:20A-20000A

4. Lähtö voi olla erilainen, nimellinen lähtö voi olla 4V / 5V / 20mA / 4-20mA

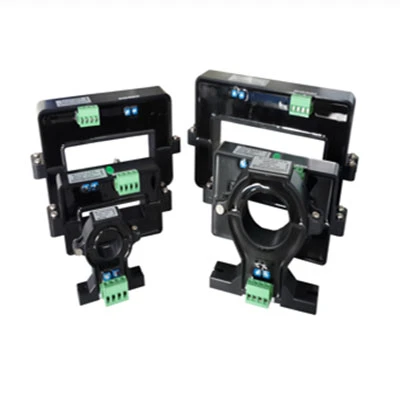

Suljettu avoimen silmukan hallin virta-anturi

1. Parempi tarkkuus

2. Jos kustannukset ovat alhaiset, voidaan saada jakamaan tyyppi, helppo asentaa

3. Nimellinen syöttö:20A-20000A

4. Lähtö voi olla erilainen, nimellinen lähtö voi olla 4V / 5V / 20mA / 4-20mA

Suljetun silmukan hallin virta-anturi

1. Parempi tarkkuus

2. Nimellinen syöttö:10A-2000A

3. Nopea vasteaika:≤1us

4. Kaistanleveys :≤100kHz

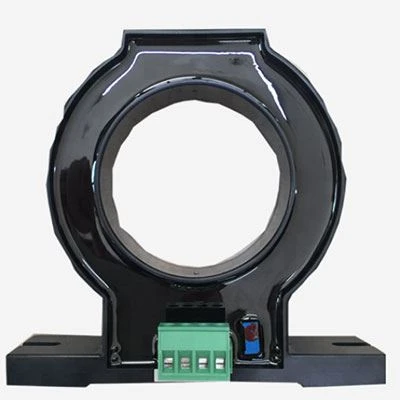

DC-vuotovirta-anturi

1. Parempi tarkkuus

3. Nimellinen tulo: 10mA ~ 1A

4. Lähtö voisi:5V

5. Lisäteho:±15V

Sovellus

Acrel Hall -anturilla on korkean tarkkuuden, pienen koon ja kätevän asennuksen edut. Se on erittäin kustannustehokas sähkötuote. Erilaiset asennusmenetelmät ja monipuoliset lähtösuhteet antavat Acrel-asiakkaille mahdollisuuden löytää haluamansa anturit.

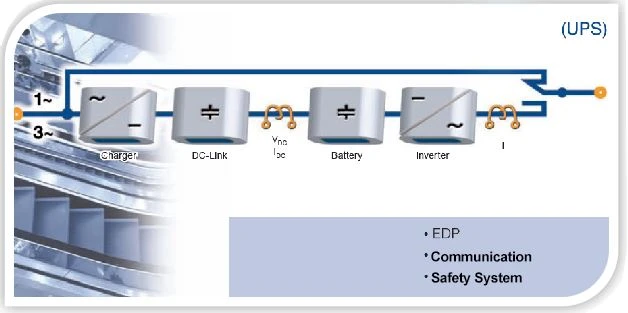

1. Keskeytymätön virtalähde

UPS Power Systemissä lähtövirran mittaamiseen käytetään suljetun silmukan hallianturia. UPS-ohjain suorittaa tämän virran perusteella palautteen ohjauksen varmistaakseen vaihtosuuntaajan virtalähteen normaalin toiminnan. Nopean vastenopeuden vuoksi se soveltuu erityisen hyvin tietokoneiden keskeytymättömiin virtalähteisiin.

Acrel suljetun silmukan tekniset tiedot: AHBC-LTA、AHBC-LT1005、AHBC-LF。

2. Aurinkoenergia, tuulivoima

Hallivirta-antureilla on laaja valikoima sovelluksia aurinkosähköisiin tasavirtakaappeihin, aurinkosähköisiin invertteriin, tuulivoiman invertteriin ja muihin tilaisuuksiin. Mittapääte käyttää avoimen silmukan hallianturia: AHKC-BS、AHKC-E、AHKC-F、AHKC-K-sarja. Ohjauspäätteeseen käytetään suljetun silmukan hallianturia: AHBC-LTA、AHBC-LT1005、AHBC-LF Series.

3. Aurinkosähköisen DC-kaapin sovelluskotelo

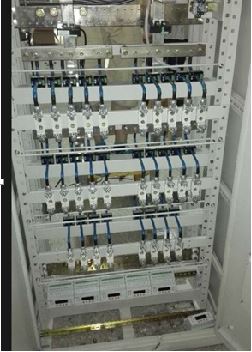

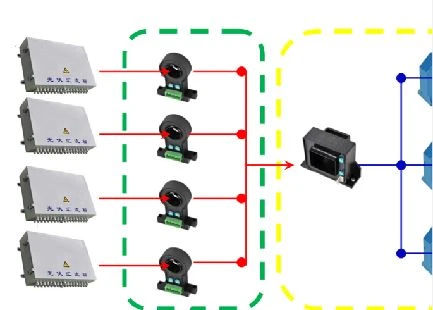

Ota esimerkiksi aurinkosähköinen DC-kaappi, jonka on seurattava 8 aurinkosähkön yhdistelmälaatikon lähtövirtaa ja jännitettä. Ottaen huomioon, että aurinkosähköisen tasavirtakaapin yleinen yhtymävyys on kytketty kiskoon ja kaapin tila on rajallinen, on suositeltavaa käyttää 8 pienempää AHKC-BS 200A / 5V Hall -avoimen silmukan virta-anturia (kuten kuvassa 3 ja kuvassa 4) on esitetty AGF-D DC -kaapin väylän keräyslaitteella edellisen 8-kanavaisen yhdistelmälaatikon reaaliaikaisen lähdön laskemiseksi. Samalla se voi tehdä yhteistyötä DC-jänniteanturin ACTDS-DV/V kanssa tehon ja sähköenergian mittaamisen toteuttamiseksi.

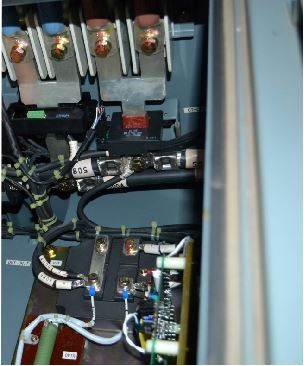

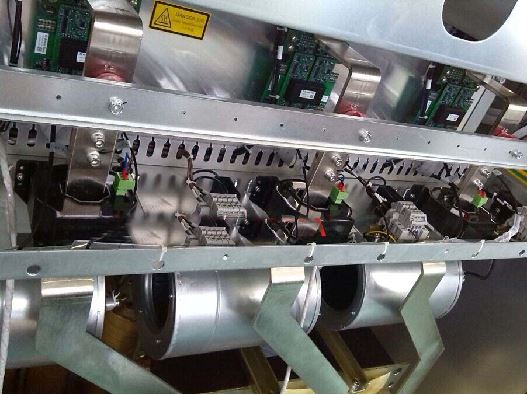

4. Invertterin sovelluskotelo

5. Mobiili DC-taulukkokaappi

Datakeskuksen virtalähteen laatu vaikuttaa suoraan IT-laitteiden turvalliseen toimintaan. Siksi on erittäin tärkeää seurata virtalähdettä datakeskuksen kaappeihin ja niistä pois. Hallianturin avulla kerättäisiin päälinjavirta ja monihaaraiset DC-piirit.

Yrityksessämme on avoimen kierron Hallin virta-anturit: AHKC-BS, AHKC-E, AHKC-F, AHKC-K ja muut avoimen silmukan anturisarjat.

	Sarja	Num

metri	AMC16-DE6	6
Päälinjan hallianturi	AHKC-F-400A/5V	2
Lähtevän hallin anturi	AHKC-BS-100A/5V	28
Kosketusnäyttö	TPC7062Hi	1
	Palvelinkeskuksen virtalähteen hallintajärjestelmä	1
Virtalähteen vaihtaminen	KDYA-DG30B-24	1
Välirele	MY2N-J DC48V PYF08A-E	1

6. Tasavirtajakelun muuntaminen

Järjestelmän muuntaminen edellyttää, että tasavirtajärjestelmä kytketään ilman sähkökatkosta, eli kuorma kaadetaan ulos ja kaadetaan menettämättä tasavirtaa. Muutosprojekti on vaikea, ja siinä on oltava kohdennettu ammatillinen muutossuunnitelma. Edellä mainittujen dc-jälkiasennusvaatimusten mukaisesti Split Hallin virta-anturia voidaan käyttää perinteisen hallianturin tai shunttien korvaamiseen dc-virran mittausongelman ratkaisemiseksi jälkiasennusprojektissa ja sen varmistamiseksi, että tasavirtaväylä- ja tasavirtakuormaa ei sammuteta ja että ne toimivat turvallisesti jälkiasennusprosessin aikana.
