Kuvaus

ASJ-sarjan toimintareleen jälkivirta, pienjännitepiirin rikkoutuminen tai pienjänniteurakoitsija voidaan valmistaa yhdistetylle jälkivirtatuotantolaitteelle, jota käytetään pääasiassa TT- ja TN-järjestelmän jakelupiiriin vaihtovirralla 50Hz, nimellisjännitteellä 400V tai sitä alapuolella.

ASJ-sarjan jälkivirtareleen toimintareleen käyttöä käytetään sähköpiirin maavikasuojauksessa, jotta estetään laitevauriot ja maavikavirran aiheuttama sähkölaitteiden tulipalo, ja lisäksi se voi myös tarjota epäsuoran kosketussuojan sähköiskuvaaralta.

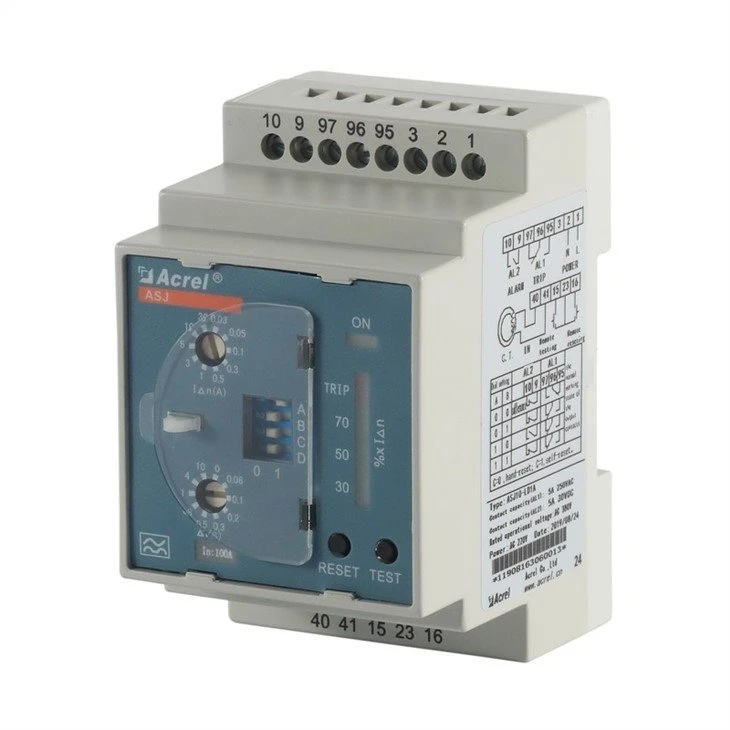

Ulkonäkö

Parametri

Tekninen parametri		Indikaattori
		Vaihtovirta-tyyppi	Tyyppi
Tulo	Nimellinen jäännöstoimintavirta	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30 A kohdan huomautus 3
	Rajoitusajan muu kuin ajoaika △t	0,1、0,5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(s) huomautus 4
	Nimellinen jäännös ei-toiminto nykyinen I△ei	50%I△n	50%I△n
	suorituskyvyn ominaisuudet	yksinkertainen sinusoidinen vaihtovirta	yksinkertainen sinusoidinen vaihtovirta ja sykkivä suoravirta
	taajuus	50 Hz±5 Hz	50 Hz±5 Hz
Toimintovirhe		-20% ~ -10%I△n	-20% ~ -10%I△n
Tuotos	tulostustila	toinen on normaali sulkeminen ja toinen muunnos	toinen on normaali sulkeminen tai avaaminen, ja toinen on muunnosta varten
	kontaktikapasiteetti	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	nollaustila	paikalla ja kaukopuhelut Yksi	paikalla, kaukopuhelu ja automaattinen
Virtalähde	jännitealue	AC110V、AC220V (sallittu virhe±10 %)		AC110V、AC220V、DC85-270V (sallittu virhe±10 %)
	tehon haihtuminen	≤5W
Tehotaajuus kestää jännitettä		Vaihtovirran tehollinen arvo virtalähteen, tulon ja lähdön välillä: 2kV /1min
Normaalissa toiminnassa	lämpötila	käyttölämpötila: -20°C ~ +55°C säilytyslämpötila: -30°C ~ +70°C
	kosteus	≤95%RH, kosteuden kondensoituminen ja syövyttävä kaasupaikka
	korkeus merenpinnan yläpuolella	≤2000m
	pilaantumisen luokka	Kolmas luokka
	asennusluokka	Tyyppi III.

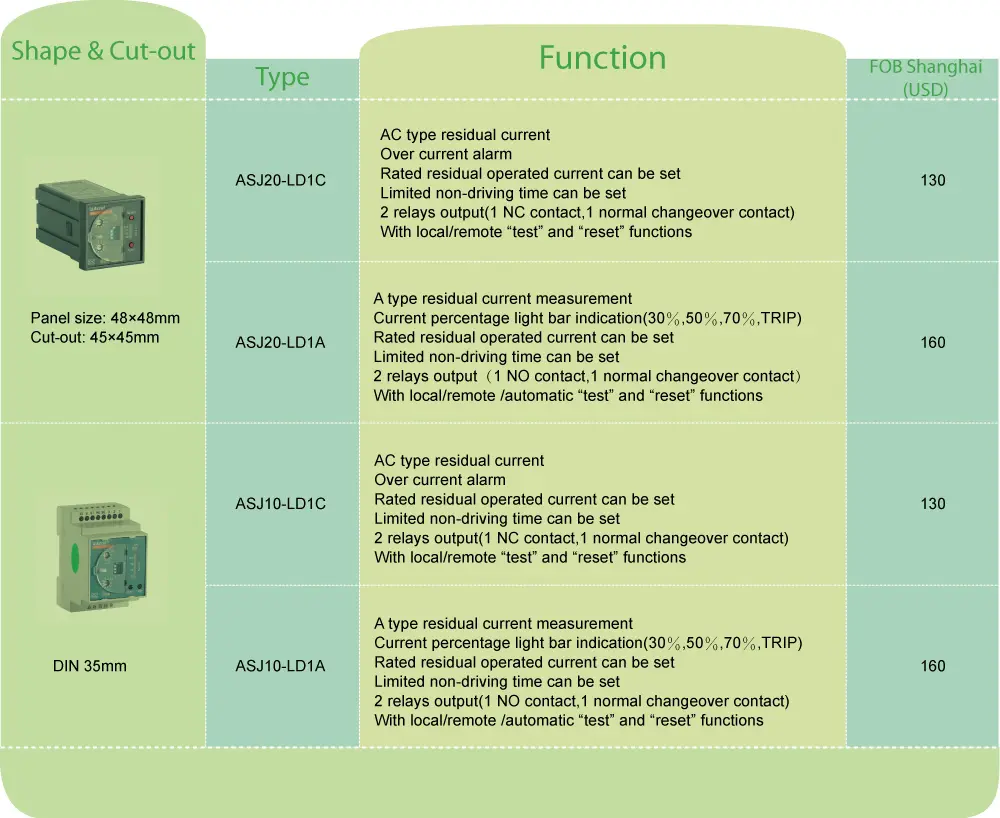

Funktio

Tyyppi

Perustoiminto

Asennustapa

Valokuva

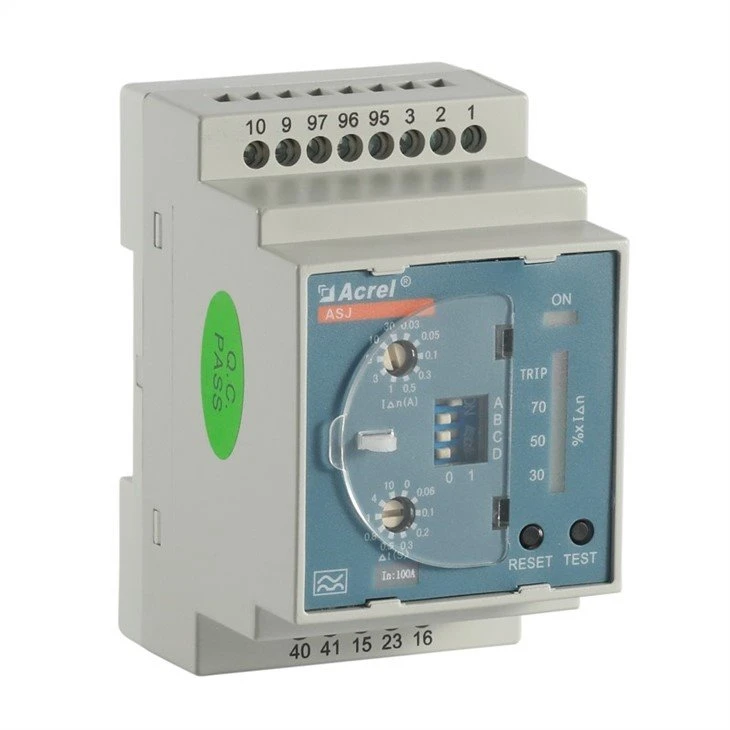

ASJ10-LD1C

1. VAIHTOVIRTATYYPPINEN jäännösvirran mittaus;

2. Nykyisen rajanylityslinjan hälytyskehote;

3. Nimellinen jäännöskäyttövirta voidaan mitata;

4. Voidaan asettaa rajoitettu ajokieltoaika;

5. Kaksi relelähtösarjaa;

6. Paikallisilla ja etätoiminnoilla "testaa" ja "nollaa".

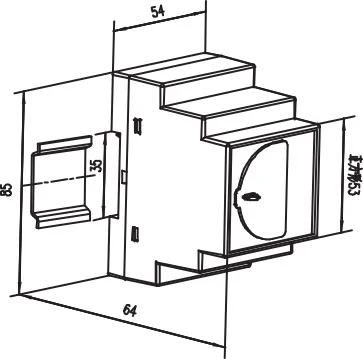

Kiskojen ohjaus (TS35mm)

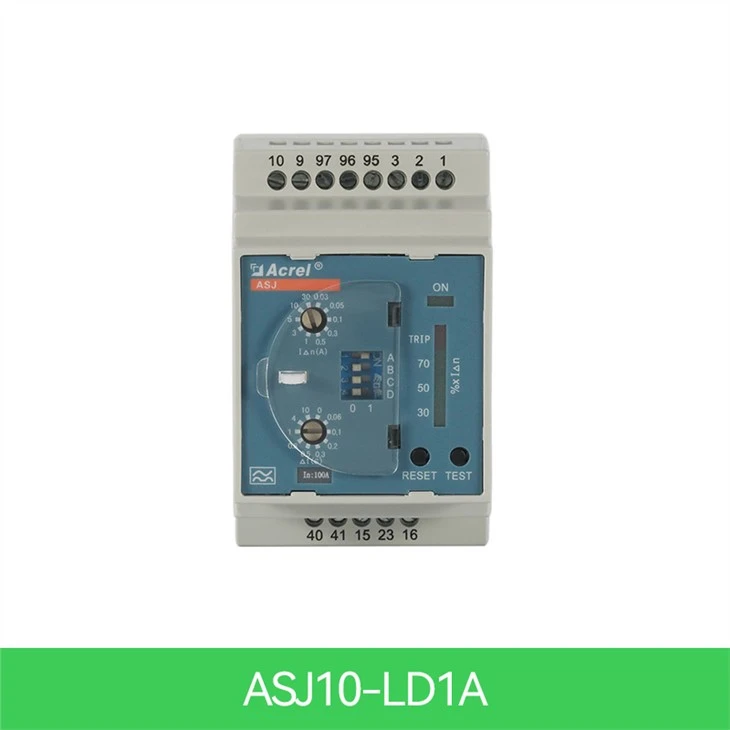

ASJ10-LD1A

1. A-tyypin jäännösvirran mittaus;

2. Nykyinen valosarakkeen näyttö prosentteina;

3. Nimellinen jäännöskäyttövirta voidaan mitata;

4. Voidaan asettaa rajoitettu ajokieltoaika;

5. Kaksi relelähtösarjaa (asetettavissa)huomautus 1;

6. Paikallisilla ja etätoiminnoilla "testaa" ja "nollaa".

Huomautus 1: Releen asetustoiminto tarkoittaa, että voit asettaa releen alustuksen ja lähtötilan itse paneelin koodivalinnan kautta; asetusopas löytyy käyttöoppaasta.
