Kuvaus

DTSD1352 AC kolmivaiheinen aurinkoenergiamittari

ADL3000-E on älykäs mittari, joka on suunniteltu sähkönsyöttöjärjestelmiin, teollisuuteen ja kaivosteollisuuteenyritykset ja voimalaitokset laskemaan sähkönkulutusta ja hallitsemaan sähkön kysyntää. Siinä on suuri tarkkuus, pieni koko ja yksinkertainen asennus. Se integroi kaikkien sähköisten parametrien mittauksen kattavaan sähkönmittaukseen ja -hallintaan, tarjoaa erilaisia tietoja edelliseltä 12 kuukaudelta, tarkastaa 31. harmonisen sisällön ja harmonisen kokonaissisällön, toteuttaa etäviestinnän ja kauko-ohjaimen kytkentätulolla ja relelähdöllä sekä tarjoaa hälytyslähdön. Se on varustettu RS485-tiedonsiirtoportilla ja sovitettu MODBUS-RTU:hun. ADL3000-E:tä voidaan käyttää kaikenlaisissa ohjausjärjestelmissä, SCADA-järjestelmissä ja energianhallintajärjestelmissä. Kaikki mittarit täyttävät sähkötehomittareiden tekniset vaatimukset IEC62053-21- ja IEC{6}}-standardeissa.

LCD

Tehokkaat ja tarkat käsittely- ja testauslaitteet.

erilaisia valinnaisia toimintoja

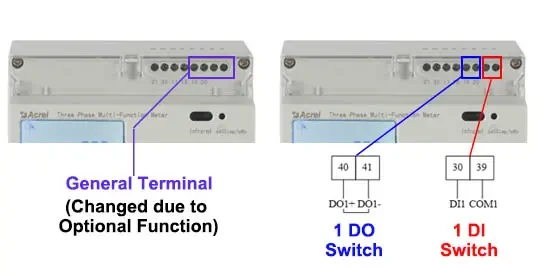

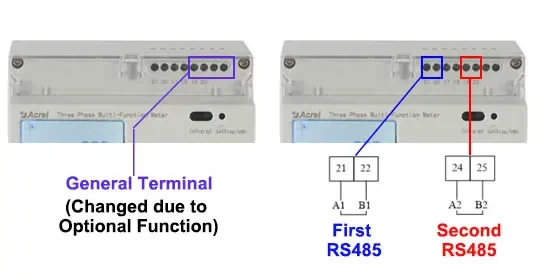

2-kanavainen RS485, 1 digitaalitulo / 1 digitaalinen lähtö jne

aurinkoenergia Nolla vientiä

Aurinkoinvertteri Anti-Back virtausenergiamittari

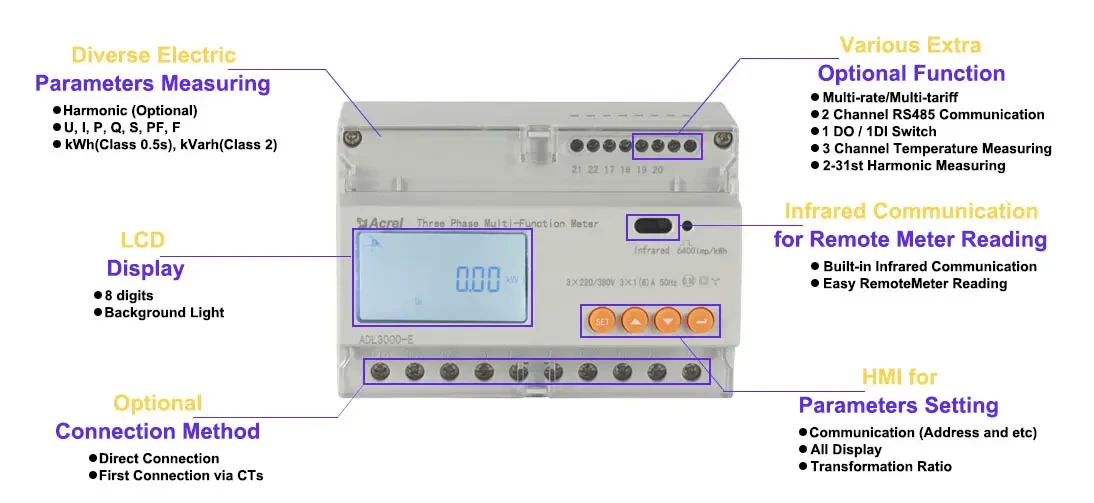

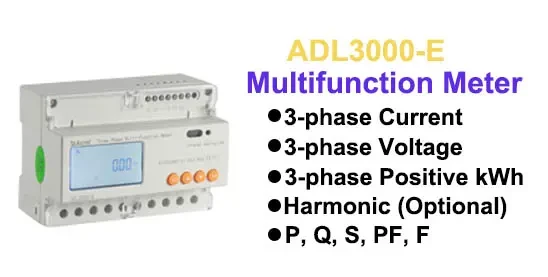

DTSD1352 Function introduction

Ratkaisumme

Parametri

Mallinumero	DTSD1352

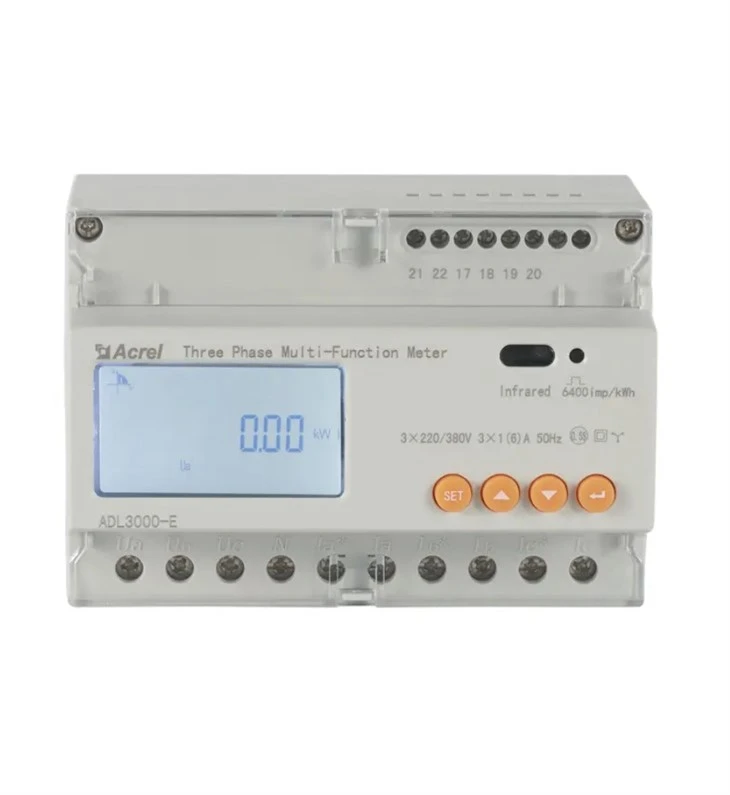

	Kolmivaiheinen Din Rail -aurinkomittari
Jännite	Viitejännite	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Kulutus	<10VA(Single phase)
	Impedanssi	>2MΩ
	Tarkkuusluokka	Virhe±0,2 %

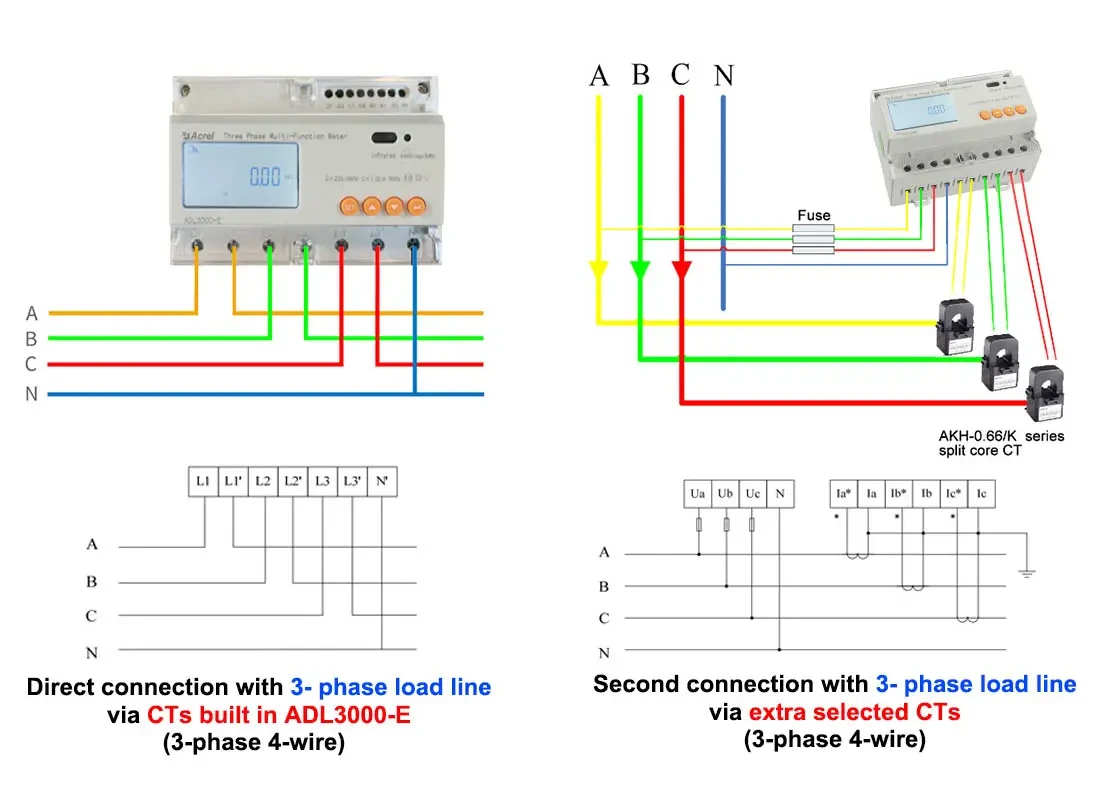

Nykyinen	Tulovirta	3×1(6)A (toinen liitäntä 3-vaihekuormituslinjalla ylimääräisten valittujen CT:iden kautta) 3×10(80)A (suora yhteys 3-vaihekuormituslinjaan sisäänrakennetun ADL:n kautta3000-E)
	Kulutus	<1VA(Single phase rated current)
	Tarkkuusluokka	Virhe±0,2 %
Mittausresoluutio	Jännite: {{0}}.01 V, Virta: 0,01 A, Teho: 0,01 kW, Energia: 0,01 kWh
Tehoa		Aktiivinen, lois-, näennäisteho, virhe±0.5℅
Taajuus		{{0}}Hz, Virhe±0,2 %
Lämpötila		-40 astetta -99 astetta
Energiaa		Aktiivinen energia (Tarkkuusluokka:0.5, 1), reaktiivinen energia (Tarkkuusluokka 2)
Kello		Pienempi tai yhtä suuri kuin 0,5 s/d
Energiapulssilähtö		1 aktiivinen optoerottimen lähtö, 1 reaktiivinen optoerottimen lähtö
Kytkentälähtö		1 Kytkentälähtö
Vaihtotulo		1 optoerotintulo
Pulssin leveys		80±20ms
Pulssivakio		6400 imp/kWh, 400 imp/kWh (vastaa perusvirtaa)
Käyttöliittymä ja viestintä		RS485: Modbus RTU
Viestintäosoitealue		Modbus RTU:1~ 247;
Tiedonsiirtonopeus		1200bps ~ 19200bps
Suhteellinen lämpötila		-25 astetta ~+55 astetta
Suhteellinen kosteus		Vähemmän tai yhtä suuri kuin 95℅ (ei kondensaatiota)
