Kuvaus

AC-näytteenottotekniikkaa käyttämällä PZ-sarjan sähköenergiamittarit voivat mitata monia kolmivaiheisen verkon sähköparametreja, kuten virtaa, jännitettä, tehoa, sähköenergiaa jne. suoraan tai epäsuorasti. Sitä voidaan käyttää paikalliseen näyttöön ja liittää ohjauslaitteistoon mittaus- ja ohjausjärjestelmän muodostamiseksi.

Varustettu RS{0}}-tiedonsiirtoportilla, joka käyttää yhteensopivaa Modbus-RTU-protokollaa, mittarit voivat vaihtaa sähköisen parametrisignaalin tavalliseksi analogiseksi ulostuloksi nelikanavaisella (kaksikanavaisella) kytkentätulolla / kaksikanavaisella kytkentälähdöllä. Erilaisten vaatimusten perusteella muunnossuhteen, hälytyksen, tiedonsiirron jne. sähköiset parametrit voidaan asettaa ja ohjata etulevyn näppäimillä.

PZ-sarjan mittareilla on korkea hinta-laatusuhde ja ne voivat korvata perinteiset sähköanturit ja mittausmittarit. Edistyksellisenä älykkäänä, digitaalisena etupään hankintakomponenttina näitä sähkömittareita on käytetty laajasti erilaisissa ohjausjärjestelmissä, SCADA-järjestelmissä ja energialähteiden hallintajärjestelmissä.

ominaisuudet

1. Kolmivaiheisen energiamittarin laskurilla on hyvät tiivistys- ja häiriövaikutukset, jotta se voi varmistaa tarkan mittauksen.

2. Suurempi tarkkuus jännitteelle: Luokka 0.2, aktiivinen energia: Luokka 0.5. Jännite voidaan kytkeä 660 V:iin.

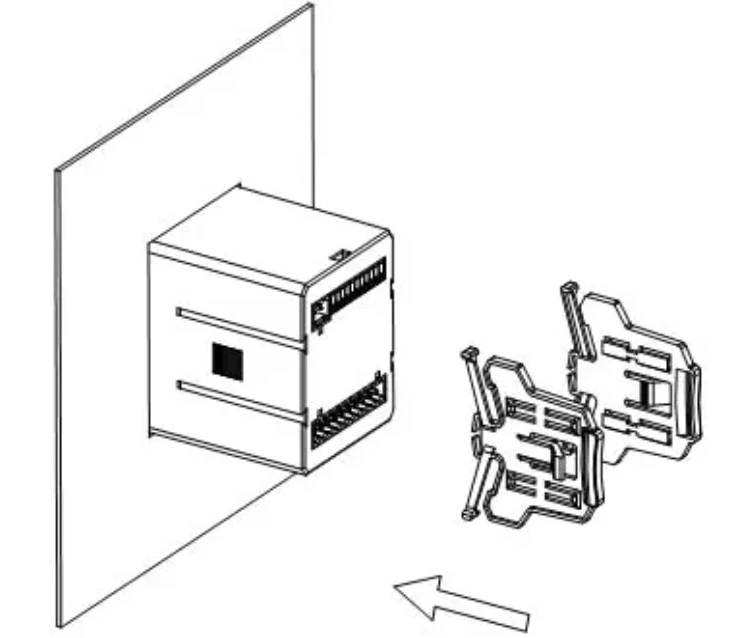

3. 92*92/88*88-malli tekee asennuksesta mukavampaa ja säästää aikaa.

4. Kirkas LCD/LED-näyttö mahdollistaa tietojen näkemisen selkeämmin ja estää virheet.

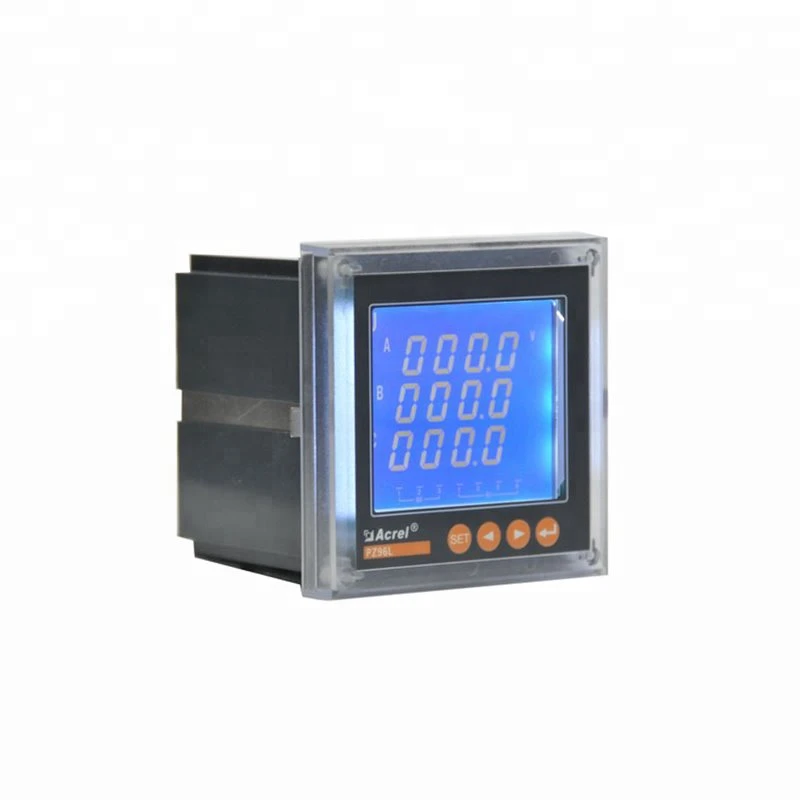

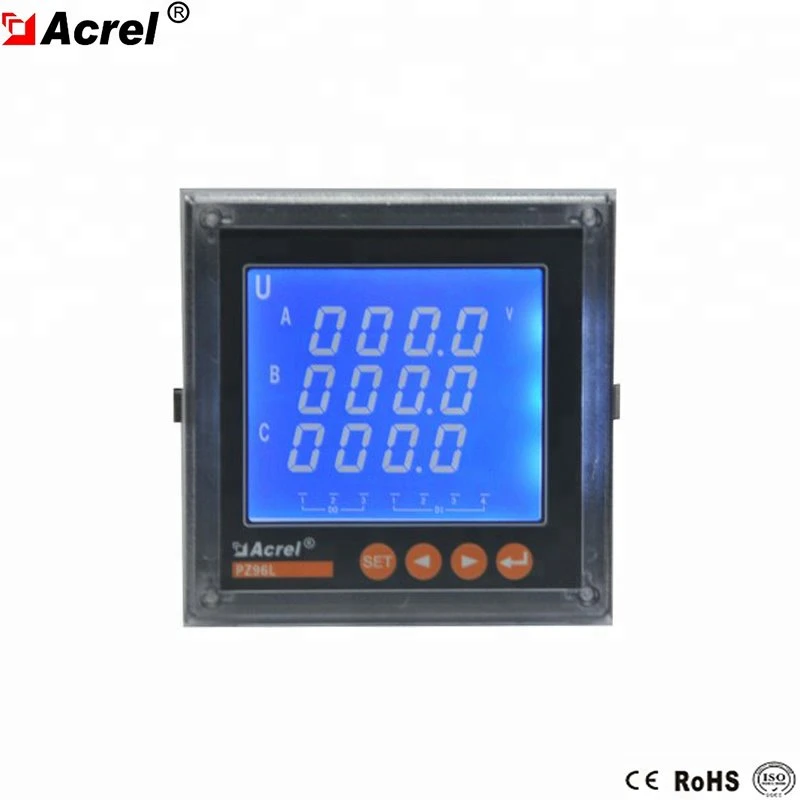

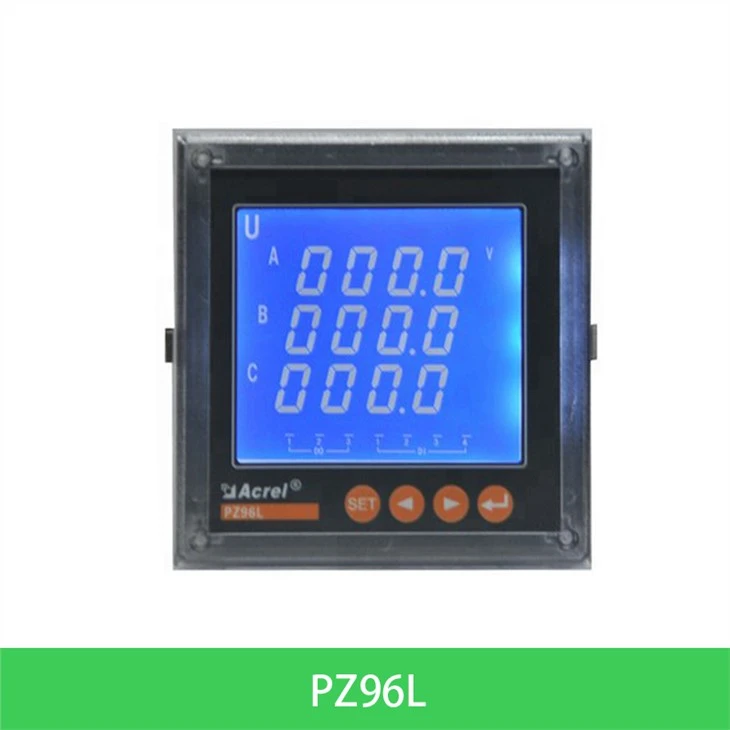

Ulkomuoto

Parametri

Projekti			Parametri
Erittely			3 vaihe 3 johtoa, 3 vaihe 4 johtoa
Syöte	Kytkeä		45-65HZ
	Taajuus		3-vaiheinen 3-johto, 3-vaiheinen 4-johto
	Jännite	ylikuormitus: 1,2-kertainen arvo (jatkuva); 10-kertainen arvosana 1 sekunnin ajan
		virrankulutus: < 0.2VA
	Nykyinen	ylikuormitus: 1,2-kertainen arvo (jatkuva); 10-kertainen arvosana 1 sekunnin ajan
		virrankulutus: < 0.2VA
Lähtö	Sähköenergia		Tulostustila: 2-kanavan avoimen keräyksen valokuvien kytkentäpulssi
			Pulssivakio: 10000, 40000, 160000 imp/kWh
	Viestintä		RS485-portti, Modbus -RTU-protokolla
	Näyttö		LED- tai LCD-näyttö, aseta kertova teho, hälytys, kytkentäosoitus haluttaessa; 1-kanavaiselle analogiselle, näyttöön liittyvä ohjelmoitava asetus
Toiminto	Vaihtotulo		2- tai 4-kanavainen passiivinen kuivakontaktitulotila
	Kytkentälähtö		1 aktiivinen valoliittimen lähtö
			Lähtötila: 2-kanavainen rele EI kosketinlähtöä
	Analoginen lähtö		Lähtötila: 1-, 2- tai 4-kanavainen lähtö, ohjelmoitava 0 - 20mA,4 - 20mA
			kuormituskyky Vähemmän tai yhtä suuri kuin 500Ω
Tarkkuusluokka	Taajuus {{0}},05 Hz, loissähköenergia 1 luokka, muut 0,5 luokka
Virtalähde	DC100 ~ 350V; AV 85 ~ 265 V; (Jotta instrumentin johdotus on ensisijainen)		tehon kulutus<5VA
Turvallisuus	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Valikoima		Modbus RTU:1~ 247;
Ympäristö	Lämpötila	Työ: -10 aste ~ plus 55 astetta säilytys: -25 aste ~ plus 75 astetta
	Kosteus	Vähemmän tai yhtä suuri kuin 93 prosenttia RH Ei kondensoituvaa
	Korkeus	Vähemmän tai yhtä suuri kuin 2500 m

Toiminto

Mittarin tyyppi

Perustoiminto

Muoto

Valinnainen toiminto

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC mittaus;

Aktiivinen teho, loisteho, tehokertoimen mittaus;

Kolmivaihevirta, jännite, taajuuden mittaus

96 neliö

Switching4DI plus 1 pulssi plus RS485-tietoliikenne (/KC)
Switching2DI2DO plus RS485-kommunikaatio (/ KC)
Switching4DI plus RS485-kommunikaatio (/KC)
2-kanavainen lähetyslähtö plus 2 pulssi plus RS485-viestintä (/MC)

PZ96L-E3/*

PZ96L-E4/*

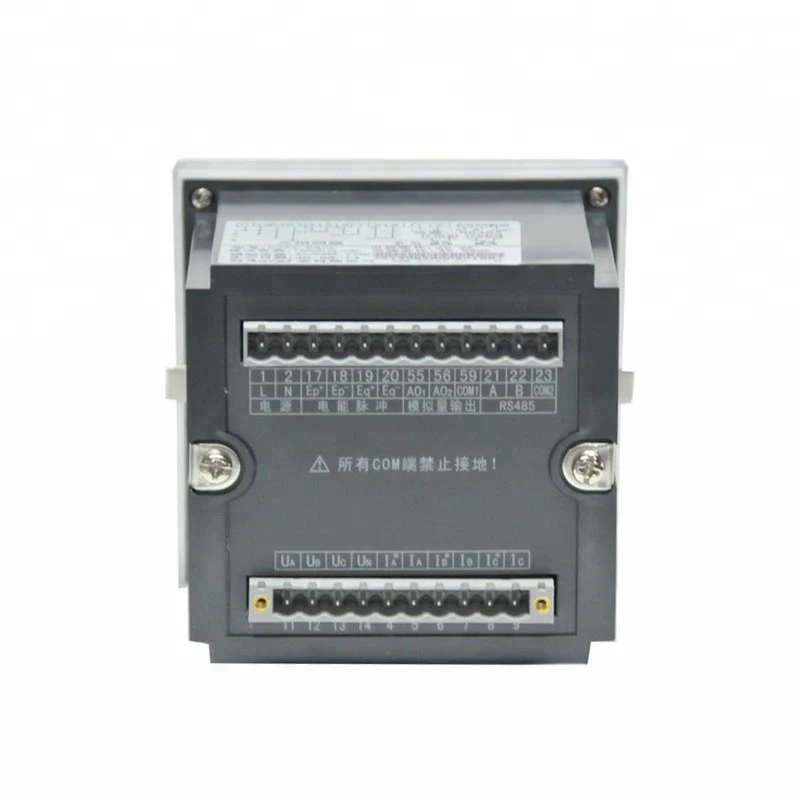

Johdotus

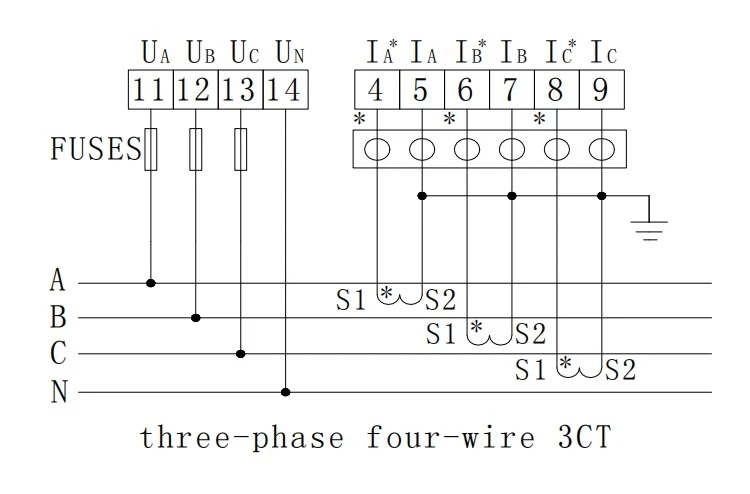

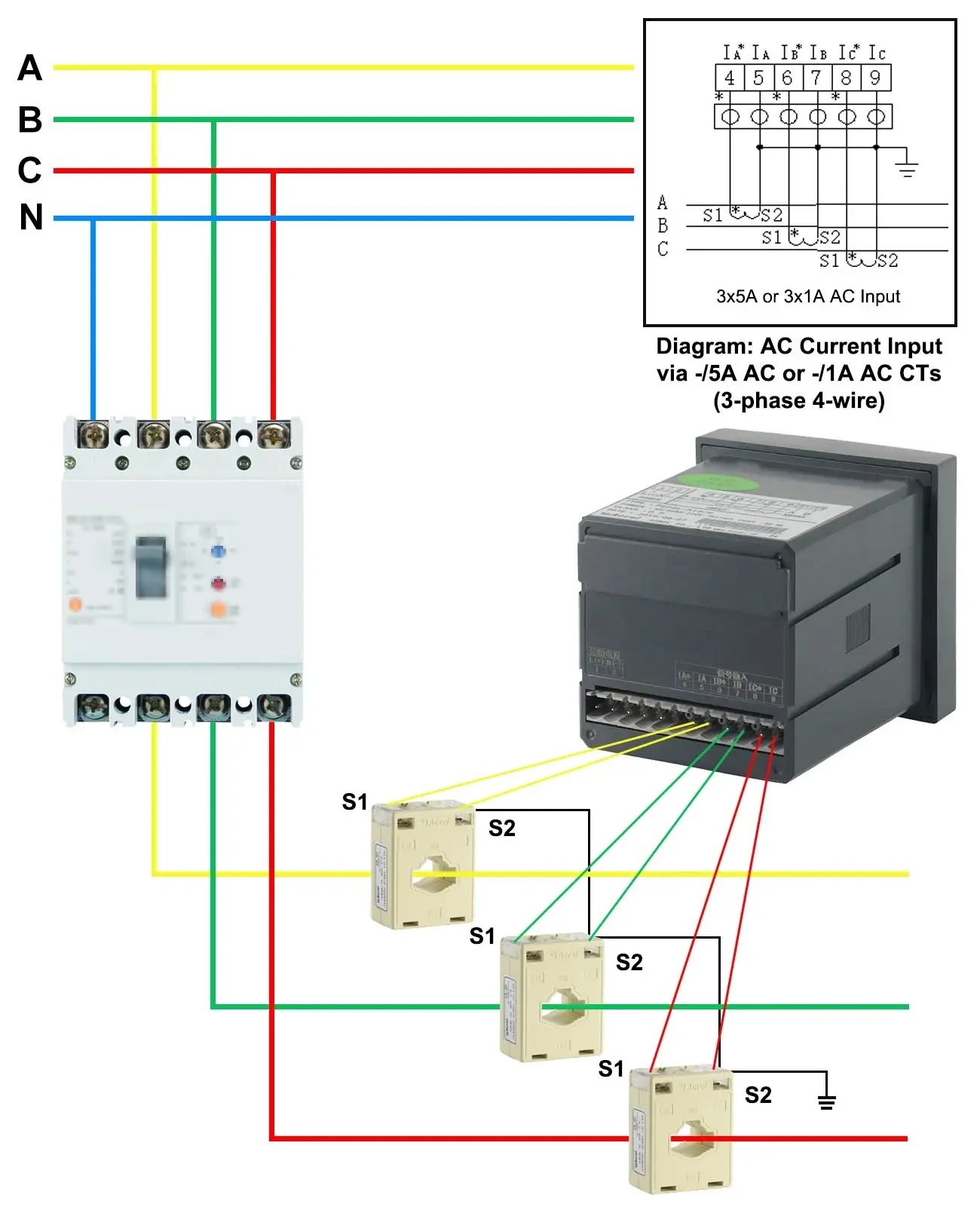

Kuva 1 Kolmivaiheinen nelijohdin 3CT

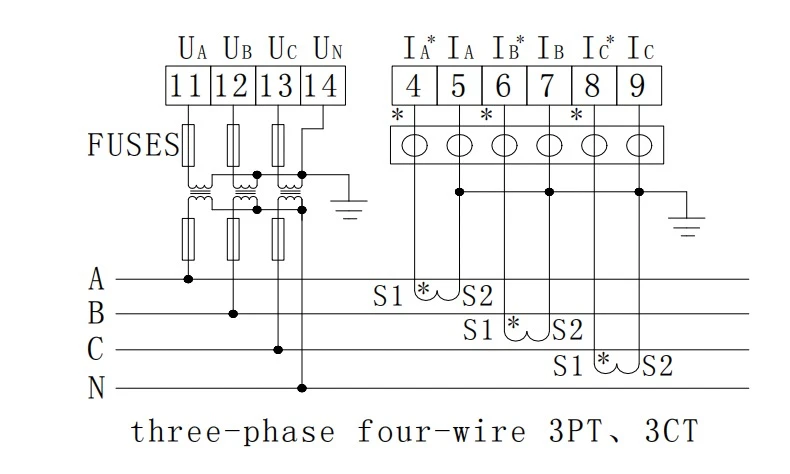

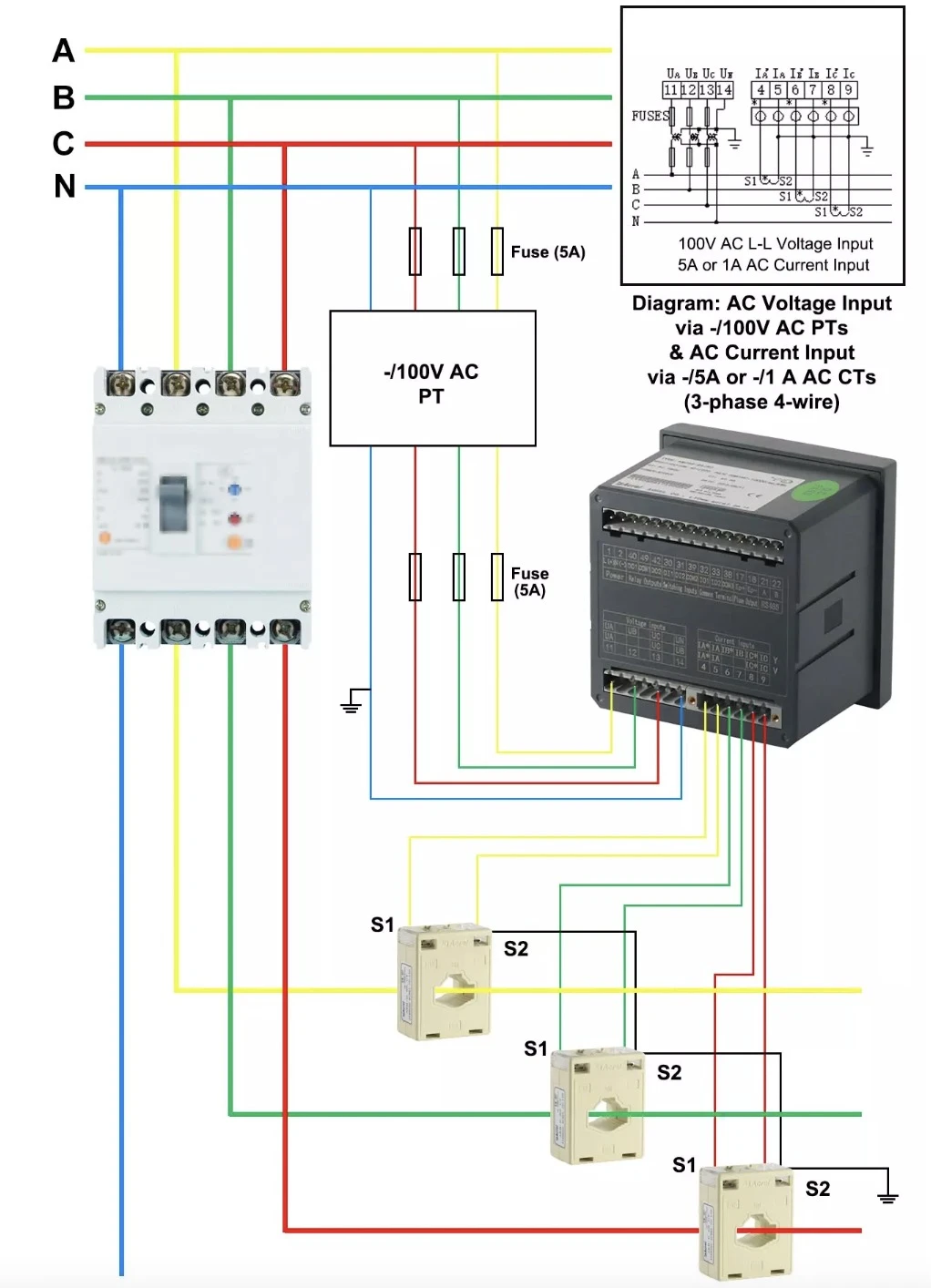

Kuva 2 Kolmivaiheinen nelijohdin 3PT, 3CT

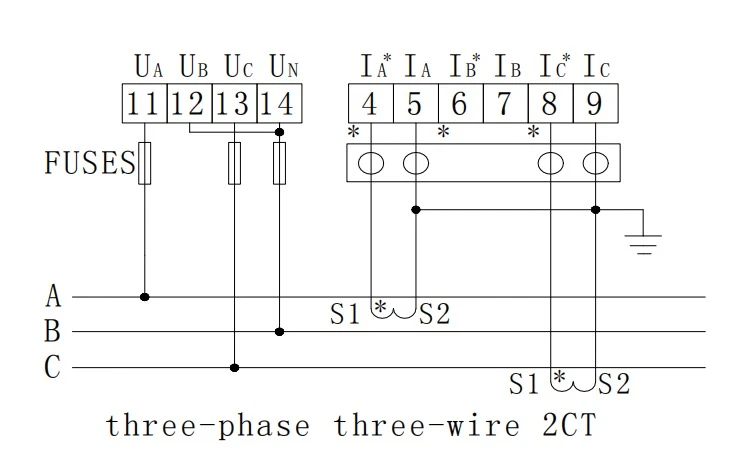

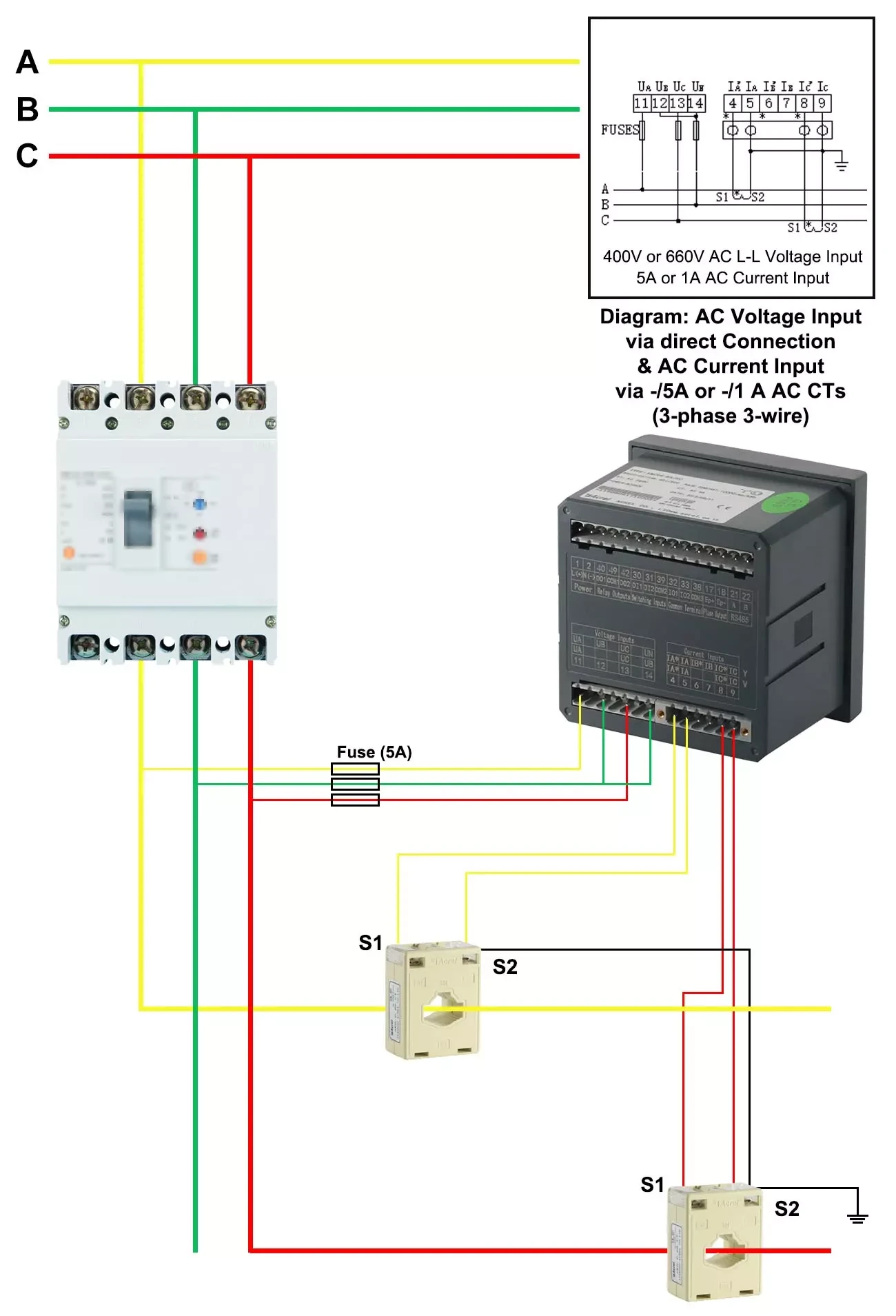

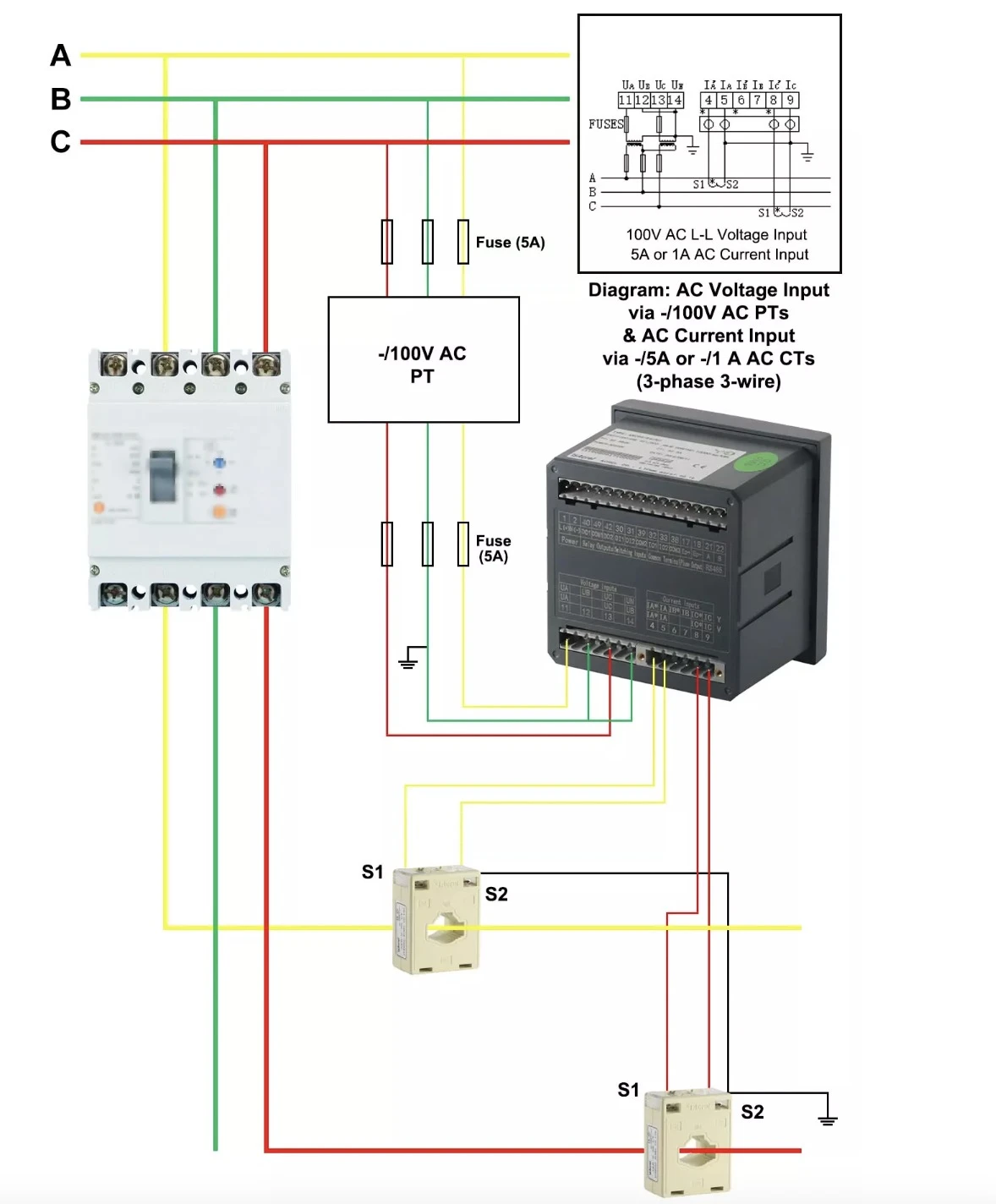

Kuva 3 Kolmivaiheinen kolmijohdin 2CT

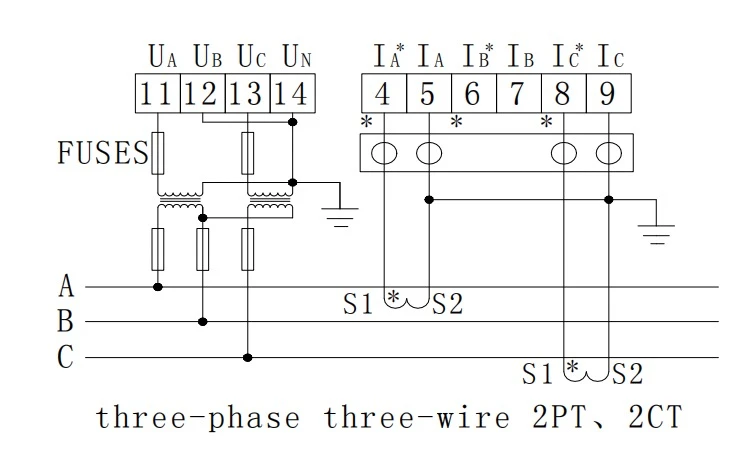

Kuva 3 Kolmivaiheinen kolmijohtoinen 2CT 2PT
